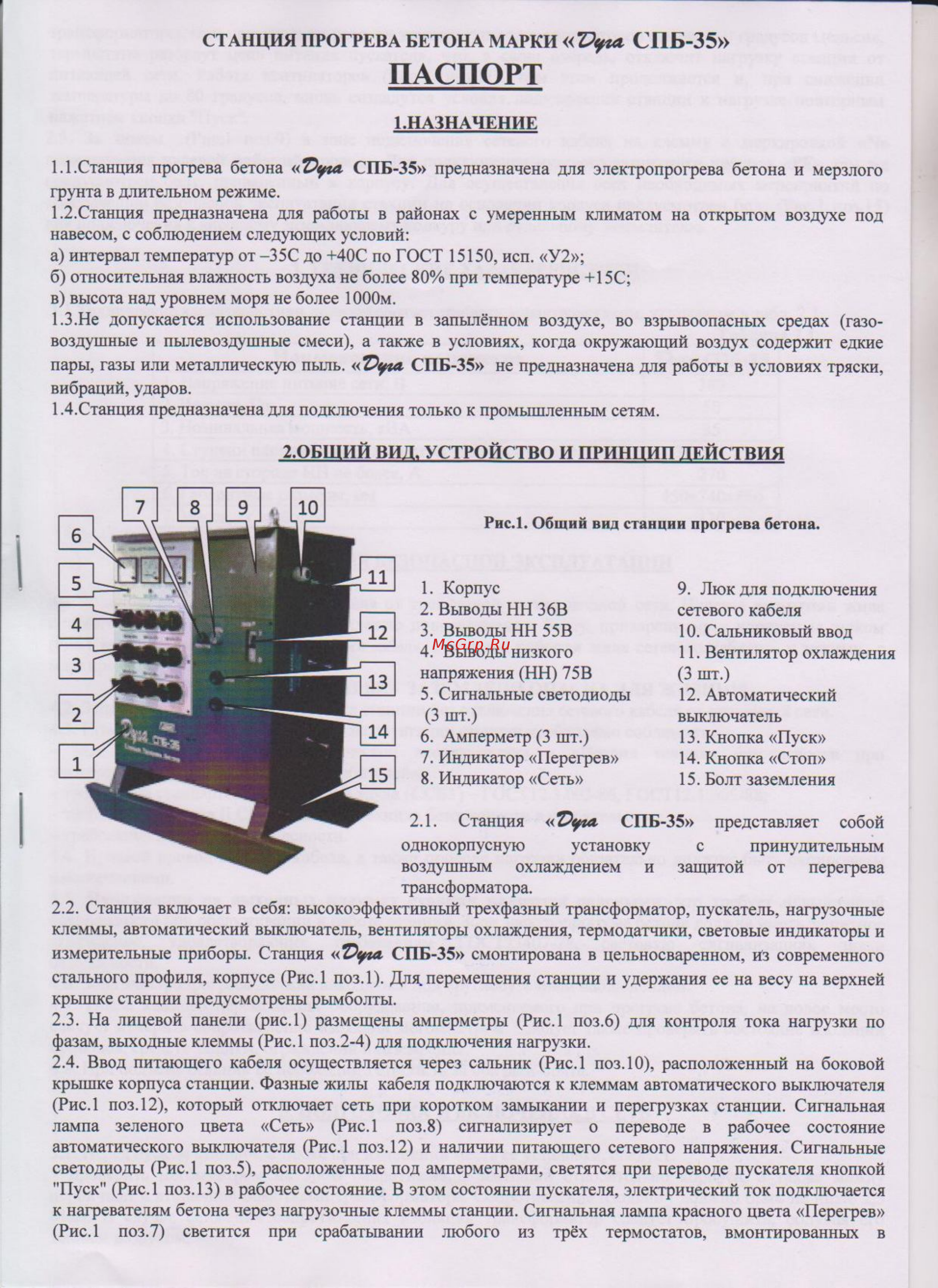

СТАНЦИЯ ПРОГРЕВА БЕТОНА МАРКИ СПБ 35 ПАСПОРТ 1 НАЗНАЧЕНИЕ 1 1 Станция прогрева бетона СПБ 35 предназначена для электропрогрева бетона и мерзлого грунта в длительном режиме 1 2 Станция предназначена для работы в районах с умеренным климатом на открытом воздухе под навесом с соблюдением следующих условий а интервал температур от 35С до 40С по ГОСТ 15150 исп У2 б относительная влажность воздуха не более 80 при температуре 15С в высота над уровнем моря не более 1000м 1 3 Не допускается использование станции в запылённом воздухе во взрывоопасных средах газо воздушные и пылевоздушные смеси а также в условиях когда окружающий воздух содержит едкие пары газы или металлическую пыль СПБ 35 не предназначена для работы в условиях тряски вибраций ударов 1 4 Станция предназначена для подключения только к промышленным сетям 2 ОБЩИЙ ВИД УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ Рис 1 Общий вид станции прогрева бетона 1 Корпус 2 Выводы НН 36В 3 Выводы НН 55В 4 Выводы низкого напряжения НН 75В 5 Сигнальные светодиоды 3 шт 6 Амперметр 3 шт 7 Индикатор Перегрев 8 Индикатор Сеть 9 Люк для подключения сетевого кабеля 10 Сальниковый ввод 11 Вентилятор охлаждения 3 шт 12 Автоматический выключатель 13 Кнопка Пуск 14 Кнопка Стоп 15 Болт заземления 2 1 Станция рм СПБ 35 представляет собой однокорпусную установку с принудительным воздушным охлаждением и защитой от перегрева трансформатора 2 2 Станция включает в себя высокоэффективный трехфазный трансформатор пускатель нагрузочные клеммы автоматический выключатель вентиляторы охлаждения термодатчики световые индикаторы и измерительные приборы Станция СПБ 35 смонтирована в цельносваренном из современного стального профиля корпусе Рис 1 поз 1 Для перемещения станции и удержания ее на весу на верхней крышке станции предусмотрены рымболты 2 3 На лицевой панели рис 1 размещены амперметры Рис 1 поз 6 для контроля тока нагрузки по фазам выходные клеммы Рис 1 поз 2 4 для подключения нагрузки 2 4 Ввод питающего кабеля осуществляется через сальник Рис 1 поз 10 расположенный на боковой крышке корпуса станции Фазные жилы кабеля подключаются к клеммам автоматического выключателя Рис 1 поз 12 который отключает сеть при коротком замыкании и перегрузках станции Сигнальная лампа зеленого цвета Сеть Рис 1 поз 8 сигнализирует о переводе в рабочее состояние автоматического выключателя Рис 1 поз 12 и наличии питающего сетевого напряжения Сигнальные светодиоды Рис 1 поз 5 расположенные под амперметрами светятся при переводе пускателя кнопкой Пуск Рис 1 поз 13 в рабочее состояние В этом состоянии пускателя электрический ток подключается к нагревателям бетона через нагрузочные клеммы станции Сигнальная лампа красного цвета Перегрев Рис 1 поз 7 светится при срабатывании любого из трёх термостатов вмонтированных в
