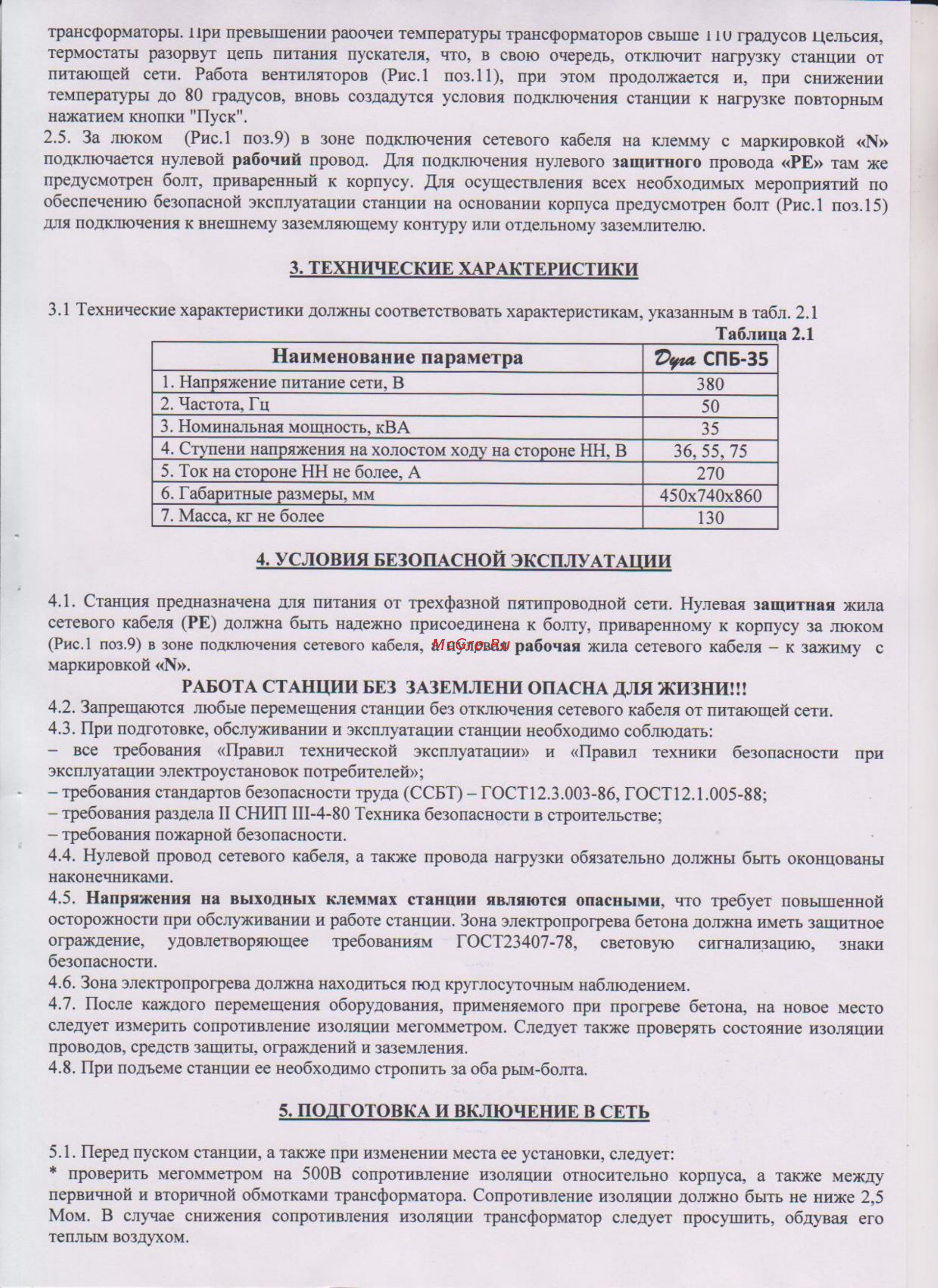

трансформаторы при превышении раоочеи температуры трансформаторов свыше ни градусов Цельсия термостаты разорвут цепь питания пускателя что в свою очередь отключит нагрузку станции от питающей сети Работа вентиляторов Рис 1 поз 11 при этом продолжается и при снижении температуры до 80 градусов вновь создадутся условия подключения станции к нагрузке повторным нажатием кнопки Пуск 2 5 За люком Рис 1 поз 9 в зоне подключения сетевого кабеля на клемму с маркировкой N подключается нулевой рабочий провод Для подключения нулевого защитного провода РЕ там же предусмотрен болт приваренный к корпусу Для осуществления всех необходимых мероприятий по обеспечению безопасной эксплуатации станции на основании корпуса предусмотрен болт Рис 1 поз 15 для подключения к внешнему заземляющему контуру или отдельному заземлителю 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3 1 Технические характеристики должны соответствовать характеристикам указанным в табл 2 1 _ __________________________________________________ Таблица 2 1 Наименование параметра 1 Напряжение питание сети В 2 Частота Гц 3 Номинальная мощность кВА 4 Ступени напряжения на холостом ходу на стороне НН В 5 Ток на стороне НН не более А 6 Габаритные размеры мм 7 Масса кг не более СПБ 35 380 50 35 36 55 75 270 450x740x860 130 4 УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ 4 1 Станция предназначена для питания от трехфазной пятипроводной сети Нулевая защитная жила сетевого кабеля РЕ должна быть надежно присоединена к болту приваренному к корпусу за люком Рис 1 поз 9 в зоне подключения сетевого кабеля а нулевая рабочая жила сетевого кабеля к зажиму с маркировкой 14 РАБОТА СТАНЦИИ БЕЗ ЗАЗЕМЛЕНИ ОПАСНА ДЛЯ ЖИЗНИ 4 2 Запрещаются любые перемещения станции без отключения сетевого кабеля от питающей сети 4 3 При подготовке обслуживании и эксплуатации станции необходимо соблюдать все требования Правил технической эксплуатации и Правил техники безопасности при эксплуатации электроустановок потребителей требования стандартов безопасности труда ССБТ ГОСТ12 3 003 86 ГОСТ12 1 005 88 требования раздела II СНИП Ш 4 80 Техника безопасности в строительстве требования пожарной безопасности 4 4 Нулевой провод сетевого кабеля а также провода нагрузки обязательно должны быть оконцованы наконечниками 4 5 Напряжения на выходных клеммах станции являются опасными что требует повышенной осторожности при обслуживании и работе станции Зона электропрогрева бетона должна иметь защитное ограждение удовлетворяющее требованиям ГОСТ23407 78 световую сигнализацию знаки безопасности 4 6 Зона электропрогрева должна находиться под круглосуточным наблюдением 4 7 После каждого перемещения оборудования применяемого при прогреве бетона на новое место следует измерить сопротивление изоляции мегомметром Следует также проверять состояние изоляции проводов средств зашиты ограждений и заземления 4 8 При подъеме станции ее необходимо стропить за оба рым болта 5 ПОДГОТОВКА И ВКЛЮЧЕНИЕ В СЕТЬ 5 1 Перед пуском станции а также при изменении места ее установки следует проверить мегомметром на 500В сопротивление изоляции относительно корпуса а также между первичной и вторичной обмотками трансформатора Сопротивление изоляции должно быть не ниже 2 5 Мом В случае снижения сопротивления изоляции трансформатор следует просушить обдувая его теплым воздухом
