5
4.17. На нижней панели блока управления (см. приложение 1, рис.3) расположены
штепсельные разъемы для подключения:
- светового указателя положения шва;
- шунта;
- электродвигателя сварочной головки;
- электродвигателя каретки;
- кабеля управления, идущего к выпрямителю.
4.18. На передней панели блока управления поз.22 расположены следующие органы
управления и контроля:
- вольтметр поз.26, служащий для измерения напряжения дуги;
- амперметр поз.30, служащий для измерения сварочного тока;
- индикатор скорости сварки поз.32 м/час;
- индикатор “Питание” поз.25;
- тумблер управления сварочным циклом «Пуск/ стоп» поз.28;
- переключатель режимов работы «Автоматический/ Наладочный» поз.29;

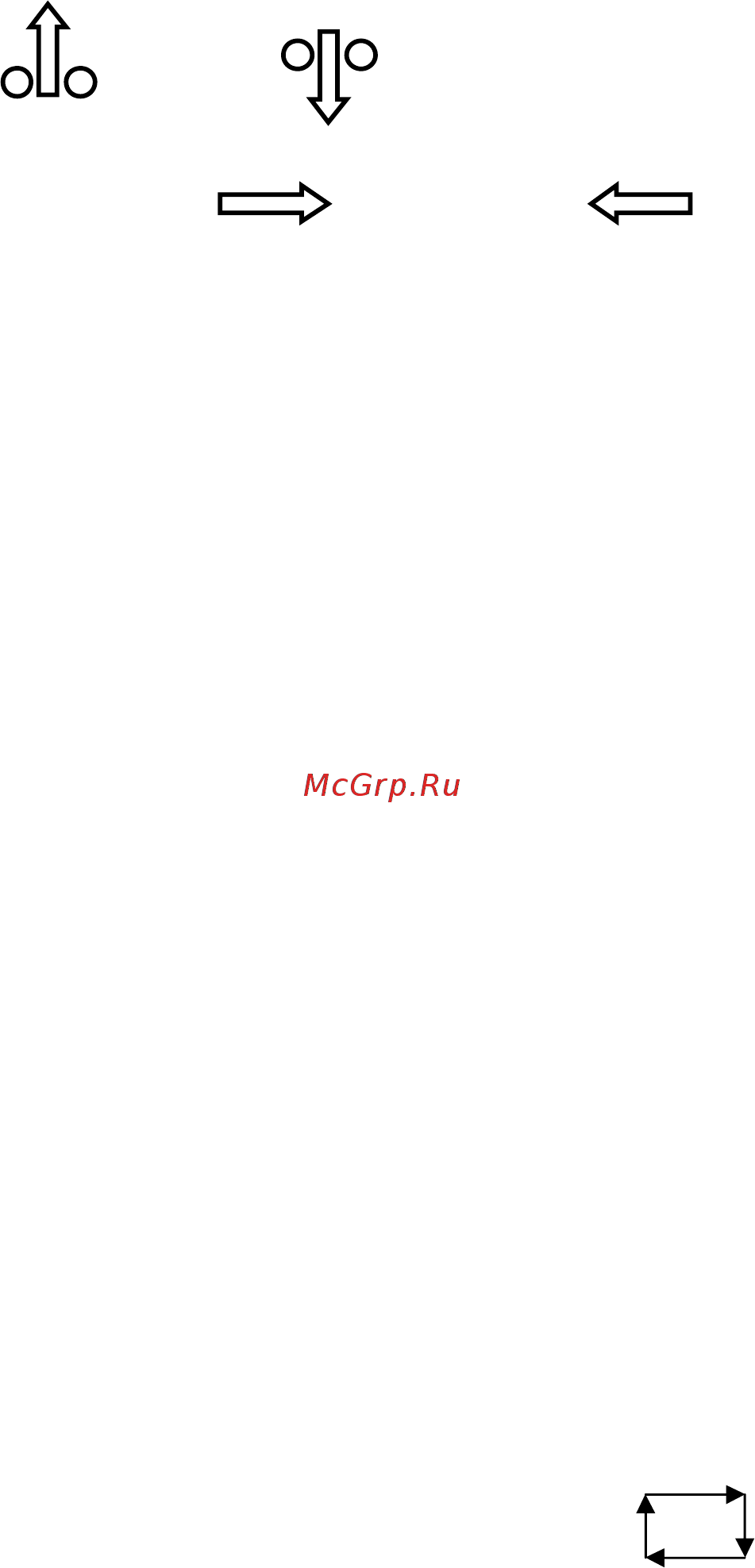

- переключатель поз.33 направления движения проволоки в наладочном
режиме - вверх и - вниз;
- переключатель поз. 35 направления движения каретки в наладочном
режиме и при сварке: - вправо и - влево;
- ручка поз.27 регулятора сварочного напряжения “Uсв.”;
- ручка поз.31 регулятора сварочного тока “Iсв.”;
- ручка поз.34 регулятора скорости сварки “Vсв.”;
- кнопка поз.23 "Быстрая остановка";
- кнопка поз.24 "Предварительная установка Uсв ".
Переключатели поз.33 и поз.28 имеют фиксацию с среднем положении, а
переключатель поз.35 – в трех положениях.
4.19. Внутри блока управления расположены:
- два одинаковых блока управления приводами: каретки – А2 и сварочной головки – А3.
Схема электрическая принципиальная блока управления приводом приведена в приложе-
нии 4;
- релейный блок автоматики А1;
- блок питания А4;
- плата А5 импульсного питания указателя шва.
4.20. На боковой поверхности блока управления в нише, закрываемой крышкой (см
рис.2, приложение1) находятся:
- потенциометр RP4 (поз.54) «Время заварки кратера»;
- потенциометр RP5 «Время растяжки дуги» (поз.55);
- предохранители поз.52, 53, 56.
4.21. Работа электрической схемы автомата.
4.21.1. Включается автоматический выключатель на выпрямителе
(см. паспорт выпрямителя).
4.21.2. От выпрямителя в блок управления автомата по кабелю
управления подается питающее напряжение 42 В, 50 Гц, о чем сигнализирует
индикатор поз.25 на блоке управления. Одновременно включается световой указатель шва
поз.12.
4.21.3. В блоке питания, находящемся в блоке управления, образуются постоянные
напряжения 50 В, 24 В и 4,5 В.
4.21.4. Схема имеет два режима работы, задаваемые переключателем поз.29:
- автоматический, обозначенный символом .
В этом режиме производится сварка по определенной программе;
