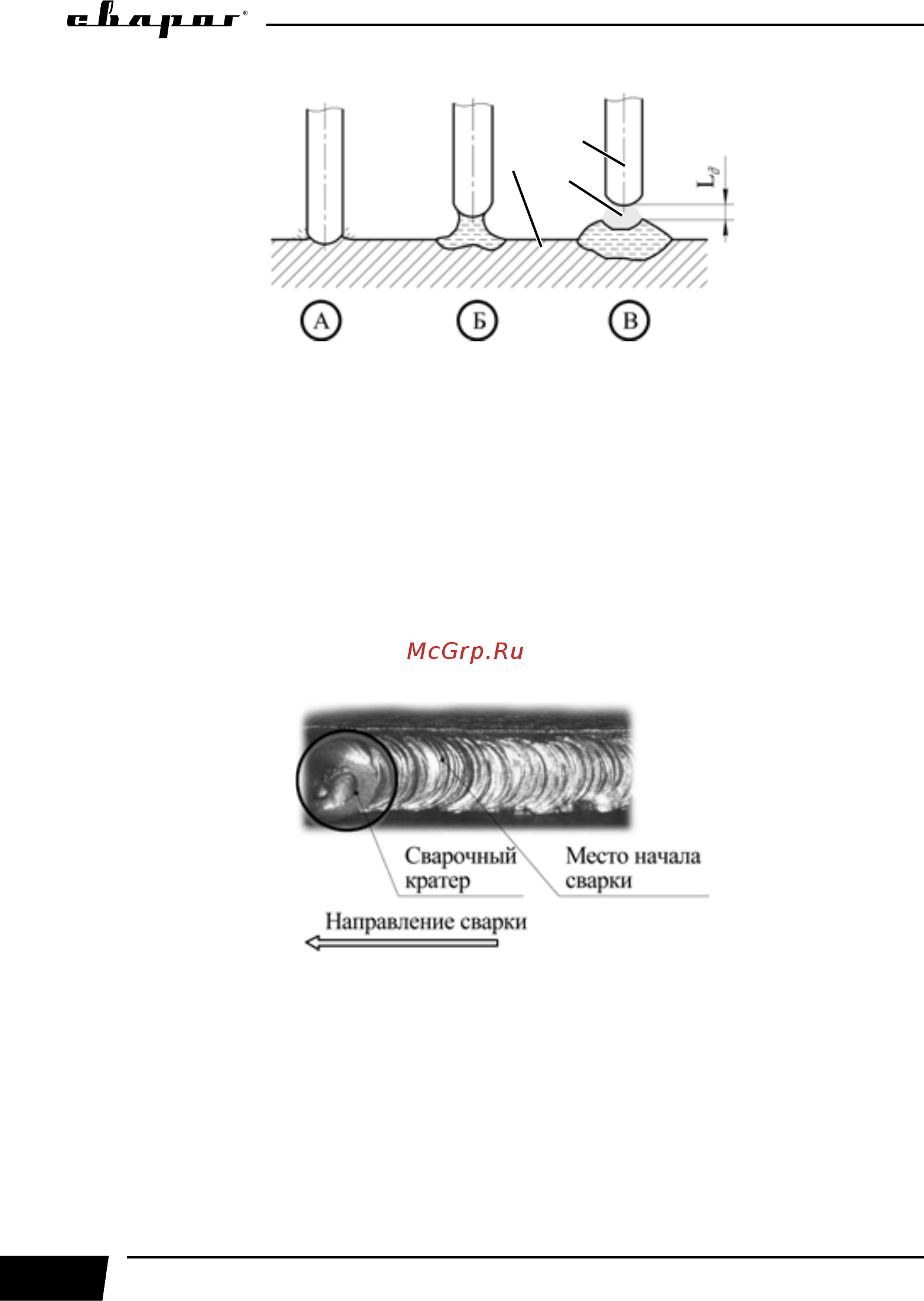

Рис. 8.3. Схема образования дуги:

А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при

сварке, где: 1 - металл, 2 - электрическая дуга, 3 - электрод, Lд - расстояние от электрода до

поверхности сварочной ванны.

Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5-1,1

диаметра электрода.

При горении дуги в жидком металле образуется кратер (см. рис. 8.4), являющийся местом

скопления неметаллических включений, что может привести к возникновению трещин.

Поэтому в случае обрыва дуги (а также при смене электрода) повторное зажигание следует

производить позади кратера и только после этого производить процесс сварки. Не допу-

скайте затекания жидкого металла впереди дуги.

Рис. 8.4. Начало сварки при смене электрода.

Старайтесь заканчивать сварку заваркой кратера, это достигается путем укорачивания

дуги вплоть до частых кратковременных замыканий.

Существует два способа подключения сварочного оборудования для работы на

постоянном токе:

• прямая полярность — электрододержатель (горелка) подсоединен к разъему «-», а

заготовка к «+»;

• обратная полярность — заготовка подсоединена к разъему «-», а электрододержатель
