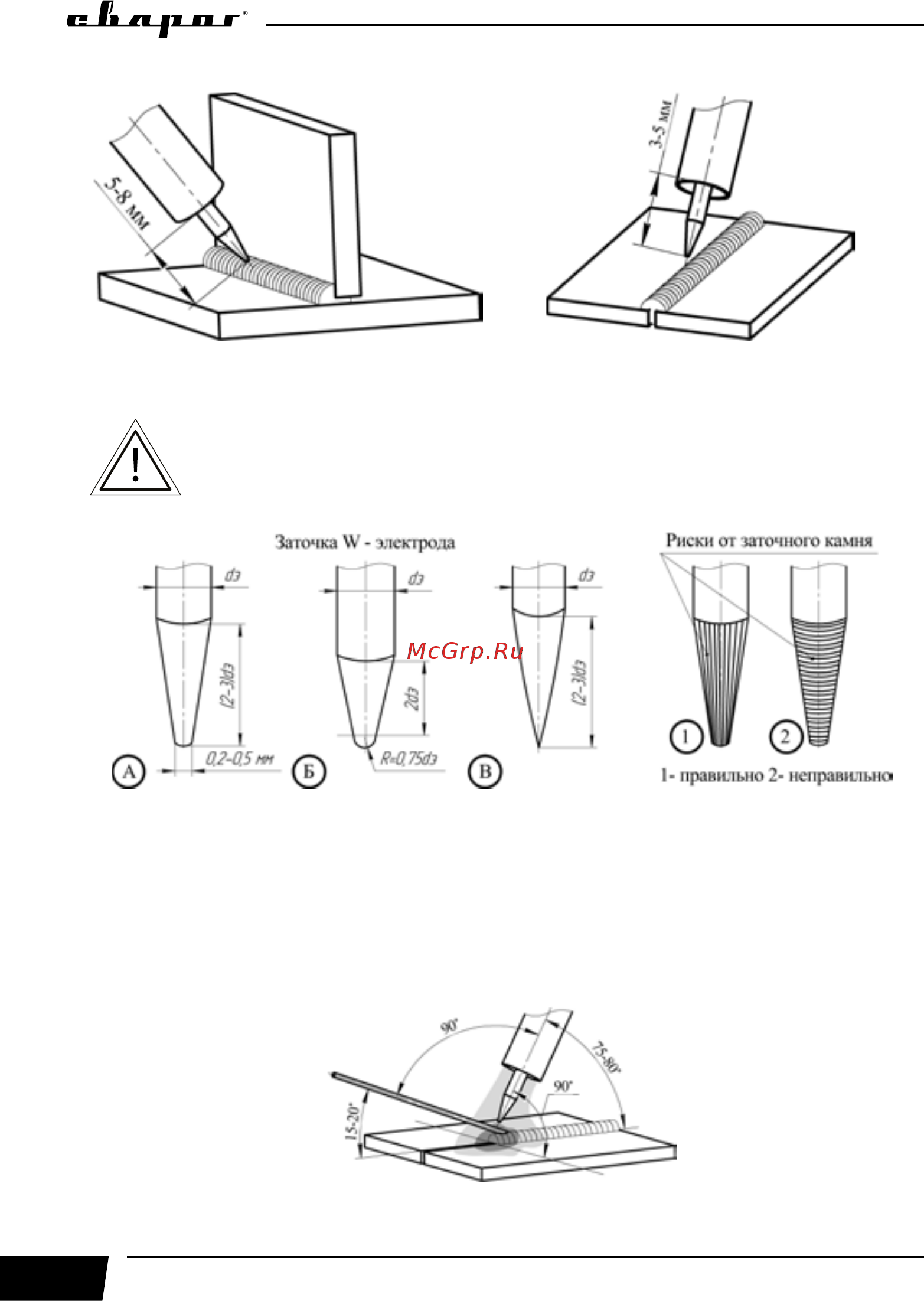

Рис. 9.2. Выпуск электрода.

Особое значение следует уделить правильности заточки вольфрамового

электрода, т.к. это влияет на качество и форму сварного шва (см. рис.

9.3).

Рис. 9.3. Пример заточки вольфрамового электрода:

А) при сварке на постоянном токе > 50 A; Б) при сварке алюминия; В) при сварке на

постоянном токе < 50 A без притупления.

Сварку обычно выполняют справа налево. При сварке без присадочного материала элек-

трод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным

материалом - под углом. Присадочный пруток перемещают впереди горелки (см. рис. 9.4).

Рис. 9.4. Угол наклона горелки.
