1.НАЗНАЧЕНИЕ

1.1.Станция прогрева бетона, в дальнейшем именуемая «станция»,

предназначена для электроподогрева бетона и мерзлого грунта в

длительном режиме.

1.2.Станция предназначена для работы в районах с умеренным

климатом на открытом воздухе под навесом, с соблюдением следующих

условий:

а) интервал температур от –40С до +40С по ГОСТ 15150, исп. «У2»;

б) относительная влажность воздуха не более 80% при температуре +15С;

в) высота над уровнем моря не более 1000м.

1.3.Не допускается использования станции в среде насыщенной

пылью, во взрывоопасной среде, а также содержащей едкие пары, газы или

металлическую пыль.

1.4.Станция предназначена для подключения только к

промышленным сетям.

2.ОБЩИЙ ВИД И УСТРОЙСТВО

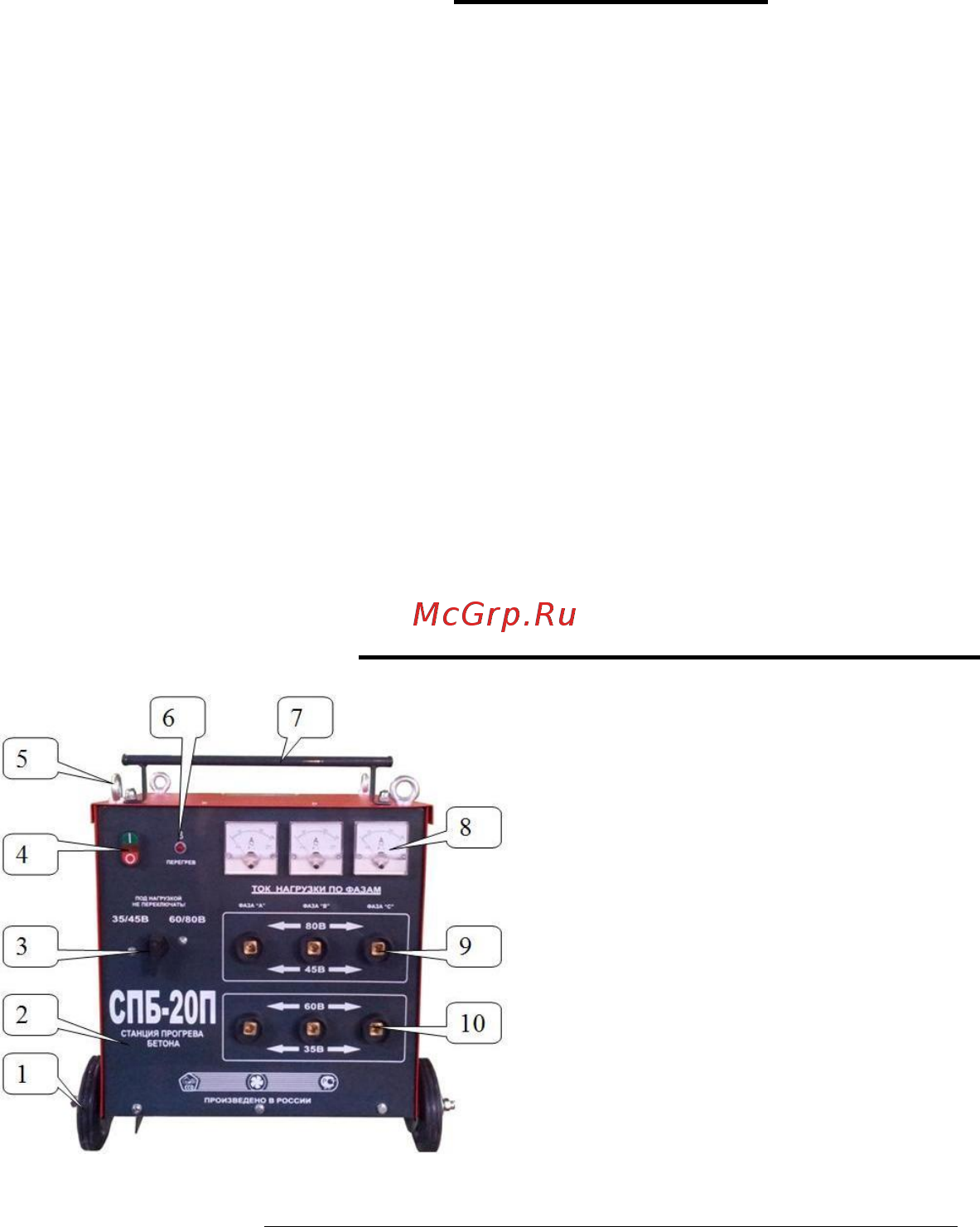

Рис.1. Общий вид и устройство трансформатора.

2.1.Станция представляет собой однокорпусную установку с

принудительным воздушным охлаждением.

2.2.Катушки обмоток выполнены из изолированного

алюминиевого провода АПСД и неподвижно закреплены на

магнитопроводе. Обмотки трансформатора пропитаны

электротехническим лаком МЛ-92.

2.3.Магнитопровод трансформатора собран из листов

электротехнической стали толщиной 0,5мм и выполнен в виде

бесшпилечной конструкции.

1.Транспортировочные колѐса.

2.Корпус.

3.Переключатель рабочего напряжения.

4.Кнопка «Пуск/Стоп».

5.Рым-болт.

6.Индикатор «Перегрев».

7.Транспортировочная ручка.

8.Амперметр (3 шт.).

9.Выводы низкого напряжения (НН) 45/80В.

10.Выводы НН 35/60В.
