ПЛАЗЕР СПБ-63П AL [2/11] Общий вид и устройство

1.НАЗНАЧЕНИЕ

1.1.Станция прогрева бетона, в дальнейшем именуемая «станция»,

предназначена для электроподогрева бетона и мерзлого грунта в

длительном режиме.

1.2.Станция предназначена для работы в районах с умеренным

климатом на открытом воздухе под навесом, с соблюдением следующих

условий:

а) интервал температур от –40С до +40С по ГОСТ 15150, исп. «У2»;

б) относительная влажность воздуха не более 80% при температуре +15С;

в) высота над уровнем моря не более 1000м.

1.3.Не допускается использования станции в среде насыщенной

пылью, во взрывоопасной среде, а также содержащей едкие пары, газы или

металлическую пыль.

1.4.Станция предназначена для подключения только к

промышленным сетям.

2.ОБЩИЙ ВИД И УСТРОЙСТВО

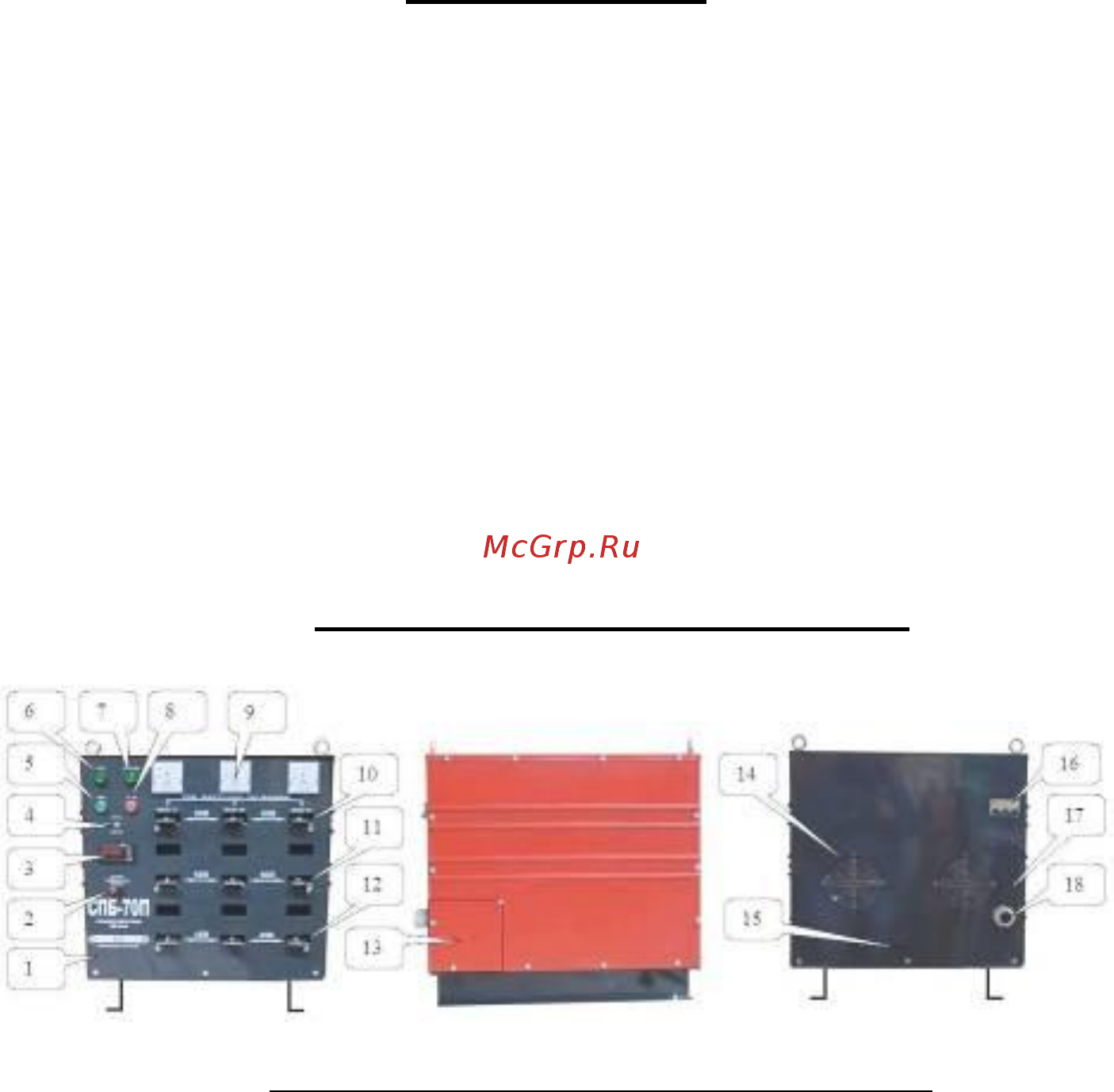

Рис.1. Общий вид и устройство трансформатора.

1.Корпус.

2.Разъем для подключения датчика

температуры бетона.

3.Терморегулятор.

4.Переключатель режимов работы.

5.Кнопка «Пуск».

6.Индикатор «Сеть».

7.Индикатор «Нагрузка».

8.Кнопка «Стоп».

9.Амперметр (3 шт.).

10.Выводы низкого напряжения

(НН) 80В.

11.Выводы НН 60В.

12.Выводы НН 45В.

13.Люк для подключения сетевого

кабеля.

14.Вентилятор охлаждения (2 шт.).

15.Болт заземления.

16.Автоматический выключатель.

17.Предохранитель.

18.Сальниковый ввод.
