Jet JTS-250CSX 10000900T [18/27] Деталировка циркулярной пилы jts 250csx часть c выключатель
![Jet JTS-250CSX 10000900T [18/27] Деталировка циркулярной пилы jts 250csx часть c выключатель](/views2/1393140/page18/bg12.png)
20

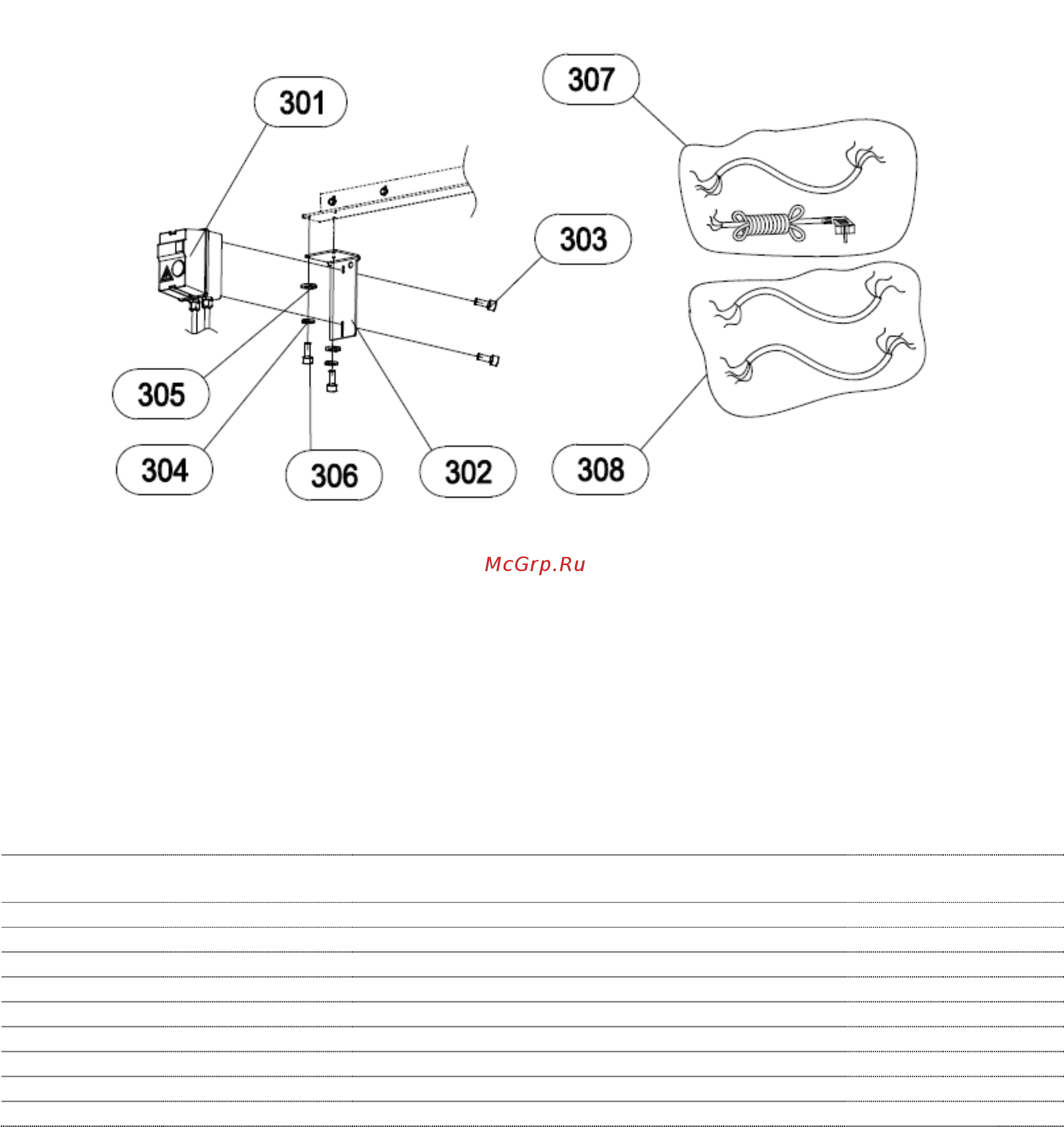

Деталировка циркулярной пилы JTS-250CSX - Часть C
(Выключатель)
Деталировка циркулярной пилы JTS-250CSX - Часть С
№
Артикул
Описание
Размер
Кол.
301
JTS250CSX-
301EM
Electromagnetic Switch
230V 1PH
1
JTS250CSX-
301ET
Electromagnetic Switch
400V 3PH
1
302
JTS250CSX-302
Switch Bracket
1
303
JTS250CSX-303
Socket Head Bolt
M5x16
2
304
JTS250CSX-304
Lock Washer
5
2
305
JTS250CSX-305
Flat Washer
5
2
306
JTS250CSX-306
Socket Head Bolt
M5x14
2
307
JTS250CSX-
Power Cord
230V 1PH
1
JTS250CSX-
Power Cord
400V 3PH
1
308
JTS250CSX-
Motor Line
230V 1PH
1
JTS250CSX-
Motor Line
400V 3PH
1
Примечание: Позиция JTS250CSX-302 подключается к передней направляющей.
Затем коробка переключателя соединяется с деталью JTS250CSX-302.
