7
поставщику. Не запускайте станок в
работу!
Произведите утилизацию упаковки
экологически безопасным способом.
Очистите от защитной
антикоррозионной смазки все
покрытые ею поверхности при помощи
мягкого растворителя.

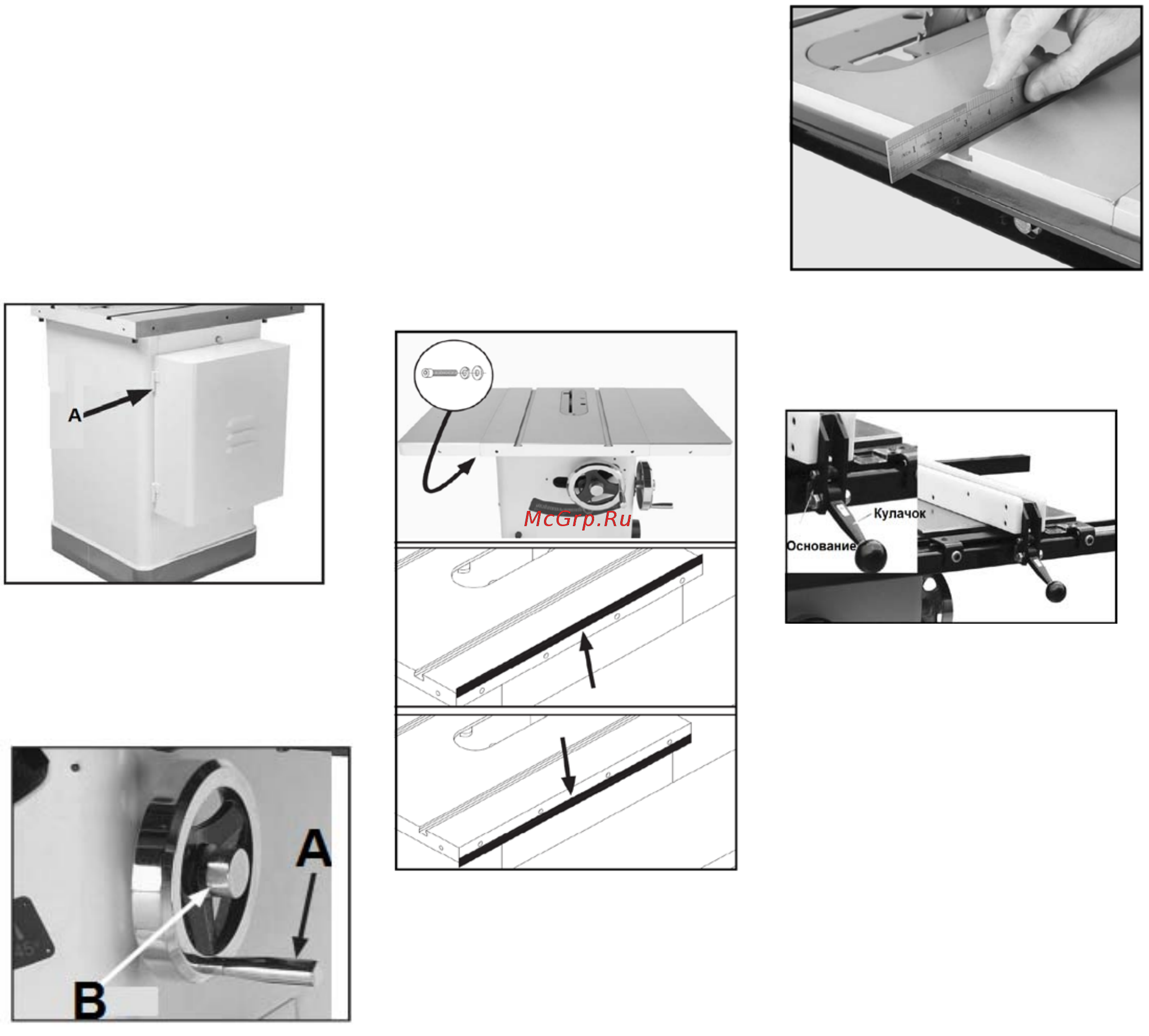

Установка дверцы двигателя:
Установите дверцу, вставив оси в
гнезда петель на тумбе (А, Рис. 2).
Рис. 2
Установка ручки маховика:
Установите ручку на маховик наклона
и подъема пильного диска (А, Рис. 3).
Зафиксируйте ручку (В, Рис. 3).
Рис. 3
Установка расширений стола:
См. Рис. 4.
A. Открутите винты М10 с торцов
основного стола;
B. Осмотрите сопрягаемые
поверхности удлинений и основного
стола на предмет заусенцев или
посторонних предметов, которые
могут помешать сборке;
C. Сопрягаемые торцы расширений и
стола должны быть чистыми,
гладкими и ровными. При установке
проверить чистоту сопрягаемых
поверхностей на отсутствие
загрязнений и заусенцев, эта
процедура обеспечит правильную
установку расширений стола;
D. Прикрутите расширения к
основному столу с помощью винтов,
открученных в п. А;
E. Положите на расширения и
основной стол поверочную линейку,
чтобы убедиться, что поверхность
стола ровная;
Если противоположный конец
расширения отклоняется вниз или
вверх, используйте калиброванные
прокладки для регулировки
положения расширения;
Рис. 4
Установка направляющих
параллельного упора
A. Установите заднюю и переднюю
направляющие, направляющий
профиль, как на схеме;
Примечание: перед затяжкой
крепежных элементов проверьте,
чтобы верхняя сторона задней
направляющей была установлена
вплотную к нижней стороне
болтов с Т-образной головкой.
Таким образом, после установки
приспособления для распила под
углом будет обеспечено его
плавное перемещение. См. Рис. 5,
Рис. 6.
Рис. 5
B. Установите параллельный упор на
направляющие справа от пильного
диска.
Рис. 6
C. Проверка параллельности упора.
Упор параллелен Т-образному пазу,
который в свою очередь параллелен
пильному диску (А – Пильный диск, В
– Упор, С – Угловой паз, Рис. 7).
Проведите упор вдоль
направляющей, если он
перемещается по столу с
сопротивлением, отрегулируйте
основание в задней части упора,
чтобы приподнять упор над столом
ровно настолько, чтобы зазор между
упором и столом был одинаковым по
всей длине.
Сдвиньте упор к правому краю Т-
образного паза и зафиксируйте его.
Проверьте, насколько упор
параллелен Т-образному пазу;
