6
движущейся дисковой пилы в рабочей
зоне станка.
Опасность получения травм от
поврежденного пильного диска.
Опасность ранения отлетевшими
частями заготовок.
Опасность получения травм
вследствие отбрасывания заготовки,
имеющей недостаточную поддержку.
Опилки и древесная пиль могут быть
опасны для здоровья. Обязательно
надевайте средства индивидуальной
защиты (защита органов зрения, слуха
и дыхательных путей).
Применяйте подходящую вытяжную
установку.
Опасность удара током при
несоответствующей прокладке кабеля
или его повреждении.
Тип и состояние пильного диска
являются важными факторами для
поддержания максимально низкого
уровня шума. Но это не исключает
необходимости использования
дополнительных средств защиты,
например, для органов слуха.
3. Техническое описание
3.1 Технические характеристики
Размер стола 685x508 мм
Размер правого удлинения стола
1020x508 мм
Диаметр пильного диска макс. 250 мм
Диаметр отверстия диска
5/8” (15,88 мм) или 30 мм с кольцом
Скорость вращения пилы n
0
3850
об/мин
Высота пропила при наклоне пилы
90°/45° 80/57 мм
Диапазон наклона пилы 90°- 45°
Макс. ширина продольного распила:
1250 мм/ 50 дюймовая
направляющая.
Диаметр вытяжного штуцера 100 мм
Вес 186 кг
Параметры сети~230 В, L/N/PE, 50 Гц
Выходная мощность двигателя1,5 кВт
(2 л.с.) S1
Номинальный ток 9,0 A
Удлинитель (H07RN-F): 3x1,5 мм²
Плавкий предохранитель 16 A
Параметры сети~400 В, 3L/PE, 50 Гц
Выходная мощность двигателя 1,85
кВт (2,5 л.с.) S1
Номинальный ток 5,5 A
Удлинитель (H07RN-F): 4x1,5 мм²
Плавкий предохранитель 16 A
3.2 Звуковая эмиссия
Определена в соответствии с EN 1870-
1 (Погрешность проверки 4 дБ)
Заготовки из 16 мм фанеры:
Уровень звуковой мощности
(по EN ISO 3746):
Холостой ход LwA 98,2 дБ (A)
Рабочий ход LwA 101,8 дБ (A)
Уровень звукового давления
(по EN ISO 11202):
Холостой ход LpA 84,2 дБ (A)
Рабочий ход LpA 88,5 дБ (A)
Приведенные значения относятся к
уровню издаваемого шума и не
являются необходимым уровнем для
безопасной работы.
Данная информация представлена
для того, чтобы оператор мог лучше
оценить риски и опасность.
3.3 Отвод пыли
Для данной циркулярной пилы была
проведена оценка отвода пыли.
При скорости воздушного потока 20
м/с через вытяжной штуцер
диаметром 100 мм:
Вакуумметрическое давление 850Па
Объем потока 565 м³/ч
Концентрация пыли по Стандарту
профессионального воздействия не
превышена и составляет 2 мг/м
3
.
3.4 Комплект поставки
Основание станка
Упор для поперечного распила
Расширение стола слева
Расширение стола справа
Направляющие параллельного упора
Защитный кожух пильного диска
Пильный диск 250 мм
Шланг для подключения к вытяжному
штуцеру и Y-адаптер
Хомут
Толкатель
Ручной инструмент
Сумка с инструментом
Инструкция по эксплуатации
Список запасных частей

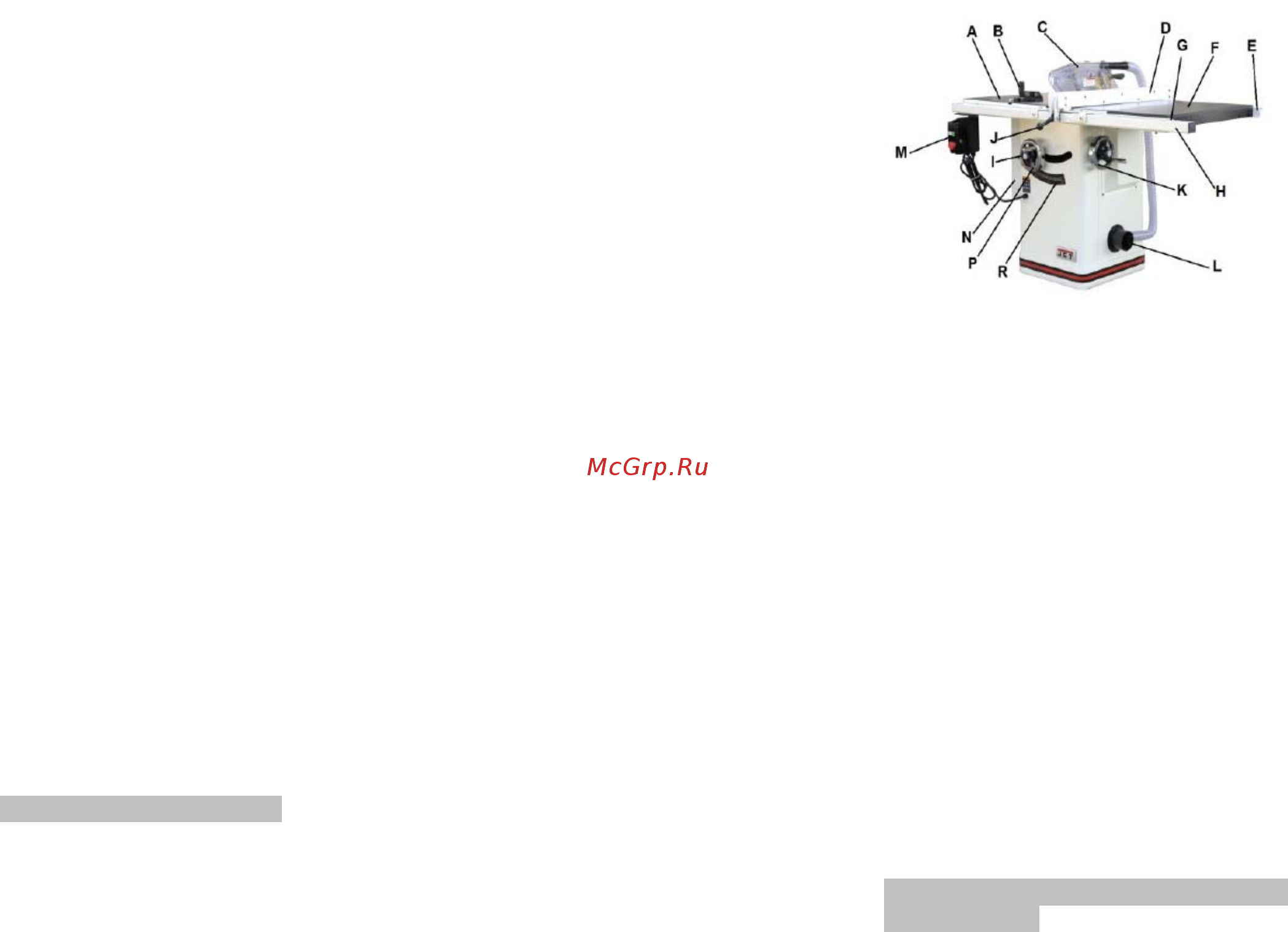

3.5 Описание станка
Рис. 1
A…... Левое расширение стола
B….. Приспособление для распила
под углом
C….. Защитный кожух пильного диска
D….. Параллельный упор
E….. Задняя направляющая
F….. Правое дополнительное
расширение стола (опция)
G…..Передняя направляющая
H…. Передний направляющий
профиль
I ….. Фиксатор пильного диска на
заданной высоте
J…... Рукоятка фиксации упора
K….. Маховик наклона пильного диска
L…...100 мм вытяжной штуцер
M…..Электромагнитный
переключатель
N…. Крышка двигателя
P…. Маховик подъема пильного диска
R…. Шкала наклона пильного диска
4. Транспортировка и пуск в
эксплуатацию
4.1 Транспортировка и установка
Для транспортировки станка в место
его установки используйте вилочный
погрузчик или ручную тележку.
Убедитесь, что в процессе
транспортировки станок не упадет и
не опрокинется.
Станок предназначен для работы в
закрытых помещениях и должен быть
надежно установлен на твердую и
ровную поверхность.
Станок необходимо выровнять в двух
направлениях, чтобы обеспечить
плавный ход каретки.
По возможности станок необходимо
установить на резиновые подложки,
которые подавляют вибрации и
снижают уровень шума.
Для удобства упаковки станок собран
не полностью.
4.2 Сборка
Если при распаковке вы обнаружили
какие-либо повреждения, возникшие в
процессе транспортировки станка,
немедленно сообщите о них
