9
F. Установите на место узел
защитного кожуха пильного диска и
вставку стола.

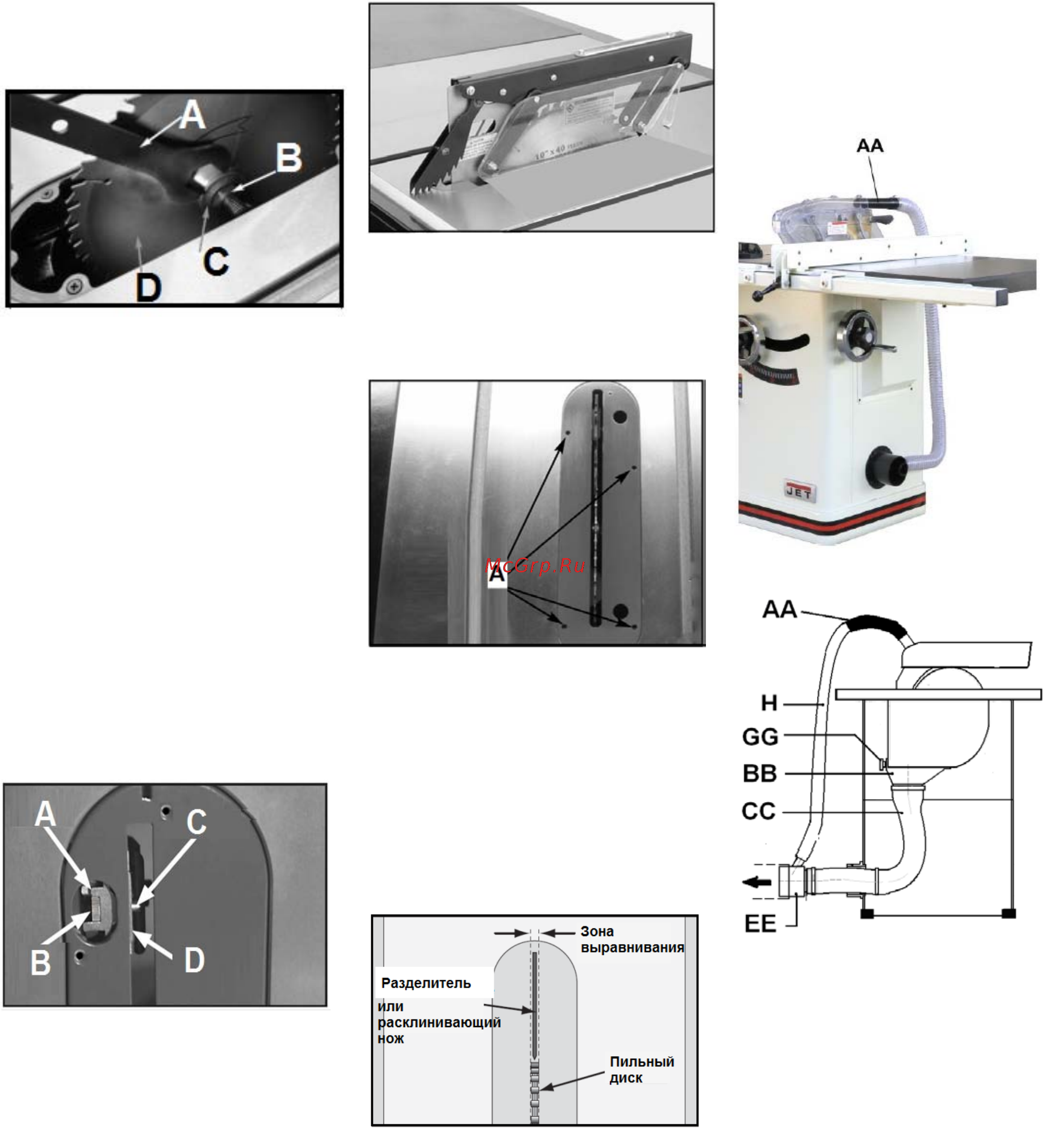

Рис. 12
Установка защитного кожуха
пильного диска и расклинивающего
ножа:
A. Установите вставку стола,
выдвиньте рифленую ручку (В, Рис.
13) и поворачивайте ее в бок так,
чтобы зафиксировать ее в открытом
положении.
В. Вставьте расклинивающий нож
защитного кожуха до конца вниз (D,
Рис. 13), затем верните рифленую
ручку в исходное положение, чтобы
она вышла из зацепления с
кронштейном (А, Рис. 13), а
стопорный штифт (С, Рис. 13) попал в
отверстие в центре ножа.
Рис. 13
C. рывком потяните нож вверх, чтобы
проверить, заблокировал ли он
защитный кожух пильного диска. При
правильной установке защитного
кожуха, он должен выглядеть, как
показано на Рис. 13, Рис. 14, а также
свободно наклоняться так, чтобы в
нижнем положении кожух касался
поверхности стола. Кожух должен
также откидываться достаточно
высоко, чтобы расположить заготовку.
Рис. 14
D. Отрегулируйте винты настройки
вставки A (Рис. 15), чтобы убедиться,
что она установлена заподлицо со
столом.
Рис. 15
E. Приложите поверочную линейку к
пильному диску и разделителю. При
правильном выравнивании
разделитель/расклинивающий нож
будет находиться в «зоне
выравнивания» (Рис. 16) и
располагаться параллельно пильному
диску.
Рис. 16
4.3 Подключение к системе отвода
пыли
Перед началом эксплуатации станок
должен быть подключен к системе
отвода пыли.
Соединительный шланг, опора
шланга, Y-адаптер и хомут
поставляются вместе со станком.
Установка шланга:
Закрепите шланг со штуцером (АА,
Рис. 17) на расширении стола с
помощью прилагаемого хомута.
Рис. 17
Рис. 18
Подсоедините Y-адаптер (ЕЕ) и
соединительный шланг (Н) к верхнему
вытяжному штуцеру.
Скорость потока через вытяжной
штуцер диаметром 100 мм должна
составлять 20 м/с.
Шланги должны быть подключены к
системе заземления станка.
4.4 Подключение к питающей сети
Питающий провод и все
используемые удлинители должны
соответствовать действующим
нормам.
Напряжение питающей сети должно
соответствовать информации на
табличке станка.
