12

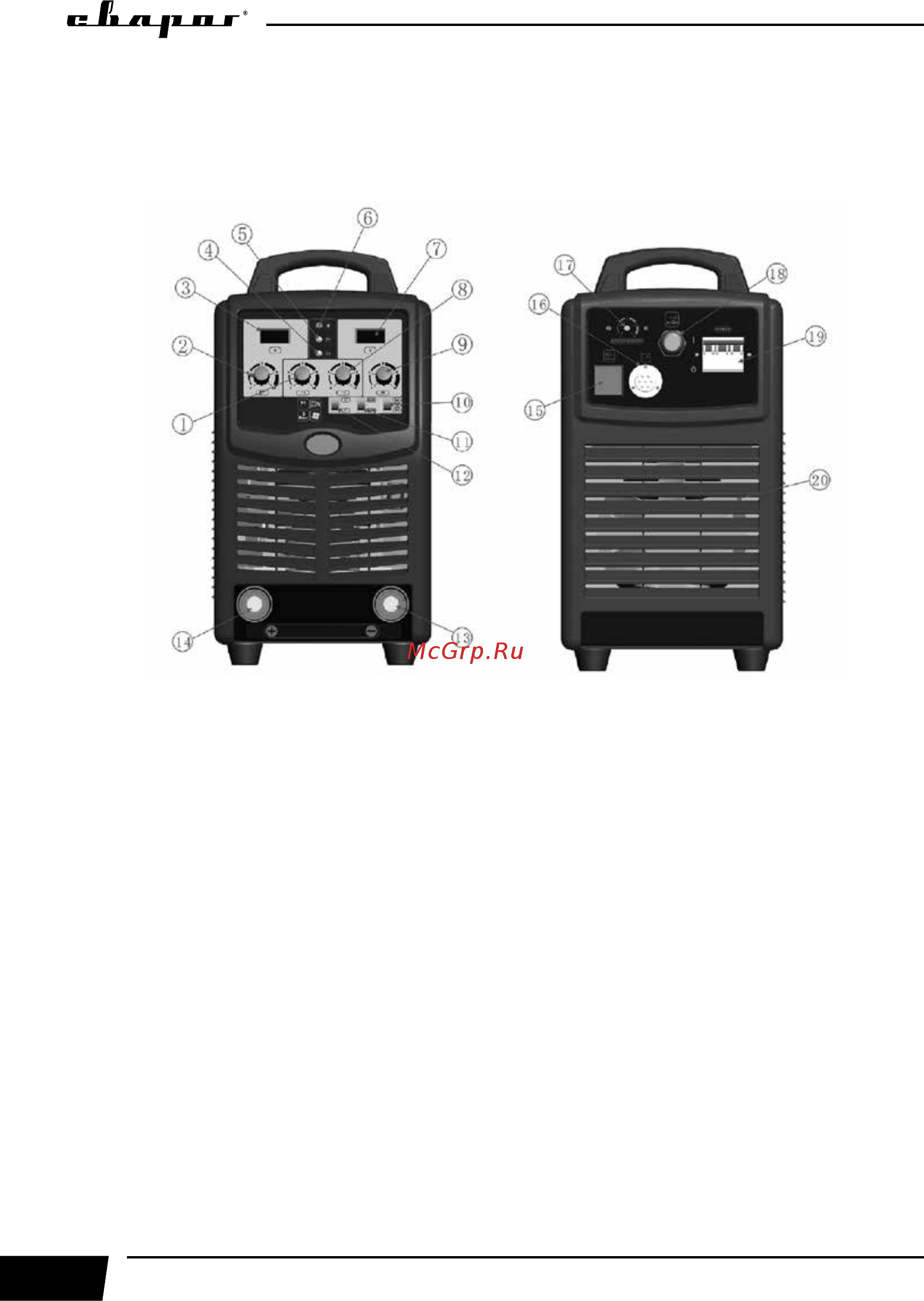

2.1. ВНЕШНИЙ ВИД ИСТОЧНИКА СВАРОЧНОГО ТОКА
На рисунке 1.1 представлен внешний вид передней панели источника сварочного тока,
на рисунке 1.2 – задней панели.
Рис. 1.1. Рис. 1.2.
1. Регулятор тока кратера
2. Регулятор тока MMA
3. Индикатор сварочного тока
4. Индикатор перегрузки
5. Индикатор перегрева
6. Индикатор сети
7. Индикатор напряжения
8. Регулятор напряжения дуги
9. Регулятор индуктивности
(динамики дуги)
10. Переключатель MIG/MMA
11. Переключатель проверки газа
12. Переключатель режимов 2T/4T
13. Панельная розетка «-»
14. Панельная розетка«+»
15. Розетка 36 В
16. Разъем 7-pin
17. Регулятор времени дожигания
проволоки
18. Разъем силового кабеля
19. Выключатель
20. Вентилятор
