TECH MIG 3500, 5000

4. СИСТЕМА УПРАВЛЕНИЯ

Аппараты MIG 3500 (N222) и MIG 5000 (N221) применяются для нескольких видов сварки:

• механизированная сварка в среде защитных газов и их смесях (MIG/MAG),

• сварка порошковой проволокой (FCAW),

• ручная дуговая сварка (MMA).

Настройка аппаратов осуществляется с помощью механических регуляторов и тумблеров

на передней панели источника сварочного тока. Здесь же на цифровых дисплеях отобража-

ются настраиваемые параметры сварки.

На задней панели источника находится регулятор времени дожигания проволоки

(17, рис. 1.2) – дожигание производится, когда прекращается подача проволоки, а дуга

еще горит в течение нескольких десятых секунды.

На выносном подающем устройстве также имеются регуляторы параметров для механизи-

рованной сварки с использованием проволоки.

4.1. ПАНЕЛЬ УПРАВЛЕНИЯ ИСТОЧНИКА СВАРОЧНОГО ТОКА

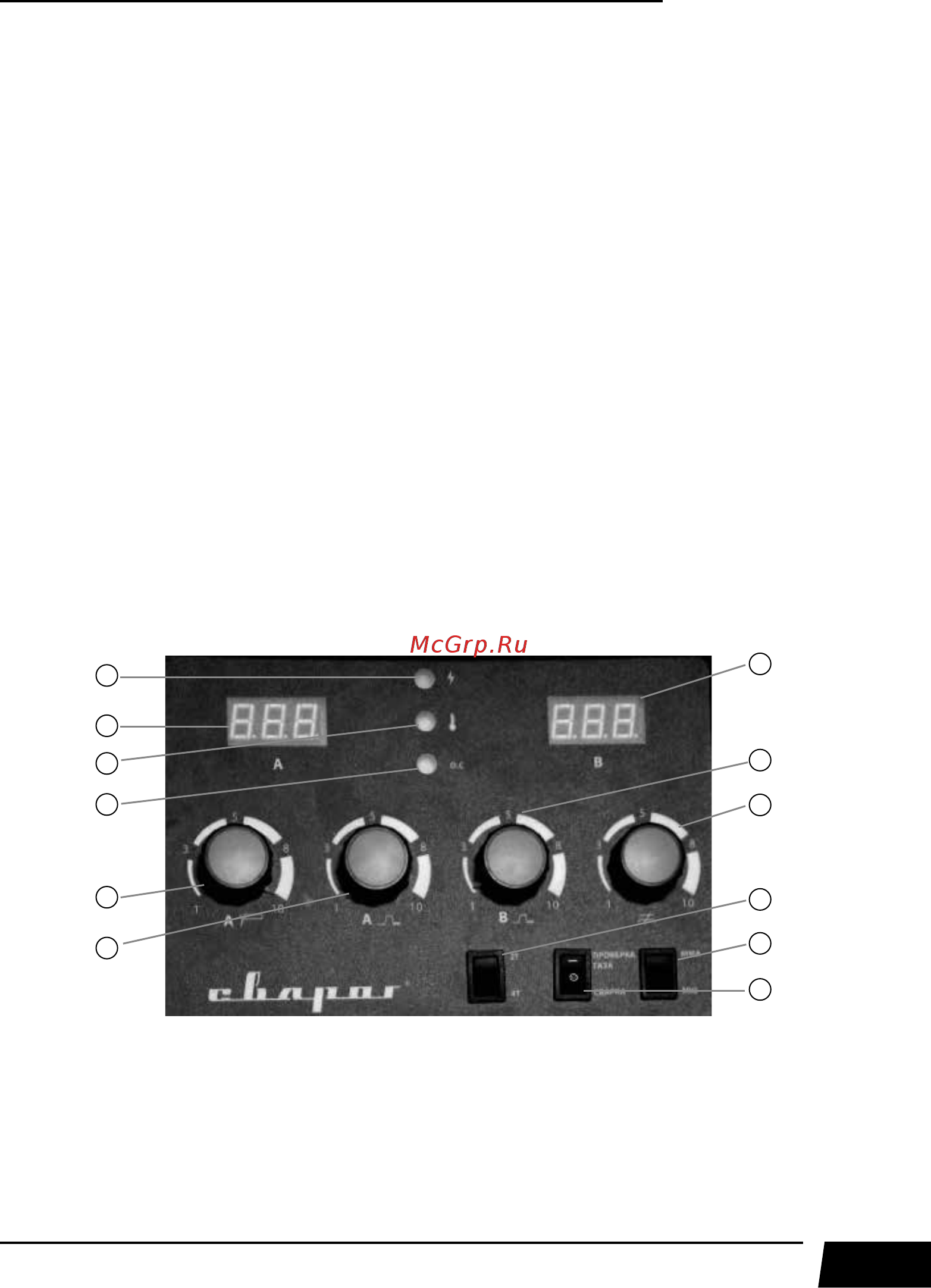

На рисунке 8 представлен внешний вид передней панели управления источника свароч-

ного тока с указанием всех функциональных элементов.

Рис. 8.

1. Индикатор сети – отображает подключение к питающей сети.

2. Индикатор сварочного тока – цифровой дисплей, на котором отображается значение

сварочного тока при настройке параметров и во время сварки.

3. Индикатор перегрева – отображает перегрев оборудования, срабатывает при пре-
