Protherm FE 150/6 BM (0010015964) [10/20] Монтаж присоединительных проводов
![Protherm FE 150/6 BM (0010015964) [10/20] Монтаж присоединительных проводов](/views2/1393215/page10/bga.png)
4
Установка
10 Руководство по установке и техническому обслуживанию 0020183942_01
4.6 Монтаж присоединительных
проводов
1. Подключите подающую и обратную
линию накопителя.
Осторожно!
Материальный ущерб в ре-
зультате утечки жидкости.
Слишком высокое внутреннее
давление может стать причи-
ной негерметичности накопи-
теля.
▶ Выполните монтаж предо-
хранительного клапана
на водопроводе холодной
воды.
2. Выполните монтаж предохранитель-
ного клапана на водопроводе холод-
ной воды.
– Максимальное рабочее давление:
1 МПа (10 бар)
Опасность!
Опасность ошпаривания
паром или горячей водой
При избыточном давлении
через сбросную линию предо-
хранительного клапана спус-
кается пар или горячая вода.
▶ Установите сбросную ли-
нию по размеру выходного
отверстия предохранитель-
ного клапана таким обра-
зом, чтобы при спуске пара
или горячей воды не под-
вергать опасности людей.
3. Установите сбросную линию.
4. Закрепите сбросную линию сво-
бодно над сифоном, который под-
ключен к стоку.
– Расстояние сбросной линии до
сифона: ≥ 20 мм
5. Подключите трубопровод холодной
и горячей воды (открытый или скры-
тый монтаж).
6. Установите циркуляционную линию
или прилагаемую крышку.
Дополнительные работы
1. Наполните накопитель горячей воды
со стороны системы отопления с по-
мощью крана заполнения и опорож-
нения отопительного аппарата.
2. Наполните накопитель горячей воды
со стороны питьевой воды.
3. Удалите воздух из системы со сто-
роны греющей и питьевой воды.
4. Проверьте герметичность всех со-
единений труб.
5. Установите изоляцию из подходя-
щего изоляционного материала на
трубопроводы, находящиеся сна-
ружи накопителя.
6. Установите изоляцию из подходя-
щего изоляционного материала на
трубопроводы, находящиеся над на-
копителем.

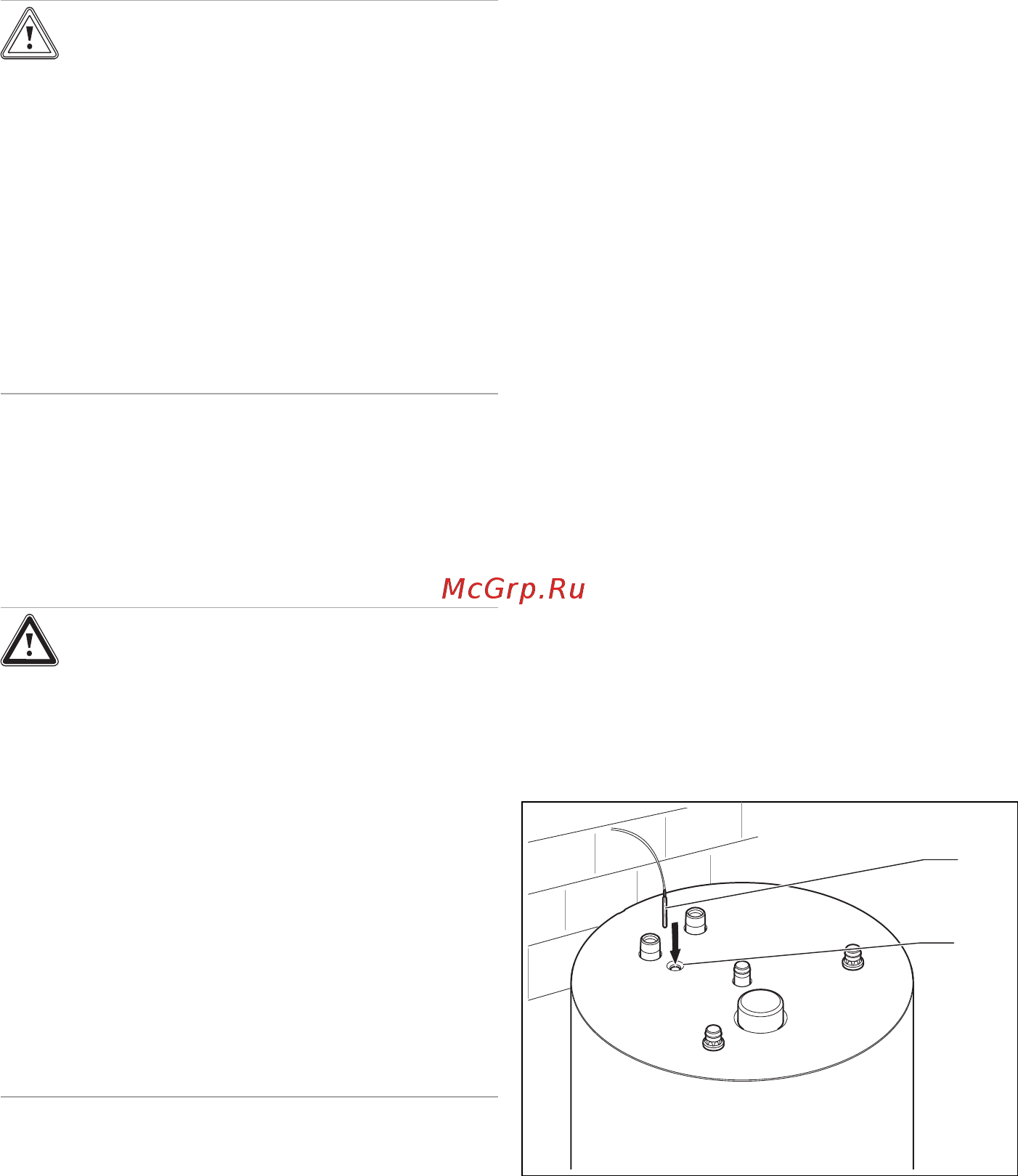

4.7 Монтаж датчика температуры
накопителя
1
2
1. Выполните монтаж датчика темпе-
ратуры накопителя (1), введя его до
упора в погружную гильзу (2).
