Демонтаж и монтаж ножей на строгальном валу

ВНИМАНИЕ! Заменяйте ножи попарно, в противном

случае функция строгания может быть нарушена, либо

машина может быть повреждена.

Примечание! Изделие имеет двухсторонние ножи, поэтому при их

затуплении возможно использование незатупленной части ножей.

1. Демонтируйте защитный кожух, открутив 4 шт. винта крепления.

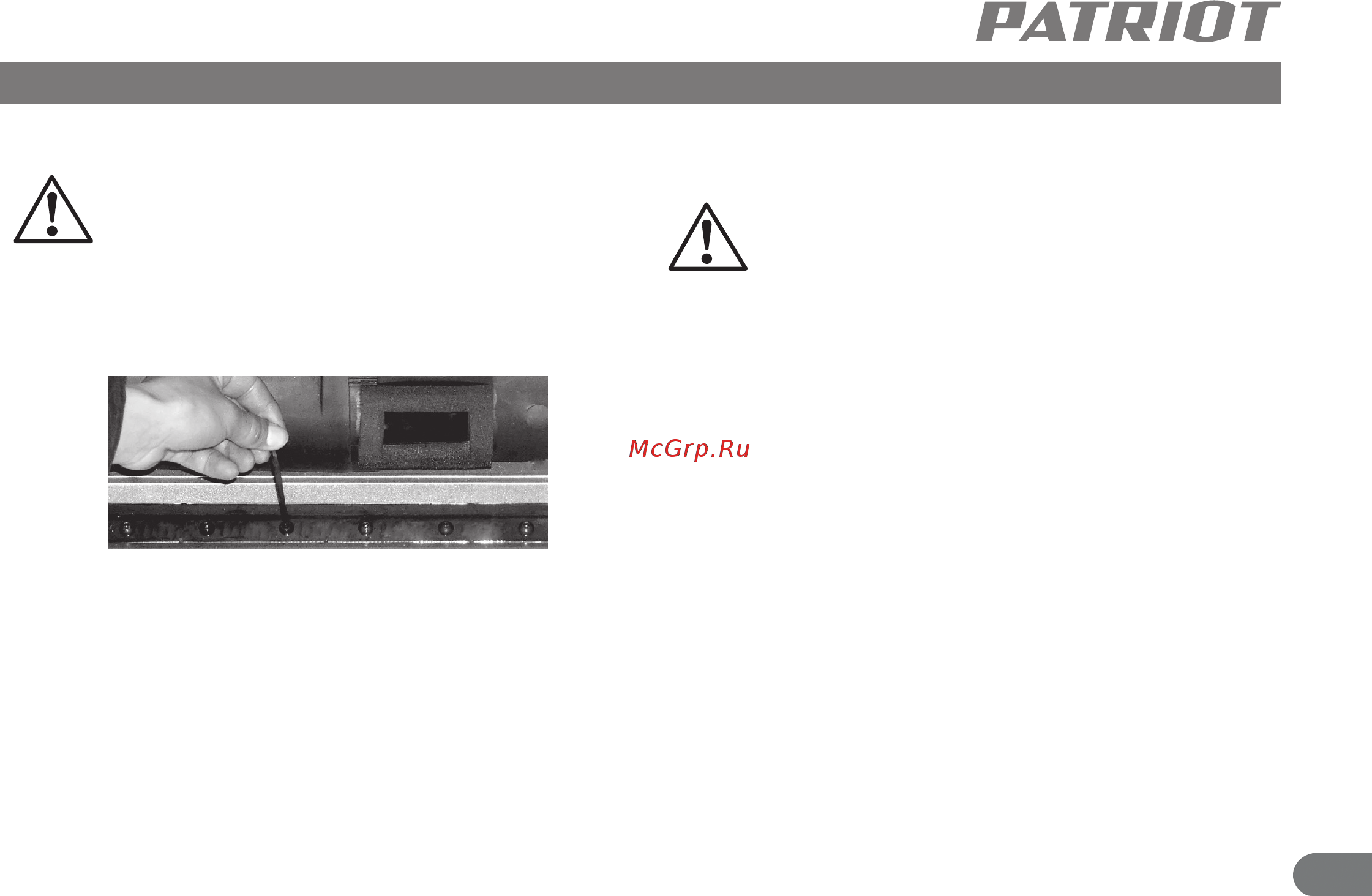

2. Ослабьте и открутите 6 винтов из крышки ножевого блока (Рис. 3).

3. Снимите крышку ножевого блока и выньте нож с пружинами.

4. Очистите поверхность ножевого блока, ножевого зажима и ножа.

5. Поверните нож незатупленной частью наружу, либо установите но-

вый нож, расположив его на установочных штифтах. Закрепите нож

крышкой блока двумя крайними запорными винтами через пружины.

6. Закрепите крышку ножевого блока с помощью остальных за-

порных винтов. Надежно затяните винты.

7. Повторите процедуру для замены и установки второго ножа.

8. Убедитесь, что все запорные винты надежно затянуты.

Примечание! Не забудьте установить защитный кожух после

монтажа и регулировок ножей.

ВНИМАНИЕ! Чтобы избежать несчастных случаев во

время строгания, необходимо произвести надежную

затяжку узла фиксирующими болтами.

Регулировка уровня строгания и установка указателя шкалы

Толщина заготовки, проходящей через машину, контролируется

расстоянием, установленным вами между режущими ножами

строгального вала и рабочим столом (8).

Для производительной и безопасной работы вашей машины

очень важно, чтобы шкала (2) уровня строгания давала истинные

значения. Для калибровки шкалы выполните следующее:

1. Используйте заготовку, с помощью которой вы провели уста-

новку параллельности оси рабочей платформы и рабочего стола

(8). Размер ее вам известен.

2. Сравните измеренную толщину доски с показаниями на шкале

(2) по указателю (1).

3. Если показания на шкале (2) не соответствуют истинному зна-

чению, ослабьте винты, фиксирующие пластмассовый указатель

(1) и, соответственно, отрегулируйте его положение. Зафиксируй-

те винтами новое положение указателя (1).

4. После регулировки указателя (1) проверьте показания, простро-

гав доску из отходов. После этого сверьте действительный размер

доски с показанием указателя (1) на шкале (2). Значения должны со-

впадать. Если они различны, произведите повторную регулировку.

ПОДГОТОВКА К РАБОТЕ

Рис. 3
