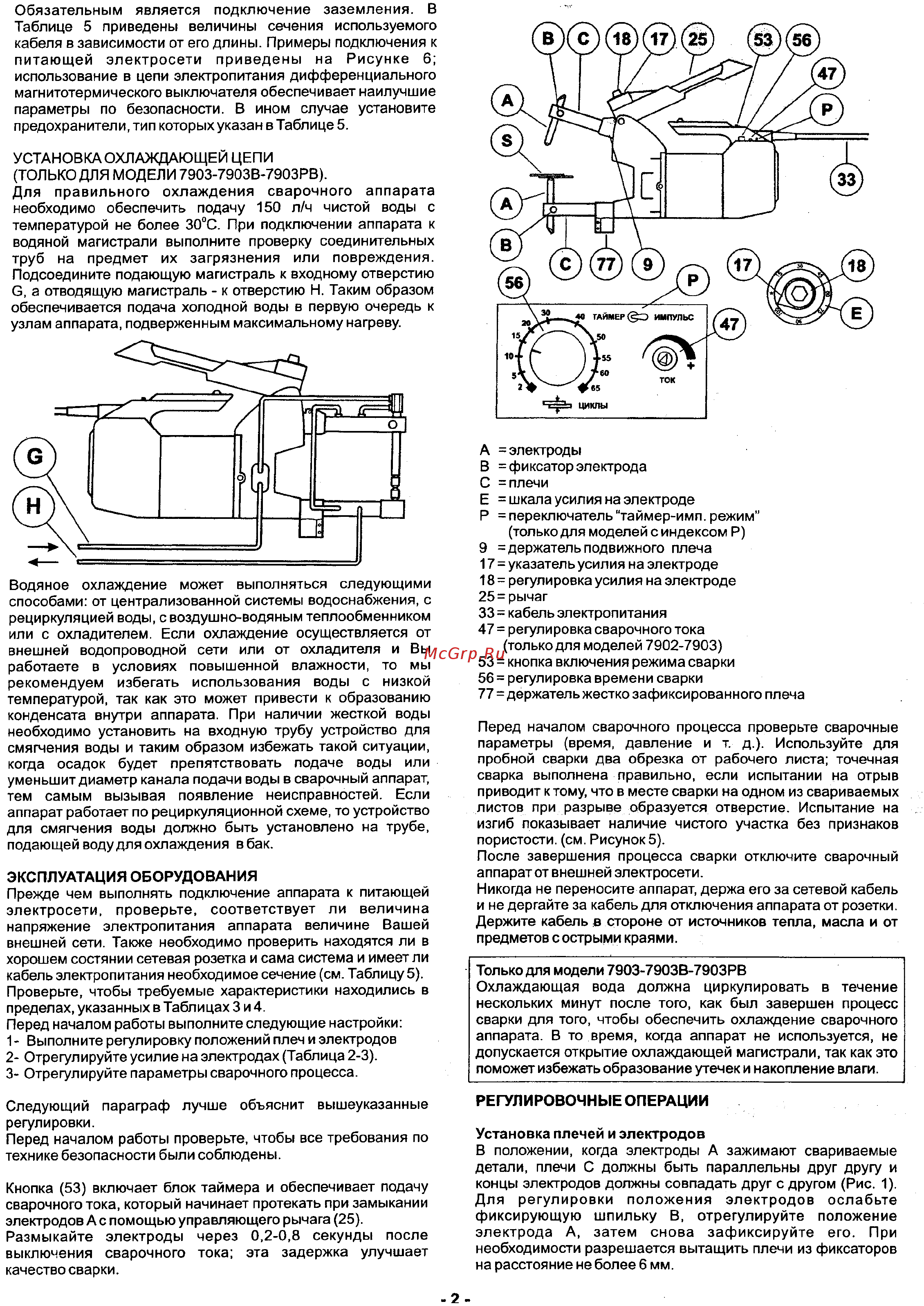

Обязательным является подключение заземления В Таблице 5 приведены величины сечения используемого кабеля в зависимости от его длины Примеры подключения к питающей электросети приведены на Рисунке 6 использование в цепи электропитания дифференциального магнитотермического выключателя обеспечивает наилучшие параметры по безопасности В ином случае установите предохранители тип которых указан в Таблице 5 УСТАНОВКА ОХЛАЖДАЮЩЕЙ ЦЕПИ ТОЛЬКО ДЛЯ МОДЕЛИ 7903 7903В 7903РВ Для правильного охлаждения сварочного аппарата необходимо обеспечить подачу 150 л ч чистой воды с температурой не более 30 С При подключении аппарата к водяной магистрали выполните проверку соединительных труб на предмет их загрязнения или повреждения Подсоедините подающую магистраль к входному отверстию G а отводящую магистраль к отверстию Н Таким образом обеспечивается подача холодной воды в первую очередь к узлам аппарата подверженным максимальному нагреву Водяное охлаждение может выполняться следующими способами от централизованной системы водоснабжения с рециркуляцией воды с воздушно водяным теплообменником или с охладителем Если охлаждение осуществляется от внешней водопроводной сети или от охладителя и Вы работаете в условиях повышенной влажности то мы рекомендуем избегать использования воды с низкой температурой так как это может привести к образованию конденсата внутри аппарата При наличии жесткой воды необходимо установить на входную трубу устройство для смягчения воды и таким образом избежать такой ситуации когда осадок будет препятствовать подаче воды или уменьшит диаметр канала подачи воды в сварочный аппарат тем самым вызывая появление неисправностей Если аппарат работает по рециркуляционной схеме то устройство для смягчения воды должно быть установлено на трубе подающей воду для охлаждения в бак ЭКСПЛУАТАЦИЯ ОБОРУДОВАНИЯ Прежде чем выполнять подключение аппарата к питающей электросети проверьте соответствует ли величина напряжение электропитания аппарата величине Вашей внешней сети Также необходимо проверить находятся ли в хорошем состянии сетевая розетка и сама система и имеет ли кабель электропитания необходимое сечение см Таблицу 5 Проверьте чтобы требуемые характеристики находились в пределах указанных в Таблицах 3 и 4 Перед началом работы выполните следующие настройки 1 Выполните регулировку положений плеч и электродов 2 Отрегулируйте усилие на электродах Таблица 2 3 3 Отрегулируйте параметры сварочного процесса Следующий параграф лучше объяснит вышеуказанные регулировки Перед началом работы проверьте чтобы все требования по технике безопасности были соблюдены Кнопка 53 включает блок таймера и обеспечивает подачу сварочного тока который начинает протекать при замыкании электродов А с помощью управляющего рычага 25 Размыкайте электроды через 0 2 0 8 секунды после выключения сварочного тока эта задержка улучшает А электроды В фиксатор электрода С плечи Е шкала усилия на электроде Р переключатель таймер имп режим только для моделей с индексом Р 9 держатель подвижного плеча 17 указатель усилия на электроде 18 регулировка усилия на электроде 25 рычаг 33 кабель электропитания 47 регулировка сварочного тока только для моделей 7902 7903 53 кнопка включения режима сварки 56 регулировка времени сварки 77 держатель жестко зафиксированного плеча Перед началом сварочного процесса проверьте сварочные параметры время давление и т д Используйте для пробной сварки два обрезка от рабочего листа точечная сварка выполнена правильно если испытании на отрыв приводит к тому что в месте сварки на одном из свариваемых листов при разрыве образуется отверстие Испытание на изгиб показывает наличие чистого участка без признаков пористости см Рисунок 5 После завершения процесса сварки отключите сварочный аппарат от внешней электросети Никогда не переносите аппарат держа его за сетевой кабель и не дергайте за кабель для отключения аппарата от розетки Держите кабель в стороне от источников тепла масла и от предметов с острыми краями Только для модели 7903 7903В 7903РВ Охлаждающая вода должна циркулировать в течение нескольких минут после того как был завершен процесс сварки для того чтобы обеспечить охлаждение сварочного аппарата В то время когда аппарат не используется не допускается открытие охлаждающей магистрали так как это поможет избежать образование утечек и накопление влаги РЕГУЛИРОВОЧНЫЕ ОПЕРАЦИИ Установка плечей и электродов В положении когда электроды А зажимают свариваемые детали плечи С должны быть параллельны друг другу и концы электродов должны совпадать друг с другом Рис 1 Для регулировки положения электродов ослабьте фиксирующую шпильку В отрегулируйте положение электрода А затем снова зафиксируйте его При необходимости разрешается вытащить плечи из фиксаторов на расстояние не более 6 мм
