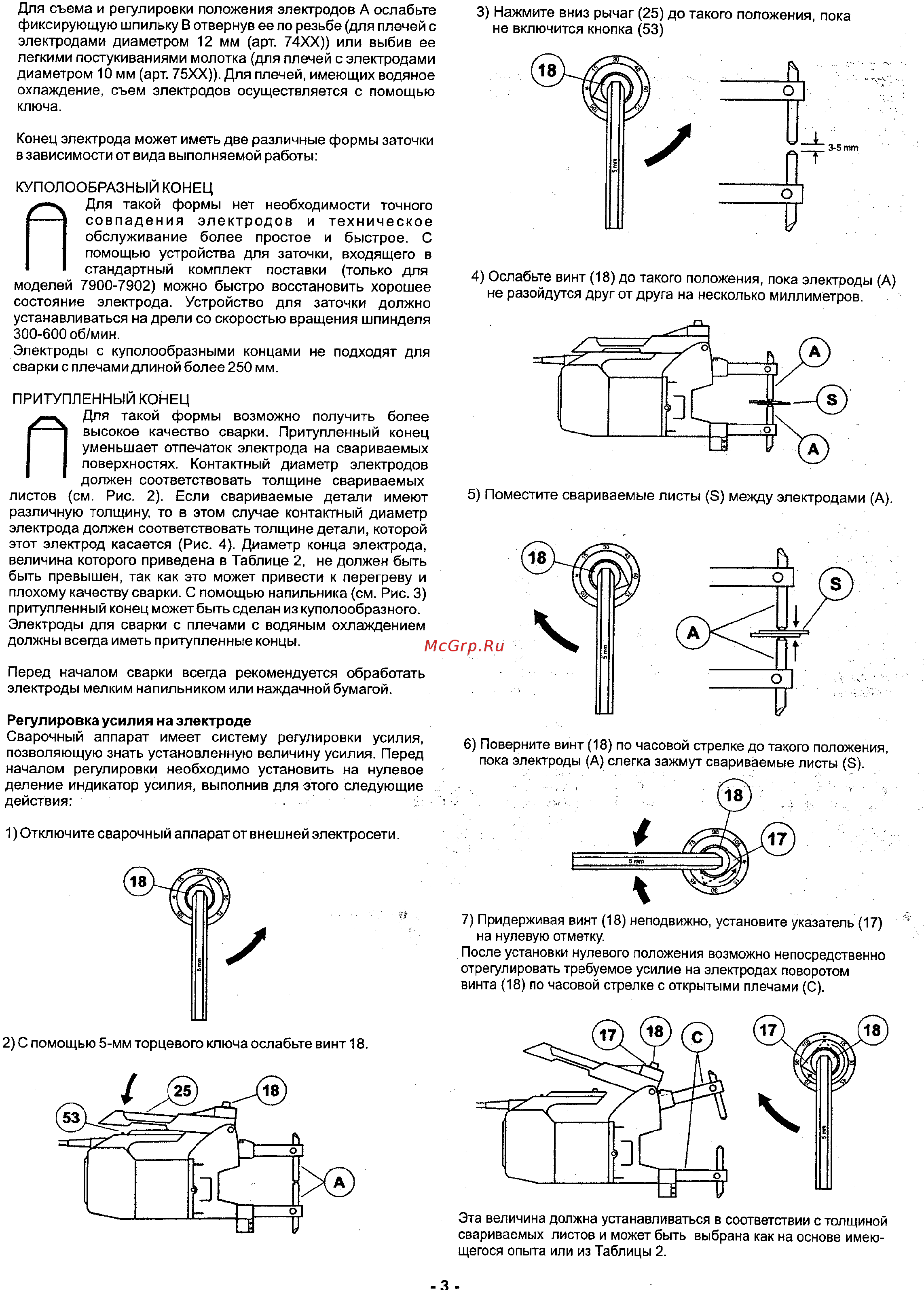

Для съема и регулировки положения электродов А ослабьте фиксирующую шпильку В отвернув ее по резьбе для плечей с электродами диаметром 12 мм арт 74ХХ или выбив ее легкими постукиваниями молотка для плечей с электродами диаметром 10 мм арт 75ХХ Для плечей имеющих водяное охлаждение съем электродов осуществляется с помощью ключа 3 Нажмите вниз рычаг 25 до такого положения пока не включится кнопка 53 Конец электрода может иметь две различные формы заточки в зависимости от вида выполняемой работы КУПОЛООБРАЗНЫЙ КОНЕЦ Для такой формы нет необходимости точного совпадения электродов и техническое обслуживание более простое и быстрое С помощью устройства для заточки входящего в стандартный комплект поставки только для моделей 7900 7902 можно быстро восстановить хорошее состояние электрода Устройство для заточки должно устанавливаться на дрели со скоростью вращения шпинделя 300 600 об мин Электроды с куполообразными концами не подходят для сварки с плечами длиной более 250 мм ПРИТУПЛЕННЫЙ КОНЕЦ Для такой формы возможно получить более высокое качество сварки Притупленный конец уменьшает отпечаток электрода на свариваемых поверхностях Контактный диаметр электродов должен соответствовать толщине свариваемых листов см Рис 2 Если свариваемые детали имеют различную толщину то в этом случае контактный диаметр электрода должен соответствовать толщине детали которой этот электрод касается Рис 4 Диаметр конца электрода величина которого приведена в Таблице 2 не должен быть быть превышен так как это может привести к перегреву и плохому качеству сварки С помощью напильника см Рис 3 притупленный конец может быть сделан из куполообразного Электроды для сварки с плечами с водяным охлаждением должны всегда иметь притупленные концы П 4 Ослабьте винт 18 до такого положения пока электроды А не разойдутся друг от друга на несколько миллиметров 5 Поместите свариваемые листы Э между электродами А Перед началом сварки всегда рекомендуется обработать электроды мелким напильником или наждачной бумагой Регулировка усилия на электроде Сварочный аппарат имеет систему регулировки усилия позволяющую знать установленную величину усилия Перед началом регулировки необходимо установить на нулевое деление индикатор усилия выполнив для этого следующие действия 6 Поверните винт 18 по часовой стрелке до такого положения пока электроды А слегка зажмут свариваемые листы Э 1 Отключите сварочный аппарат от внешней электросети 7 Придерживая винт 18 неподвижно установите указатель 17 на нулевую отметку После установки нулевого положения возможно непосредственно отрегулировать требуемое усилие на электродах поворотом винта 18 по часовой стрелке с открытыми плечами С 2 С помощью 5 мм торцевого ключа ослабьте винт 18 Эта величина должна устанавливаться в соответствии с толщиной свариваемых листов и может быть выбрана как на основе имею щегося опыта или из Таблицы 2
