11
REAL TIG 200
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

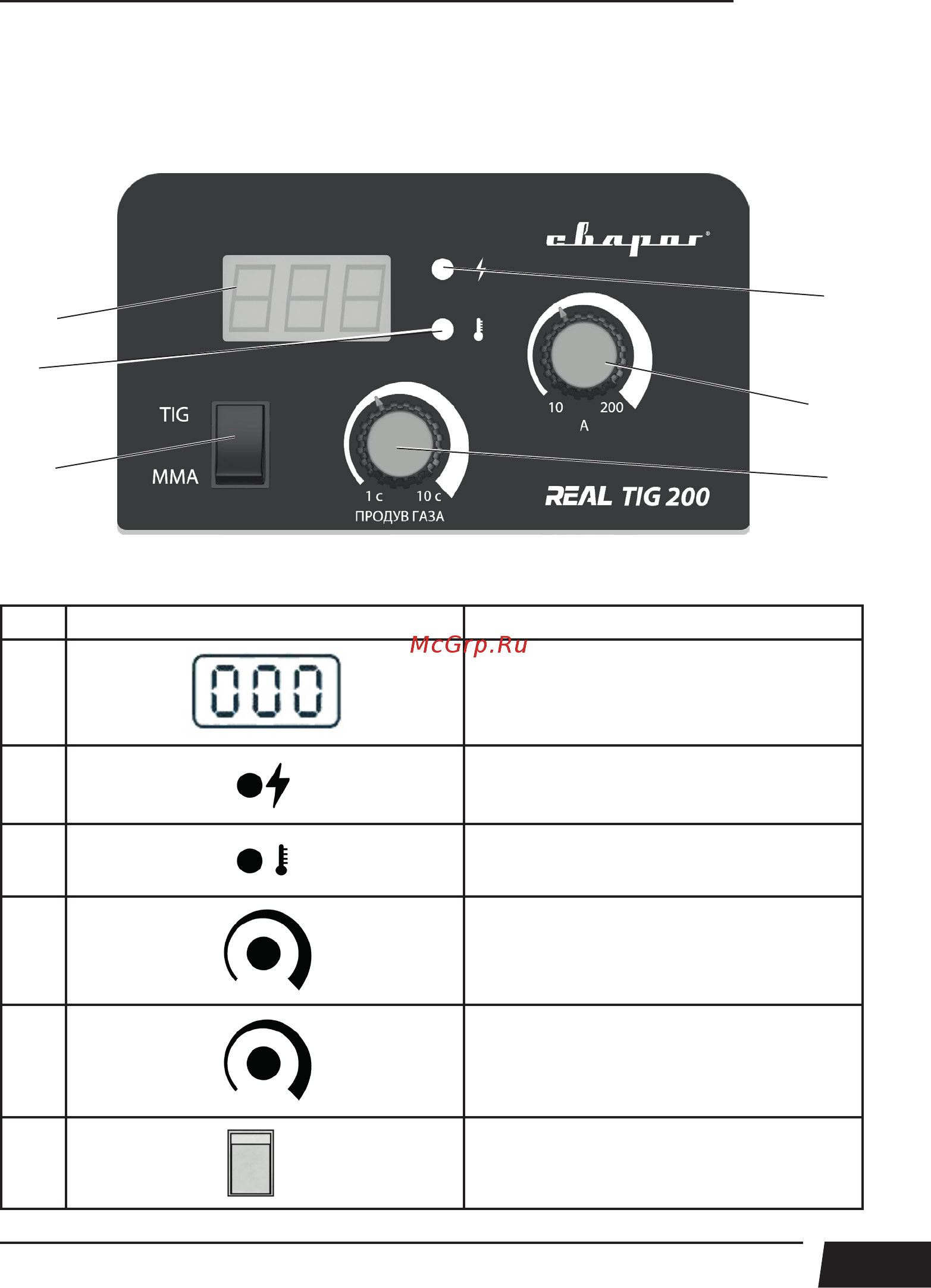

На рисунке 7.1 показана передняя панель источника питания.
Рис. 7.1. Передняя панель.
Поз. Символ Описание
1
Индикатор параметров сварки.
2
Индикатор сети.
3
Индикатор перегрева.
4
Регулятор силы тока для MMA и TIG
сварки.
5
Регулятор продувки газа.
Используется для защиты окончания
сварочного шва от воздействия
окружающей среды.
6
Переключатель способа сварки: TIG DC,
MMA DC.
2
5
3
4
1
6
