REAL TIG 200

8. ПОДГОТОВКА АППАРАТА К РАБОТЕ ПРИ TIG СВАРКЕ

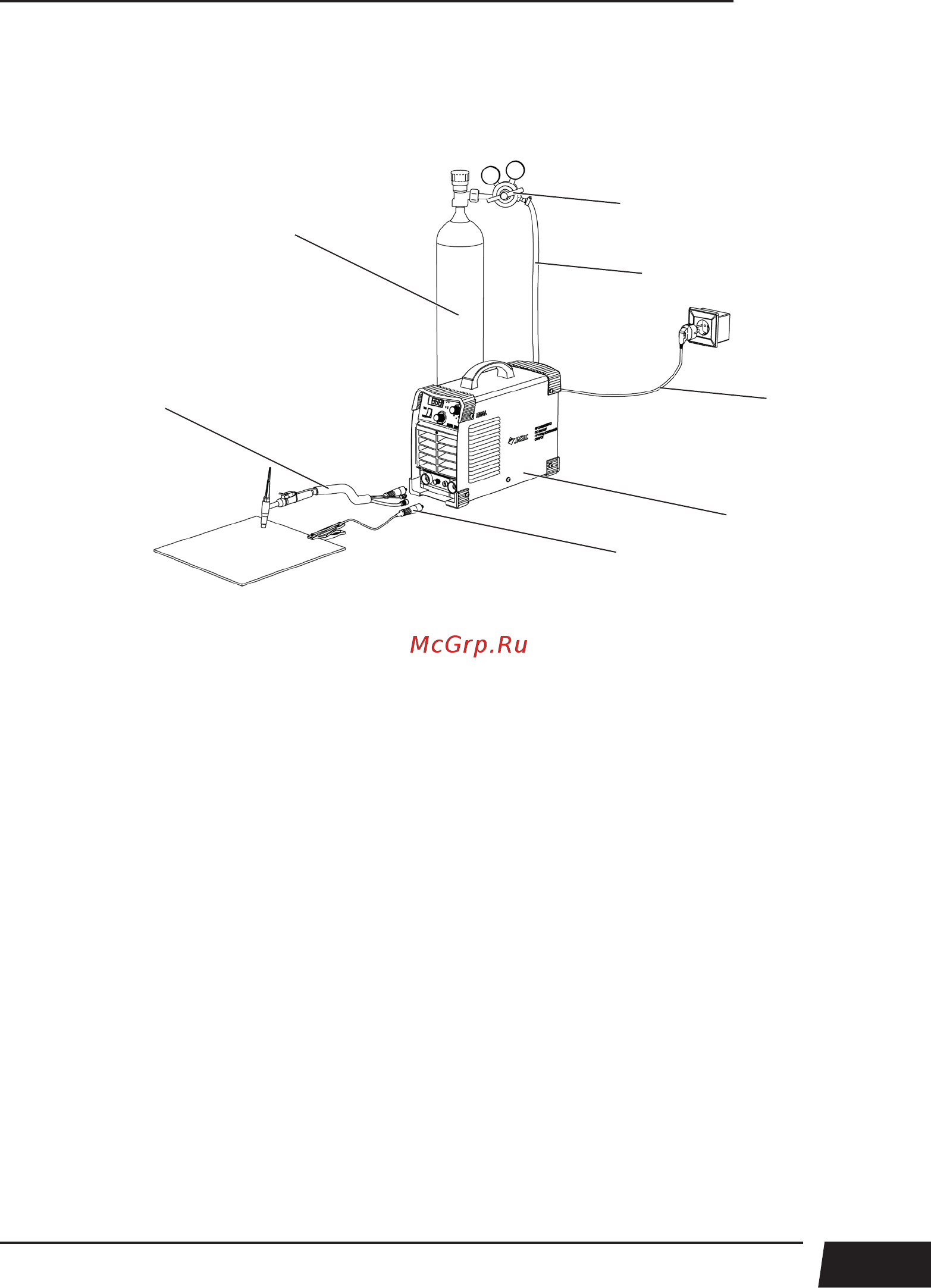

Схема подключения оборудования для TIG сварки показана на рисунке 8.1.

Рис. 8.1. Схема подключения оборудования.

1. Горелка TIG. 2. Клемма заземления. 3. Сварочный аппарат. 4. Баллон с газом. 5. Редуктор.

6. Газовый шланг. 7. Кабель подключения к сети.

1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте

надежность соединения кабеля и сетевой розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата (п. 3, рис. 6.2) и к газовому

редуктору, присоединенному к баллону. При подключении баллон и редуктор должны быть

закрыты. Система газоснабжения, состоящая из газового баллона, редуктора и газового

шланга, должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспе-

чить надежную подачу газа и защиту сварочного шва.

3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке:

вставьте силовой наконечник горелки в панельную розетку со знаком «-» (п. 6, рис. 6.1) на

передней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в плот-

ной фиксации соединения.

4. Подключите разъем подвода газа горелки в соответствующий разъем на передней

панели аппарата (п. 5, рис. 6.1).

5. Подключите 2-pin разъем горелки к соответствующему разъему на передней панели

аппарата (п. 4, рис. 6.1).
