Сварог TIG 200 REAL W223 Руководство по эксплуатации онлайн [16/27] 328108

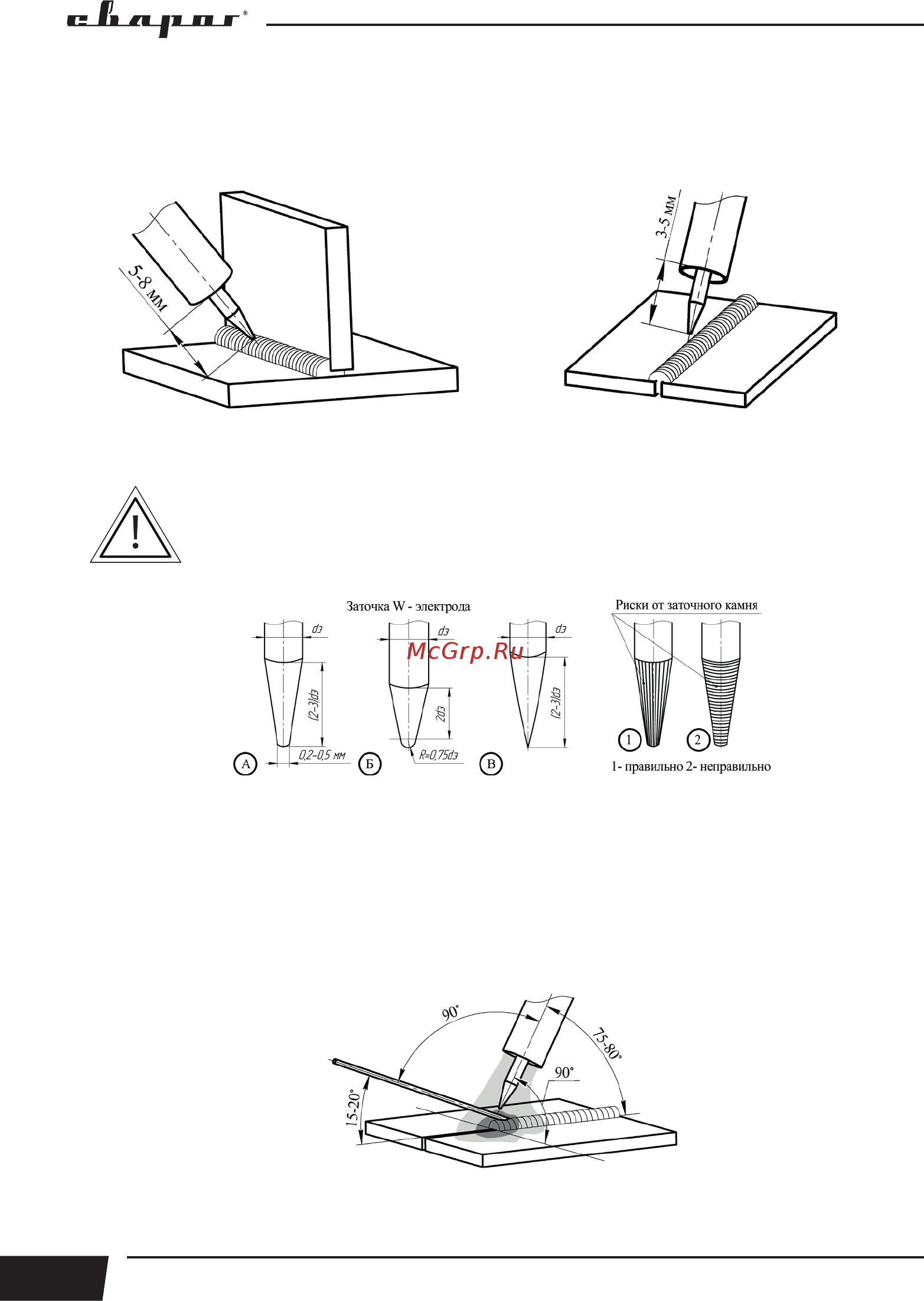

Выбор выпуска электрода:

При сварке стыковых соединений рекомендованный вылет электрода относительно кром-

ки сопла составляет 3-5 мм, а угловых и тавровых 5-8 мм (см. рис. 8.3).

Рис. 8.3. Выпуск электрода.

Особое значение следует уделить правильности заточки вольфрамового

электрода, т.к. это влияет на качество и форму сварного шва (см. рис.

8.4).

Рис. 8.4. Пример заточки вольфрамового электрода:

А) при сварке на постоянном токе > 50 A; Б) при сварке алюминия; В) при сварке на

постоянном токе < 50 A без притупления.

Сварку обычно выполняют справа налево. При сварке без присадочного материала элек-

трод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным

материалом - под углом. Присадочный пруток перемещают впереди горелки (см. рис. 8.5).

Рис. 8.5. Угол наклона горелки.
