Сварог CUT 45 PRO (L202) [10/20] Общее описание
![Сварог CUT 45 PRO (L202) [10/20] Общее описание](/views2/1236131/page10/bga.png)
10
2. ОБЩЕЕ ОПИСАНИЕ
Легкий и экономичный инверторный аппарат CUT 45 (L202) предназначен для воздуш-
но-плазменной резки и раскроя металла толщиной до 10 мм.
Платы инвертора собраны на IGBT транзисторах. Аппарат оборудован встроенным филь-
тром-регулятором сжатого воздуха, ток реза автоматически отрегулирован, что упрощает
работу пользователю. Легкий высокочастотный поджиг обеспечивает комфортную работу.
Аппарат снабжен встроенным манометром для постоянного контроля рабочего давления.
2.1. ВНЕШНИЙ ВИД АППАРАТА

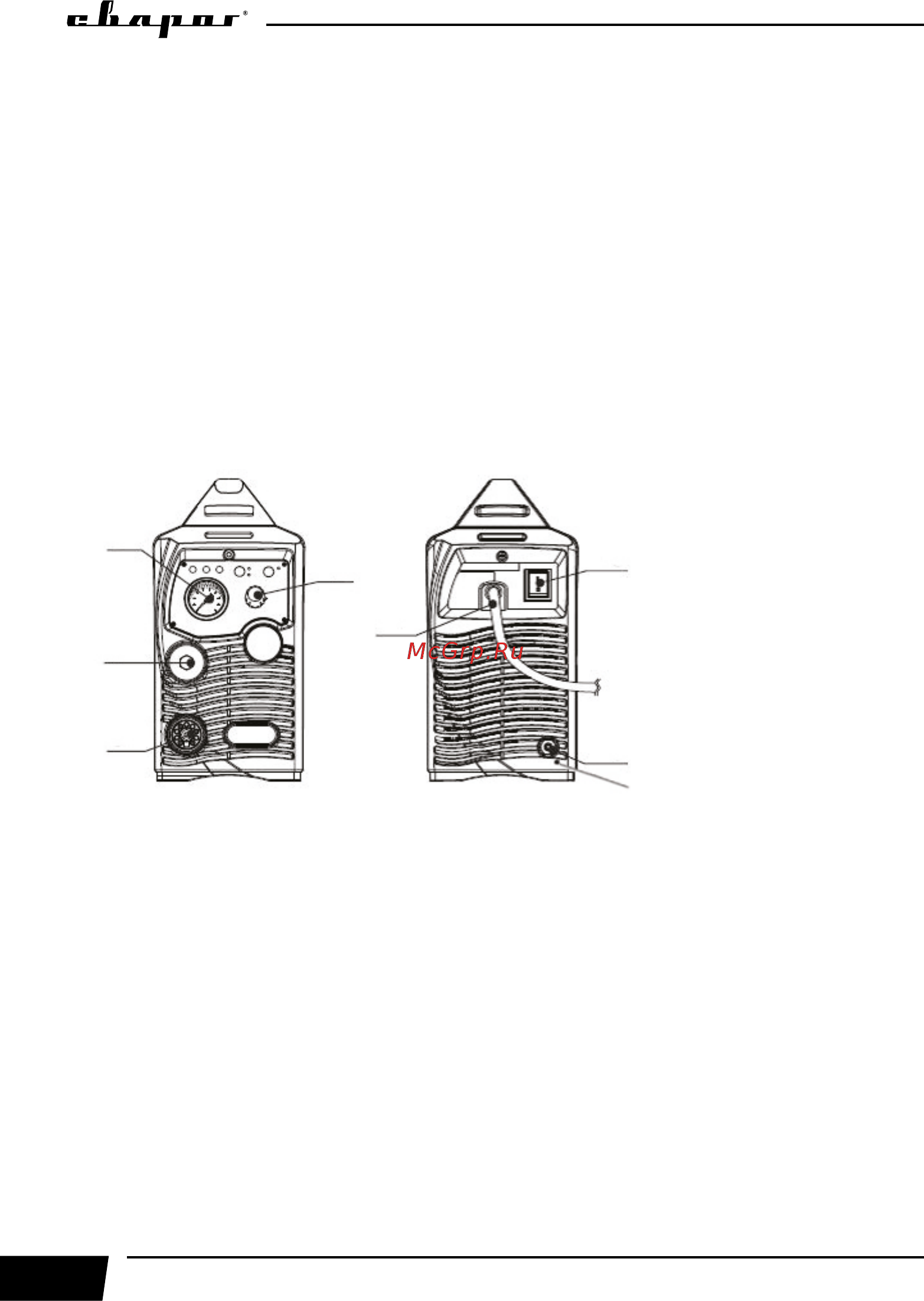

На рисунке 1.1 представлен внешний вид передней панели аппарата, на рисунке 1.2 –
задней панели, на рисунке 2 – внешний вид панели управления аппарата.
1. Центральный
адаптер
2. Панельная розетка
3. Манометр
4. Регулятор тока
реза
5. Сетевой кабель
6. Выключатель
7. Штуцер
(вход воздуха)
8. Дренажное
отверстие
Рис. 1.1 Рис. 1.2
1
2
3
4
5
6
7
8
