3.1. СБОРКА ПЛАЗМЕННОГО РЕЗАКА

Перед началом работы необходимо установить в плазменный резак все необходимые

детали. Индикатор на панели управления (3) (рис. 2) загорается, если части резака уста-

новлены не полностью или неправильно.

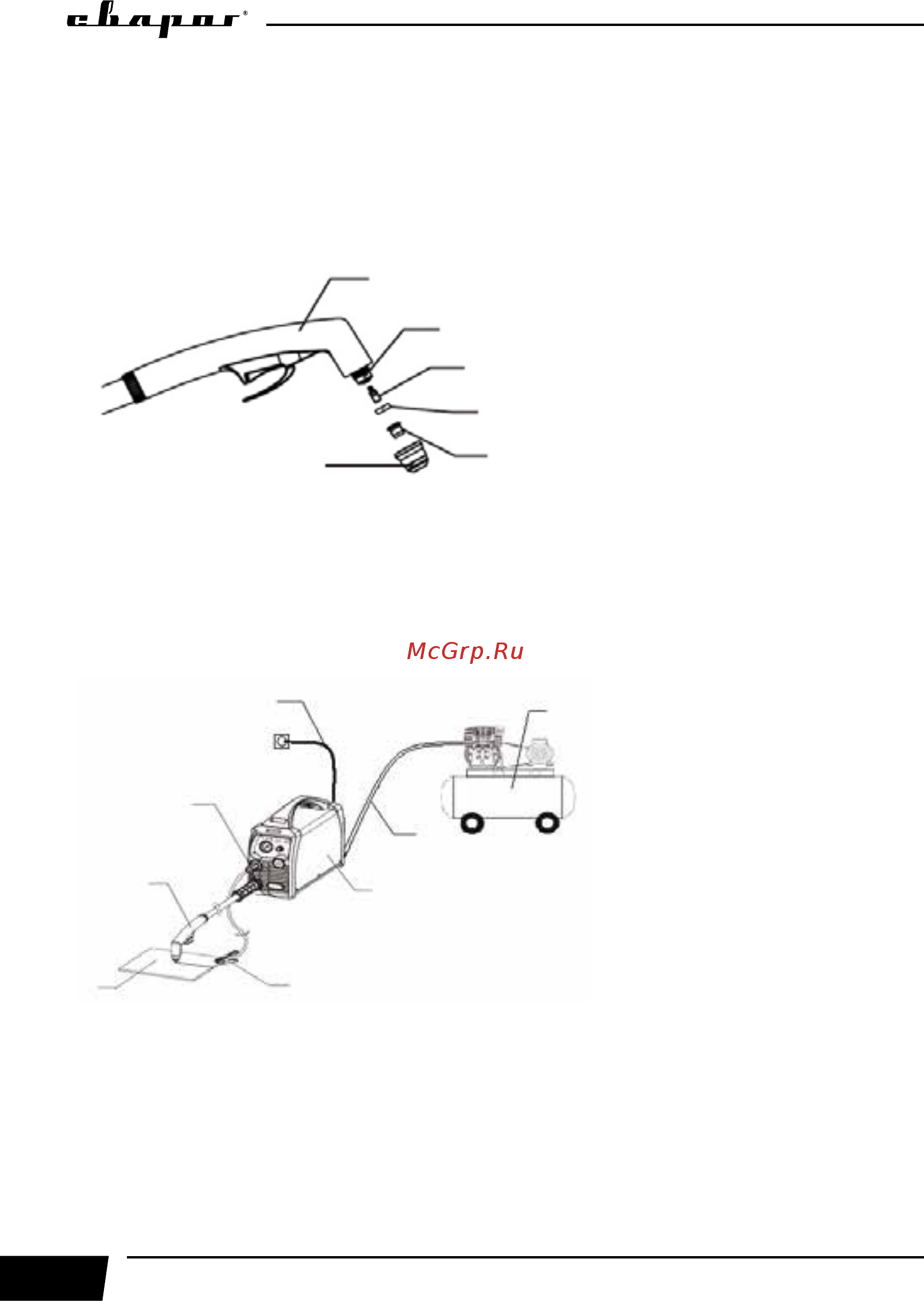

Схема сборки плазменного резака представлена на рисунке 3.

1. Держатель

2. Головка плазмотрона

3. Катод

4. Диффузор

5. Сопло

6. Насадка защитная

Рис. 3

3.2. ПОДКЛЮЧЕНИЕ АППАРАТА

Схема подключения оборудования показана на рисунке 4.

1. Заготовка

2. Плазменный резак

3. Кабельная вилка

4. Инверторный аппарат

5. Клемма заземления

6. Сетевой кабель

7. Газовый рукав

8. Компрессор

Рис. 4

Подключите аппарат к однофазной сети питания 220 вольт. Включите аппарат с помо-

щью выключателя на задней панели аппарата (6) (рис. 1.2), должен загореться индикатор

сети (1) (рис. 2).
