BATTIPAV CLASS 900S [12/20] Выполнение реза под углом 45

ЛИНЕЙКА С МИЛЛИМЕТРОВЫМИ

ДЕЛЕНИЯМИ, РАСПОЛОЖЕННАЯ НА

РАБОЧЕМ СТОЛЕ, СЛУЖИТ ТОЛЬКО ДЛЯ

ВЫПОЛНЕНИЯ ЛИНЕЙНОЙ РЕЗКИ.

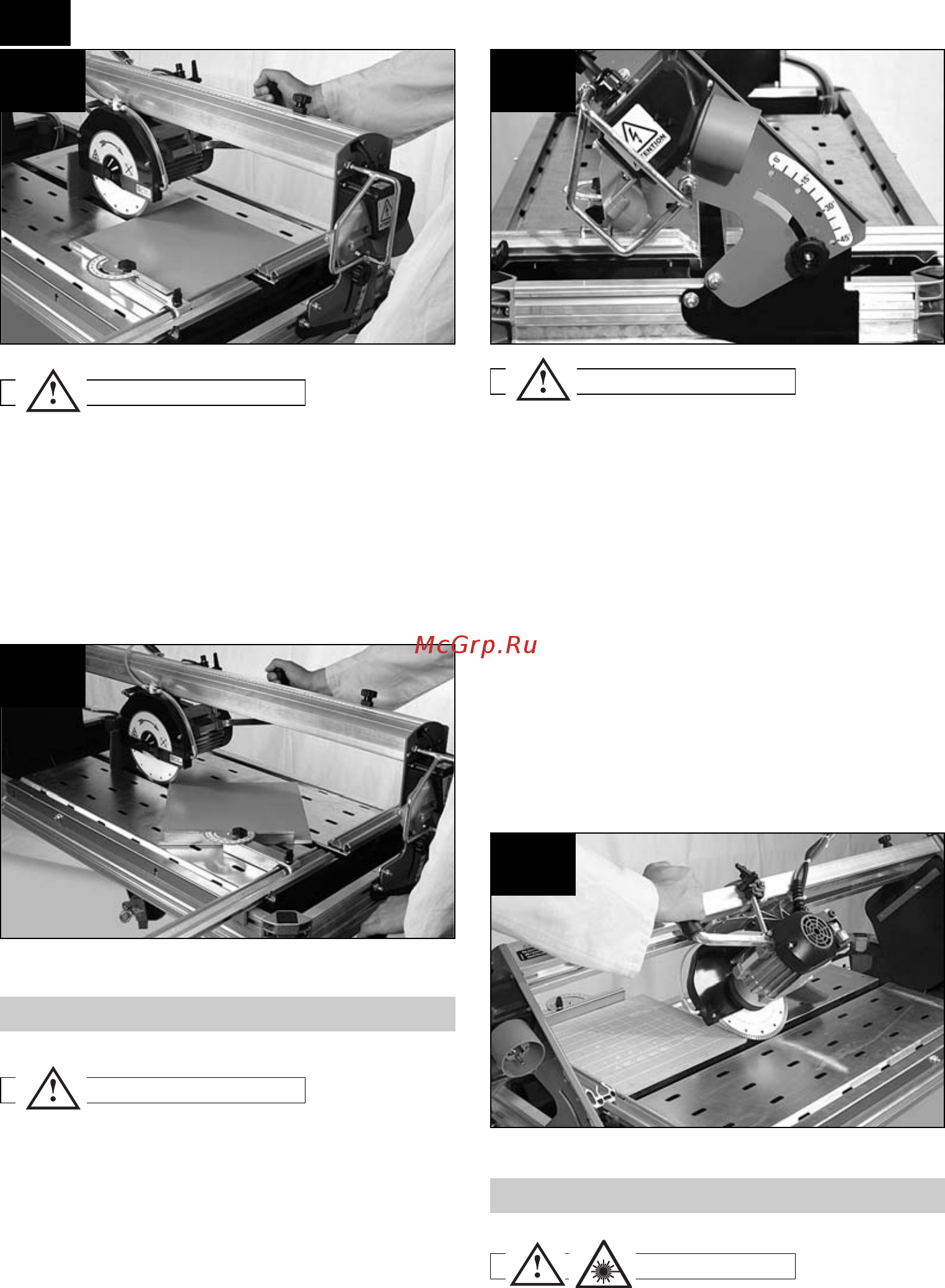

Для выполнения диагонального реза упереть

заготовку в зажимный угольник и выполнить

резку. (Фото 14)

Перед установкой положения режущей

головки убедиться, что:

- Станок выключен.

- Режущий диск не находится в движении.

Используя градуированную шкалу, расположенную на

стойке станка, привести приводную головку в

положение для резки под углом 45° и затянуть

фиксирующие рукоятки. (Фото 15)

С помощью зажимного рычага опускать режущую

головку, пока режущий диск не окажется на несколько

миллиметров ниже поверхности рабочего стола.

ПЕРЕД КАЖДОЙ РЕЗКОЙ УБЕДИТЬСЯ, ЧТО

РАЗРЕЗАЕМАЯ ПЛИТКА ХОРОШО

ЗАФИКСИРОВАНА НА ОПОРНОМ ЗАЖИМЕ.

При работе на станке CLASS можно задать:

a- длину реза с помощью рукояток регулировки

реза.

b- глубину реза, используя зажимный рычаг.

c- размер прямого реза, используя зажимный

угольник для плитки и градуированную

штангу, расположенную на рабочем столе.

Для возможных специальных видов обработки

можно установить любой угол реза от 0° до

45°градусов, указанных на боковой стороне

станка. (Фото 16)

ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА IIIA

635 нм, < 5 мВт

С помощью лазерного разметочного устройства

можно ускорить операции по резке.

Действительно, специальная лазерная система

ВНИМАНИЕ!

9. Лазерное разметочное устройство

ВНИМАНИЕ!

8. Выполнение реза под углом 45°

ВНИМАНИЕ!

RUS
