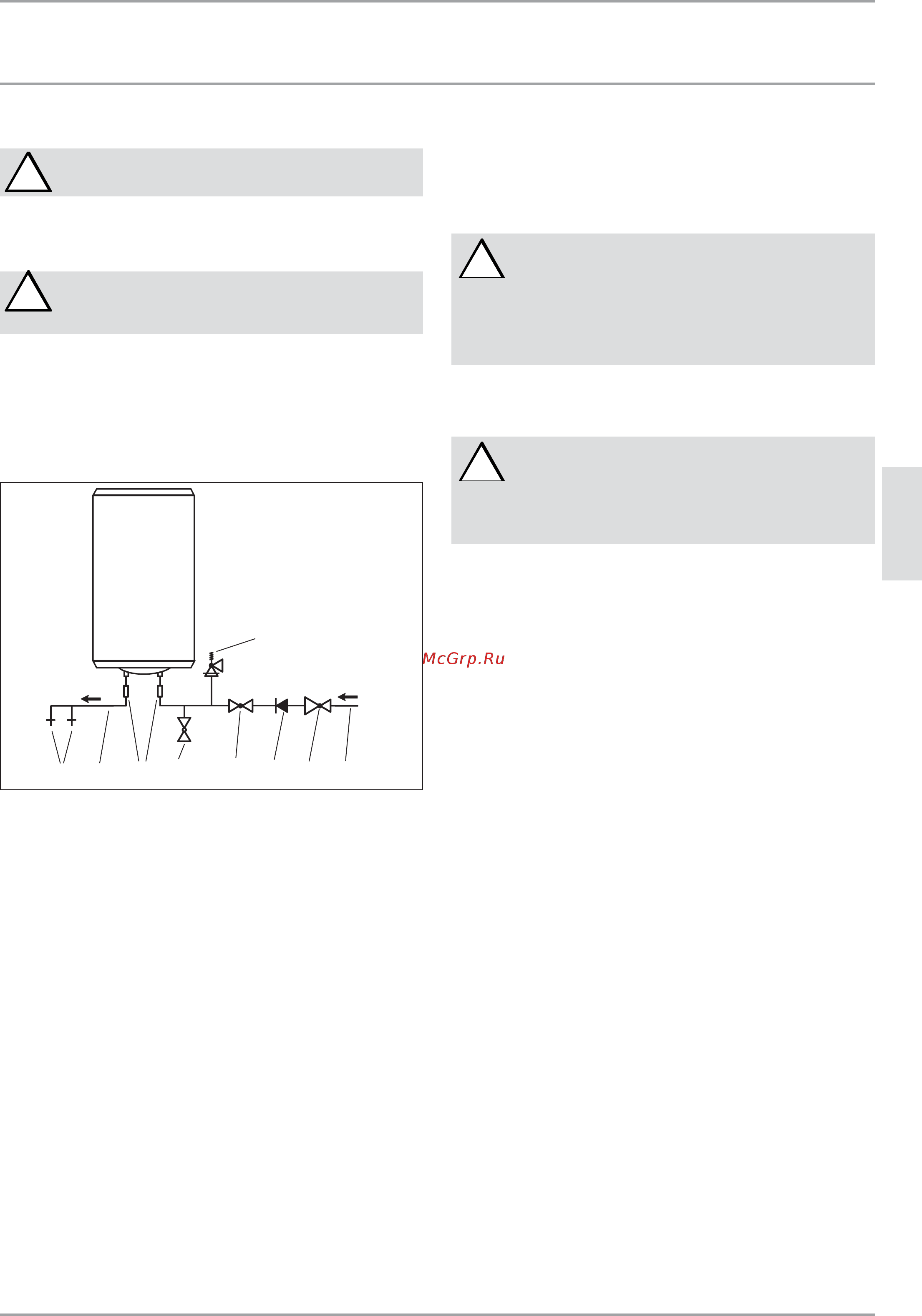

МОНТАЖ МОНТАЖ При подключении воды соблюдайте требования настоящего руководства а также специфические национальные нормы и правила Если давление воды выше 0 5 МПа 5 бар на линии подачи холодной воды необходимо устанавливать редуктор Подключение воды осуществляется скрыто герметично для снабжения водой нескольких точек отбора Прежде чем подключать линию холодной воды к бойлеру пропустите через нее достаточное количество воды чтобы в бойлер или в предохранительный клапан не попали инородные тела Подключите бойлер в соответствии со следующей схемой 10 1 3 Предохранительный клапан В результате нагрева питьевая вода в баке бойлера расширяется и создает в нем избыточное давление Предохранительный клапан защищает бойлер от недопустимо высокого давления А Опасность повреждения Бойлер необходимо устанавливать с мембранным предохранительным клапаном проверенного типа врезаемого в линию холодной воды Учитывайте документацию прилагаемую к предохранительному клапану в частности указания по технике безопасности и эксплуатации Периодически приводите предохранительный клапан в действие для предотвращения его заедания из за отложений извести А Слив для капающей воды с предохранительного клапана должен всегда оставаться открытым для отвода в атмосферу и его нельзя заужать Слив должен быть незамерзающим и иметь постоянный уклон Проверяйте надлежащую предохранительного клапана работоспособность Обратите внимание пользователя на предохранительный клапан его значение и на то как им управлять 10 1 4 Системы пластиковых труб Настенный бойлер может подключаться к системе пластиковых труб В случае неисправности возможен рост температуры до 95 С макс 0 6 МПа Используемые системы пластиковых труб должны быть расчитаны на такие нагрузки 10 1 5 Электрическое подключение 1 Предохранительный клапан 0 6 МПа 6 бар 2 Редуктор рекомендуется при напоре воды более 0 5 МПа 5 бар 3 Обратный клапан 4 Проходной запорный клапан дроссель 5 Подвод холодной воды 6 Сливной кран 7 Соединительный изолирующий элемент из красной латуни или пластмассы для холодной и горячей воды 8 Подвод горячей воды 9 Точки отбора Указание для медных трубопроводов Запрещается монтаж соединений из меди непосредственно на приборе В качестве соединительных изолирующих элементов для соединения труб мы рекомендуем красную латунь или пластмассовые переходники Установите расход на проходном запорном клапане макс на 18 л мин Электрическое подключение необходимо осуществлять с учетом настоящего руководства а также соответствующих действующих норм и правил специфических для страны где эксплуатируется бойлер В Федеративной Республике Германия к таковым относятся Правила монтажа силовых установок номинальным напряжением до 1000 В и предписания местных предприятий энергообеспечения а также ОЕ 0100 На каждом полюсе должно устанавливаться устройство расцепления с зазором между разомкнутыми контактами не менее 3 мм Для этого можно использовать например предохранители или выключатели Настенный бойлер предназначен только для стационарного подключения к питанию только на РЭН 30 50 В Настенный бойлер поставляется с подготовленным гибким соединительным кабелем длиной около 0 95 метра и наконечниками для жил Если длина кабеля недостаточна отсоедините соединительный кабель от клемм в приборе и удалите его Используйте соответствующий электромонтажный кабель 3 х 1 5 мм2 При укладке нового соединительного кабеля обеспечьте чтобы место где он будет проходить через существующий проход для кабеля было заделано и он был правильно проложен и подключен внутри прибора www stiebel eLtron com РБН Бт 37 РУССКИЙ 10 1 2 Патрубок для воды Установите предохранительный клапан на подводе холодной воды
