Способы монтажа водонагревателя

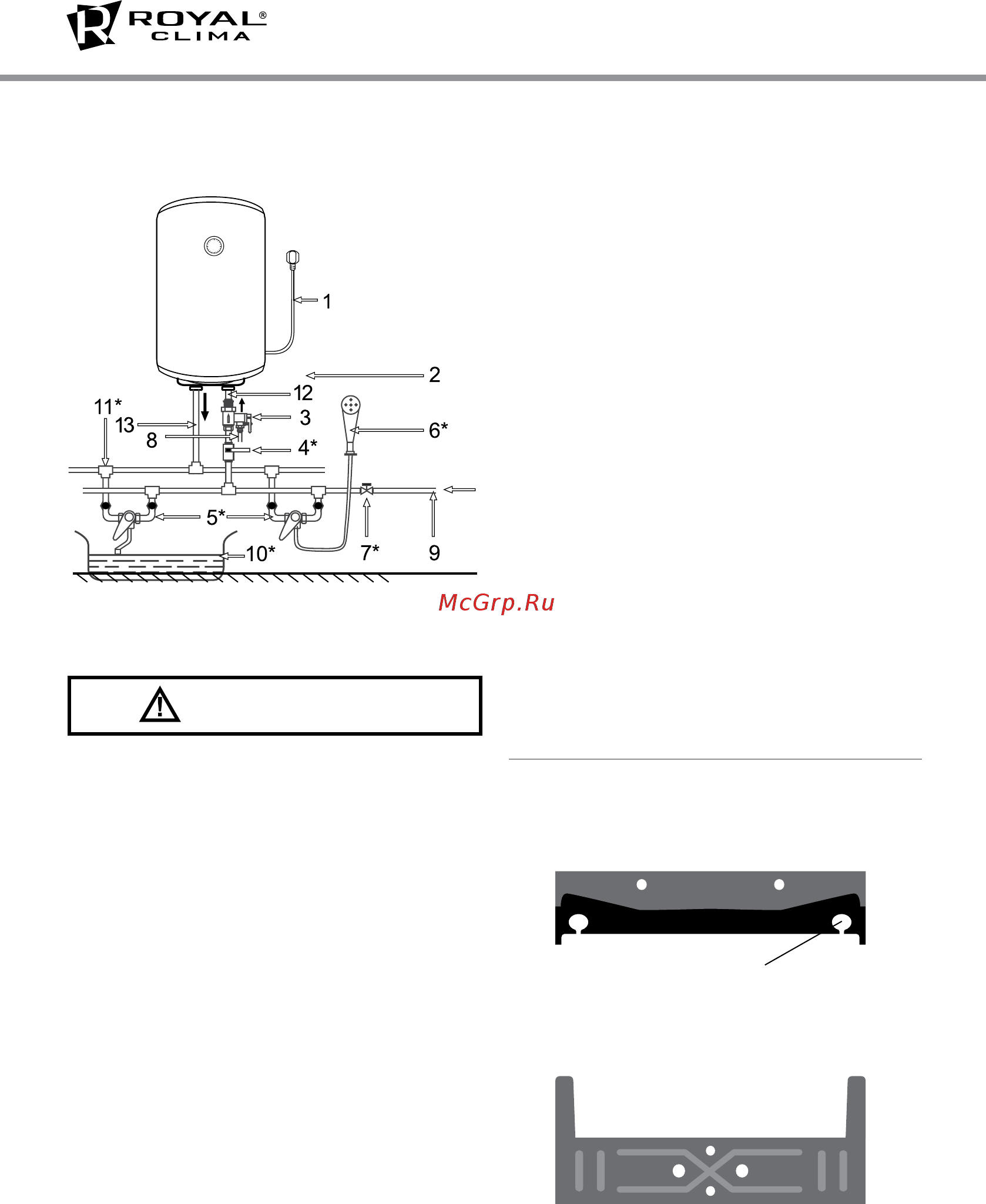

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 4.

Рис. 4

1. Сетевой шнур с вилкой

2. Смонтированный водонагреватель

3. Комбинированный предохранительный

клапан

4. Кран входа холодной воды*

5. Смеситель*

6. Душевая насадка*

7. Отсечной кран водопроводной магистрали

8. Сливная трубка

9. Водопроводная магистраль

10. Ванна*

11. Тройник*

12. Входной патрубок

13. Выходной патрубок

* Не входит в комплект поставки

УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Монтаж водонагревателя

Рис. 5

Рис. 5.1

Пожалуйста, для установки водонагревателя

используйте принадлежности, предоставлен-

ные производителем. Электрический водо-

нагреватель нельзя крепить на стене до того,

как вы убедитесь, что кронштейн установлен

надёжно и прочно. В противном случае элек-

трический водонагреватель может упасть

со стены, что может привести к его повре-

ждению и даже к серьёзным происшествиям

с причинением вреда здоровью и получением

травм. При определении точек для отверстий

под анкерные болты следует предусмотреть

свободное пространство между нижней ча-

стью водонагревателя и полом не менее 0,6 м.

Кронштейн крепления серии FORTUNA

Кронштейн крепления серии TINO

Болт > 8 мм

ВНИМАНИЕ!
