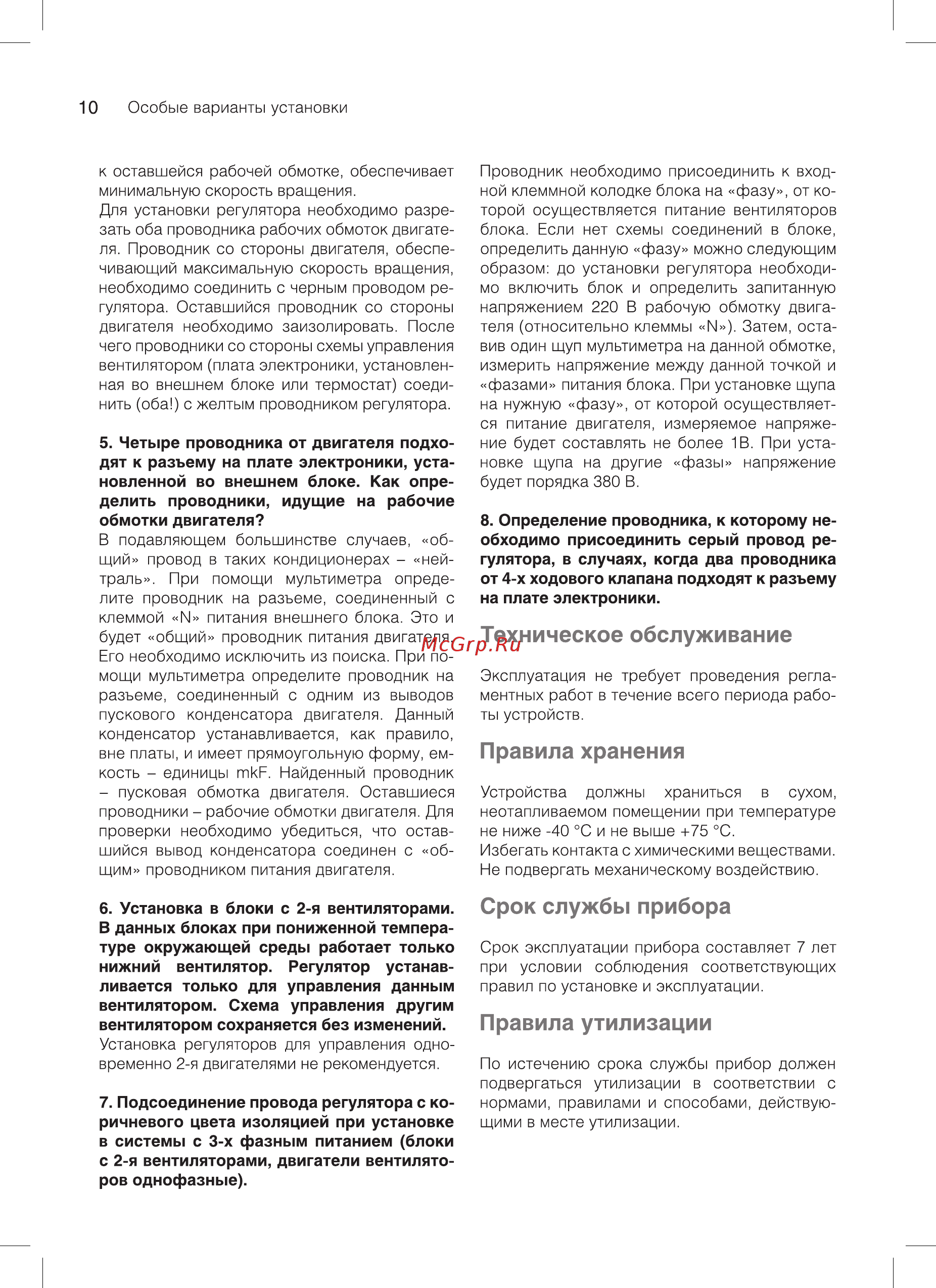

10 Особые варианты установки к оставшейся рабочей обмотке обеспечивает минимальную скорость вращения Для установки регулятора необходимо разре зать оба проводника рабочих обмоток двигате ля Проводник со стороны двигателя обеспе чивающий максимальную скорость вращения необходимо соединить с черным проводом ре гулятора Оставшийся проводник со стороны двигателя необходимо заизолировать После чего проводники со стороны схемы управления вентилятором плата электроники установлен ная во внешнем блоке или термостат соеди нить оба с желтым проводником регулятора 5 Четыре проводника от двигателя подхо дят к разъему на плате электроники уста новленной во внешнем блоке Как опре делить проводники идущие на рабочие обмотки двигателя В подавляющем большинстве случаев об щий провод в таких кондиционерах ней траль При помощи мультиметра опреде лите проводник на разъеме соединенный с клеммой М питания внешнего блока Это и будет общий проводник питания двигателя Его необходимо исключить из поиска При по мощи мультиметра определите проводник на разъеме соединенный с одним из выводов пускового конденсатора двигателя Данный конденсатор устанавливается как правило вне платы и имеет прямоугольную форму ем кость единицы гпкЕ Найденный проводник пусковая обмотка двигателя Оставшиеся проводники рабочие обмотки двигателя Для проверки необходимо убедиться что остав шийся вывод конденсатора соединен с об щим проводником питания двигателя 6 Установка в блоки с 2 я вентиляторами В данных блоках при пониженной темпера туре окружающей среды работает только нижний вентилятор Регулятор устанав ливается только для управления данным вентилятором Схема управления другим вентилятором сохраняется без изменений Установка регуляторов для управления одно временно 2 я двигателями не рекомендуется 7 Подсоединение провода регулятора с ко ричневого цвета изоляцией при установке в системы с 3 х фазным питанием блоки с 2 я вентиляторами двигатели вентилято ров однофазные Проводник необходимо присоединить к вход ной клеммной колодке блока на фазу от ко торой осуществляется питание вентиляторов блока Если нет схемы соединений в блоке определить данную фазу можно следующим образом до установки регулятора необходи мо включить блок и определить запитанную напряжением 220 В рабочую обмотку двига теля относительно клеммы М Затем оста вив один щуп мультиметра на данной обмотке измерить напряжение между данной точкой и фазами питания блока При установке щупа на нужную фазу от которой осуществляет ся питание двигателя измеряемое напряже ние будет составлять не более 1В При уста новке щупа на другие фазы напряжение будет порядка 380 В 8 Определение проводника к которому не обходимо присоединить серый провод ре гулятора в случаях когда два проводника от 4 х ходового клапана подходят к разъему на плате электроники Техническое обслуживание Эксплуатация не требует проведения регла ментных работ в течение всего периода рабо ты устройств Правила хранения Устройства должны храниться в сухом неотапливаемом помещении при температуре не ниже 40 С и не выше 75 С Избегать контакта с химическими веществами Не подвергать механическому воздействию Срок службы прибора Срок эксплуатации прибора составляет 7 лет при условии соблюдения соответствующих правил по установке и эксплуатации Правила утилизации По истечению срока службы прибор должен подвергаться утилизации в соответствии с нормами правилами и способами действую щими в месте утилизации
