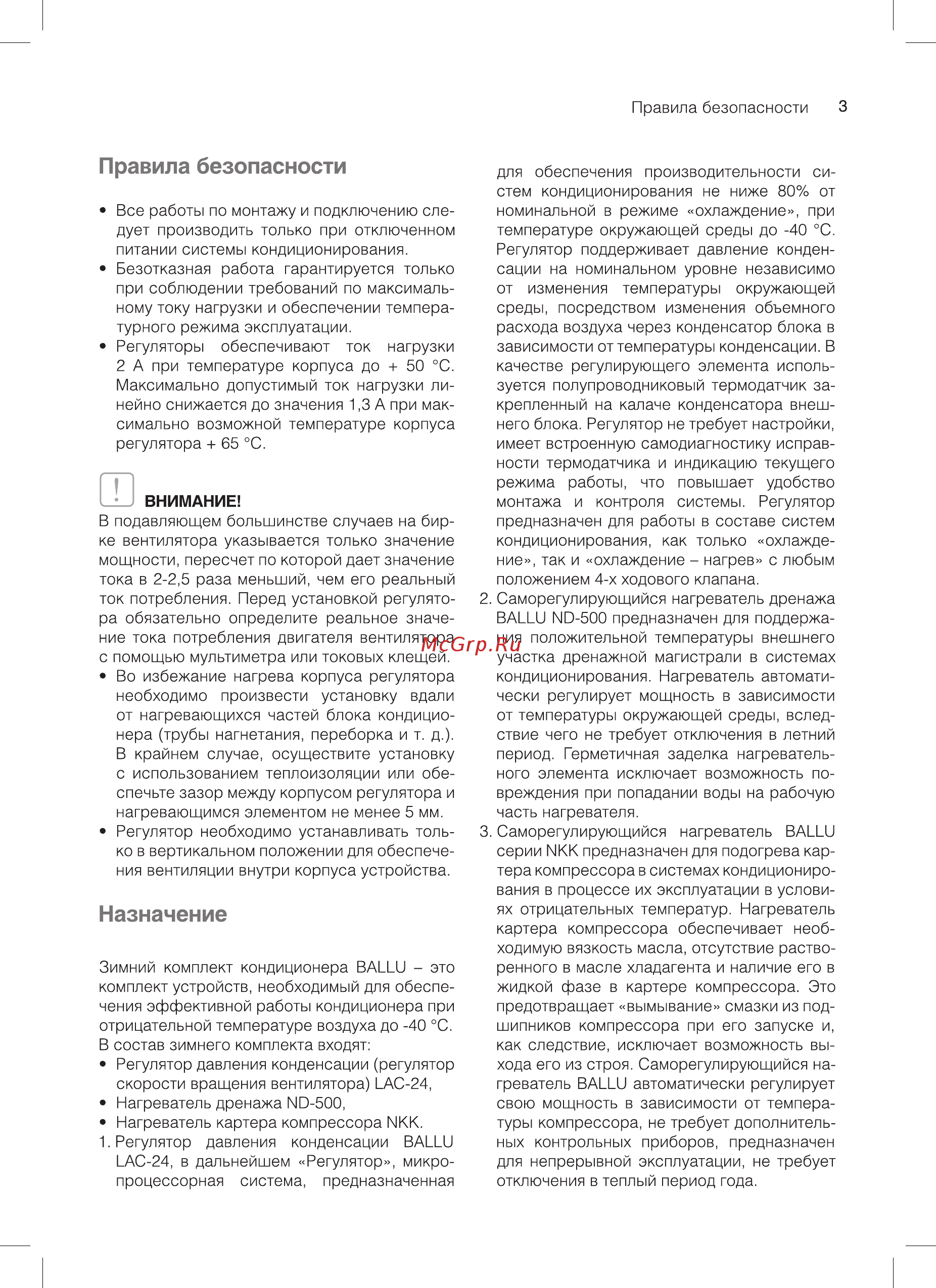

Правила безопасности 3 Правила безопасности Все работы по монтажу и подключению сле дует производить только при отключенном питании системы кондиционирования Безотказная работа гарантируется только при соблюдении требований по максималь ному току нагрузки и обеспечении темпера турного режима эксплуатации Регуляторы обеспечивают ток нагрузки 2 А при температуре корпуса до 50 С Максимально допустимый ток нагрузки ли нейно снижается до значения 1 3 А при мак симально возможной температуре корпуса регулятора 65 С ВНИМАНИЕ В подавляющем большинстве случаев на бир ке вентилятора указывается только значение мощности пересчет по которой дает значение тока в 2 2 5 раза меньший чем его реальный ток потребления Перед установкой регулято ра обязательно определите реальное значе ние тока потребления двигателя вентилятора с помощью мультиметра или токовых клещей Во избежание нагрева корпуса регулятора необходимо произвести установку вдали от нагревающихся частей блока кондицио нера трубы нагнетания переборка и т д В крайнем случае осуществите установку с использованием теплоизоляции или обе спечьте зазор между корпусом регулятора и нагревающимся элементом не менее 5 мм Регулятор необходимо устанавливать толь ко в вертикальном положении для обеспече ния вентиляции внутри корпуса устройства Назначение Зимний комплект кондиционера ВАБББ это комплект устройств необходимый для обеспе чения эффективной работы кондиционера при отрицательной температуре воздуха до 40 С В состав зимнего комплекта входят Регулятор давления конденсации регулятор скорости вращения вентилятора 1АС 24 Нагреватель дренажа М0 500 Нагреватель картера компрессора ИКК 1 Регулятор давления конденсации ВАБББ ЦХС 24 в дальнейшем Регулятор микро процессорная система предназначенная для обеспечения производительности си стем кондиционирования не ниже 80 от номинальной в режиме охлаждение при температуре окружающей среды до 40 С Регулятор поддерживает давление конден сации на номинальном уровне независимо от изменения температуры окружающей среды посредством изменения обьемного расхода воздуха через конденсатор блока в зависимости от температуры конденсации В качестве регулирующего элемента исполь зуется полупроводниковый термодатчик за крепленный на калаче конденсатора внеш него блока Регулятор не требует настройки имеет встроенную самодиагностику исправ ности термодатчика и индикацию текущего режима работы что повышает удобство монтажа и контроля системы Регулятор предназначен для работы в составе систем кондиционирования как только охлажде ние так и охлаждение нагрев с любым положением 4 х ходового клапана 2 Саморегулирующийся нагреватель дренажа ВАБББ ND 500 предназначен для поддержа ния положительной температуры внешнего участка дренажной магистрали в системах кондиционирования Нагреватель автомати чески регулирует мощность в зависимости от температуры окружающей среды вслед ствие чего не требует отключения в летний период Герметичная заделка нагреватель ного элемента исключает возможность по вреждения при попадании воды на рабочую часть нагревателя 3 Саморегулирующийся нагреватель ВАБББ серии МКК предназначен для подогрева кар тера компрессора в системах кондициониро вания в процессе их эксплуатации в услови ях отрицательных температур Нагреватель картера компрессора обеспечивает необ ходимую вязкость масла отсутствие раство ренного в масле хладагента и наличие его в жидкой фазе в картере компрессора Это предотвращает вымывание смазки из под шипников компрессора при его запуске и как следствие исключает возможность вы хода его из строя Саморегулирующийся на греватель ВАБББ автоматически регулирует свою мощность в зависимости от темпера туры компрессора не требует дополнитель ных контрольных приборов предназначен для непрерывной эксплуатации не требует отключения в теплый период года
