RGK С-28 [5/15] Устройствонивелира 2 устройствонивелира

 2.Устройствонивелира

9 8 6 7 12 11

2 3 4 5 10 13 14

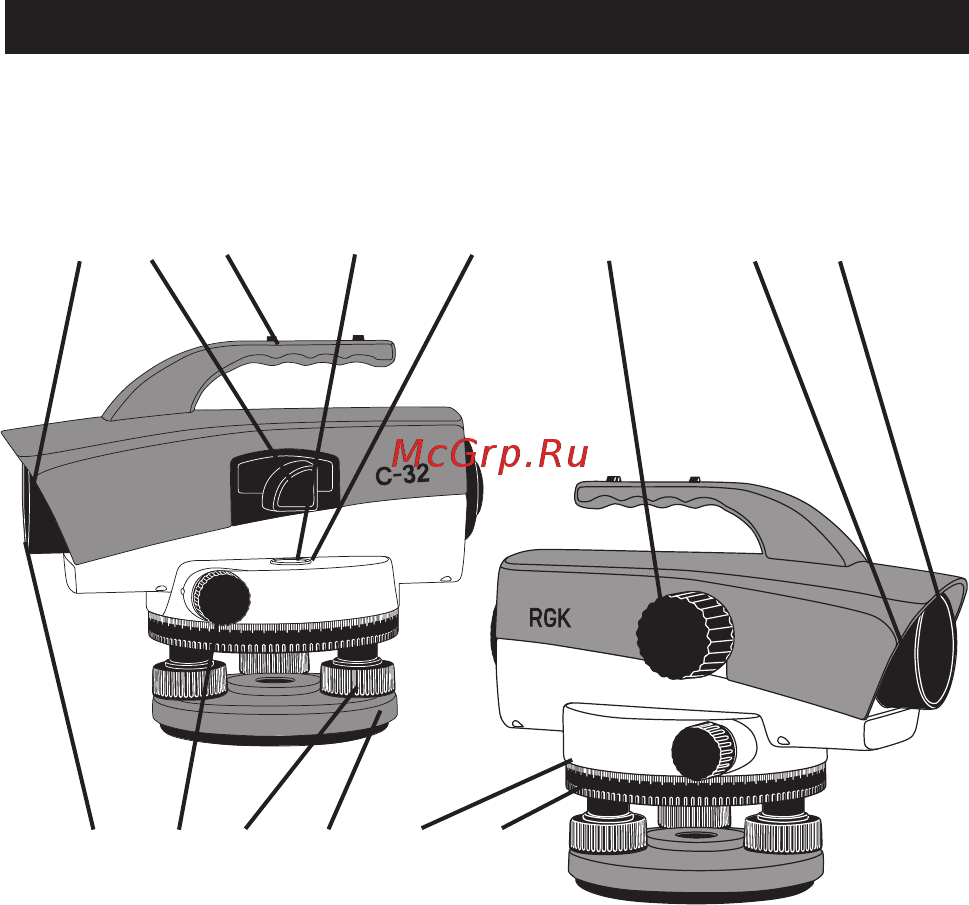

Нарис.1цифрамиобозначены:

1.Блендаобъектива,

2.Зеркальце(длянаблюде-

ниязакруглымуровнем),

3.Визир,

4.Юстировочныйвинт

круглогоуровня,

5.Круглыйуровень,

6.Подъемныйвинт,

7.Подставка,

8.Винтточнойнаводки,

9.Линзыобъектива,

10.Кремальера,

11.Горизонтальныйкруг,

12.Индексгоризонтально-

гокруга,

13.Кожухюстировочных

винтовсеткинитей,

14.Окуляр.

Рис. 1
