Устройство и принцип работы бензо
-
пилы
• Общий вид бензопилы приведен на рис.
F и
G, ее подробное устройство приведе-
но на схеме сборки (см. инструкцию). В
корпусе 4 смонтированы основные узлы
и механизмы бензопилы
: двухтактный
двигатель внутреннего сгорания с глуши-
телем и устройством зажигания, ручной
пусковой механизм 10, автоматическое
центробежное сцепление, цепной тормоз,
устройство для автоматической смазки
пильной цепи 2 и направляющей шины
1, топливный и масляный бачки, воздуш-
ный фильтр и другие элементы (см. схему
сборки). Бензопила оборудована рычагом
цепного тормоза 3, предназначенным для
мгновенной остановки пильной цепи 2 в
случае отброса направляющей шины 1.
Пуск двигателя бензопилы в работу
осу-
ществляется при помощи ручного пуско-
вого механизма 10, рукоятки пусковой 5 и
выключателя зажигания 1
4. Безопасность
оператора при использовании бензопилы
обеспечивает блокировочная клавиша 8,
которая предотвращает случайное нажа
-
тие на клавишу газа 6. При помощи руч
-
ки 17 управляют положением воздушной
заслонки карбюратора, что используется
при запуске и эксплуатации двигателя.
Под съемной крышкой 16 находится воз
-
душный фильтр, предназначенный для

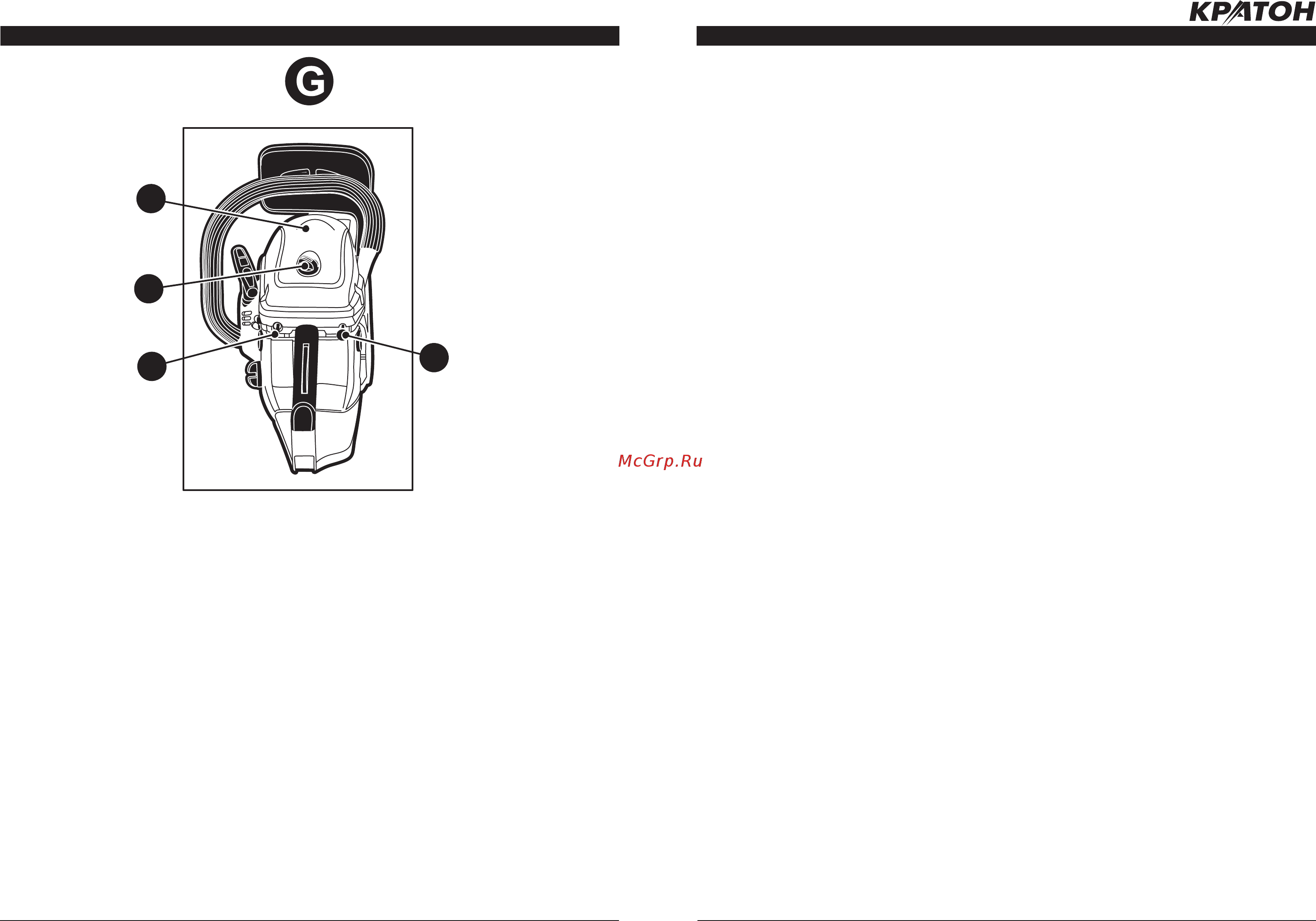

УСТРОЙСТВО БЕНЗОПИЛЫ (РИС. F/G)
27
14. Выключатель зажигания
15. Фиксатор
16. Крышка воздушного фильтра
17. Ручка воздушной заслонки
16
14
17
15
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. P)
Очистка воздушного фильтра
• Загрязненный воздушный фильтр может
вызвать проблемы с запуском бензопилы,
потерю мощности, неустойчивую работу
двигателя, а также может привести к зна
-
чительному снижению срока его службы.
Производите замену и очистку фильтра
чаще, чем указано в таблице, если дви-
гатель бензопилы работает в запыленных
условиях.
•
ВНИМАНИЕ! Запрещен запуск двигате-
ля со снятым или поврежденным воздуш
-
ным фильтром.
• Воздушный фильтр через 50 часов рабо-
ты (или раньше при сильном загрязнении)
необходимо очистить. Если через 100 ча-
сов работы мощность двигателя падает
или выхлопные газы приобрели нештат
-
ный цвет, воздушный фильтр необходимо
очистить или
заменить.
• Отверните фиксатор 15 и снимите крыш-
ку 16 (см. рис. G)
.
• Извлеките воздушный фильтр и промой-
те его в теплой чистой во
де с добавлени-
ем чистящего средства. Высушите воз-
душный фильтр.
• Смажьте воздушный фильтр небольшим
количеством моторного масла (2–3 г).
• После очистки установите все снятые
узлы и воздушный фильтр на штатное
место.
Проверка состояния свечи зажигания
• Отверните фиксатор 15 и снимите крыш-
ку 16 (см. рис. G).
• Снимите наконечник с высоковольтным
проводом, тем самым откроется доступ к
свече зажигания
(см. рис. Q).
• Выверните свечу зажигания при помощи
специального ключа.
• Если на свече зажигания образовался
нагар (отложения углерода), удалите его
с помощью раствора для очистки или с
помощью проволочной щетки.
• ВНИМАНИЕ! Для чистки свечи зажи-
гания используйте только проволочную
щетку с латунной щетиной. Щетина из
другого материала повредит электрод!
• Проверьте искровой промежуток свечи
зажигания. Искровой промежуток должен
находиться в пределах от 0,6 до 0,7 мм. В
случае необходимости отрегулируйте ис-
кровой промежуток, аккуратно подгибая
боковой электрод свечи зажигания.
• Установите свечу зажигания на штатное
место и затяните ее с моментом затяжки
20 Н·м. Не перетягивайте свечу зажига-
ния, иначе возможно повреждение резь-
бы в головке цилиндра двигателя бензо-
пилы.
• ВНИМАНИЕ! Вкручивайте свечу зажига-
ния только в холодный двигатель.
• При необходимости замените свечу. По-
сле профилактики или замены свечи не
забудьте установить на нее наконечник с
высоковольтным проводом.
• После выполнения этой операции уста-
новите все снятые узлы и детали на штат-
ное место.
