Кратон GCS-1800/400 [14/18] 2 22 23 1
![Кратон GCS-1800/400 [14/18] 2 22 23 1](/views2/1394424/page14/bge.png)
Распаковка и подготовка бензопилы к
пробному пуску
• Откройте коробку, в которую упакова-
на бензопила и комплектующие детали.
Проверьте комплектность бензопилы и
отсутствие видимых механических по
-
вреждений.
• Удалите чистой сухой ветошью консер-
вационную смазку с неокрашенных ме-
таллических поверхностей бензопил
ы и
режущей гарнитуры.
• Подготовьте рабочий стол для сборки
и регулировки бензопилы. Место сборки
бензопил
ы должно иметь общее освеще-
ние.
• Положите бензопилу, комплектующие
детали, слесарный инструмент и мате
-
риалы на рабочий стол. Подготовьте за-
16
• Затем сделайте нижний подпил (см. рис.
N) и убедитесь, что он точно совпадает
с нижней частью верхнего пропила. Глу
-
бина направляющей зарубки должна со-
ставлять 1/4 диаметра ствола, а угол дол
-
жен быть примерно 45
0
.
• Линия, образуемая внутренним углом
направляющей зарубки, должна быть
строго горизонтальной и находиться под
прямым углом к выбранному направле
-
нию падения.
Валочный пропил
• Валочный пропил делается с противо-
положной стороны ствола и должен так
-
же быть строго горизонтальным. Стойте с
правой стороны ствола и работайте ниж
-
ней кромкой направляющей шины (веду-
щей частью пильной цепи).
• Валочный пропил (см. рис. P) должен
быть расположен примерно на 3
–5 см
выше нижнего подпила.
• Пилите при максимальной скорости
пильной цепи, медленно погружая пилу
в ствол. Внимательно следите за возмож
-
ным движением дерева в сторону, проти-
воположную от выбранного направления
падения. Введите валочные клинья или
валочный ломик как только глубина ва
-
лочного пропила позволит это сделать.
• Готовый и правильный валочный пропил
должен располагаться параллельно ниж-
нему подпилу направляющей зарубки,
оставляя между ними недопил, толщиной
не менее 1/10 диаметра ствола.
• Недопил, играет роль шарнира и необхо-
дим для управления направлением паде-
ния дерева. Если недопил, будет слишком
мал или валочный пропил будет сделан
насквозь, а также, если направляющая
зарубка и валочный пропил неправильно
расположены по отношению друг к другу,
Вы потеряете контроль над деревом.
• При приближении валочного пропила к
направляющей зарубке дерево должно
начать падать, или свалите его при по
-
мощи валочного клина или валочного ло-
мика.
25

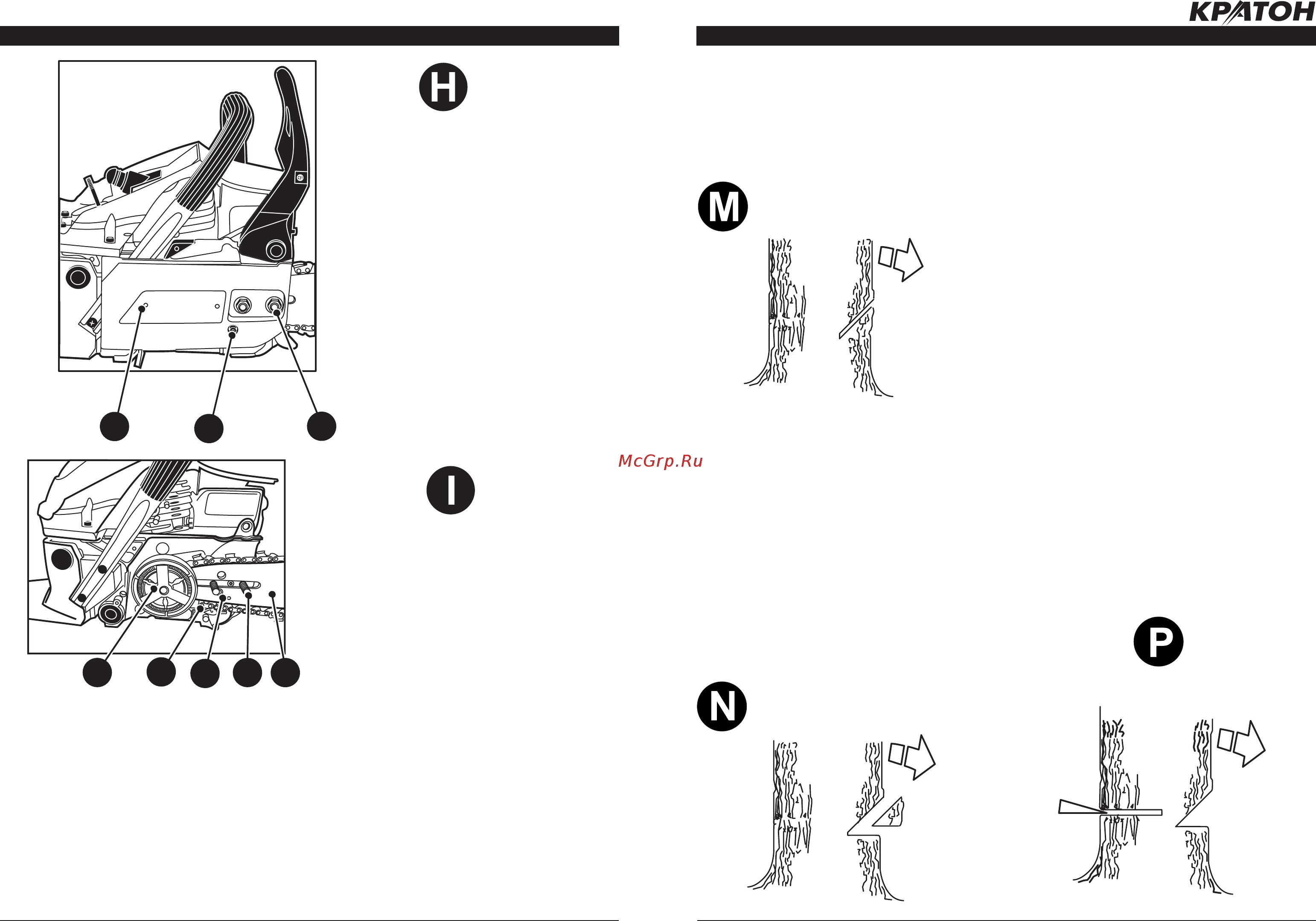

1. Шина направляющая
2. Цепь пильная
18. Крышка защитная
19. Винт натяжного устройства
20. Гайка (2 шт.)
21. Приводной узел
22. Штифт
23. Шпилька
18
19
ПОДГОТОВКА К РАБОТЕ (РИС. H/I)
www.kraton.ru
РАБОТА С БЕНЗОПИЛОЙ (РИС. L/M/N/P)
20
21 2
22
23
1
