ПОДГОТОВКА К РАБОТЕ (РИС. H/I)
ВНИМАНИЕ! Операции по сборке или регули-
ровке бензопилы производите только при
остановленном и остывшем двигателе.
Во
избежание травм все действия с
пильной
цепью выполняйте в защитных рукавицах.
ВНИМАНИЕ! Бензопила поставляется с пу-
стым масляным бачком. Обязательно до
ввода бензопилы в эксплуатацию залейте
масло в масляный бачок. Работа при отсутствии масла в масляном бачке или
при его уровне ниже минимальной отметки неминуемо приведет к выходу из
строя бензопилы и режущей гарнитуры. ВНИМАНИЕ! Перед сборкой или регу-
лировкой бензопилы необходимо надеть спецодежду и защитные средства.
Будьте предельно внимательны и осторожны. Невыполнение требований
данной инструкции может привести к серьезным или смертельным травмам
оператора или других лиц.
15
www.kraton.ru
26
УСТРОЙСТВО БЕНЗОПИЛЫ (РИС. F/G)
очистки воздуха поступающего в карбю-
ратор двигателя. Крышка 16 на корпусе
бензопилы 4 крепится при помощи фик-
сатора 15. Для удержания бензопилы в
процессе работы и транспортирования
предусмотрены рукоятка передняя 11 и
рукоятка задняя 7.
• Для предотвращения затягивания бен-
зопилы в распил при пилении нижней
стороной
направляющей шины 1 пред-
усмотрен специальный зубчатый упор 13.
Привод пильной цепи 2 закрыт защитной
крышкой. Бензопила оборудована улови-
телем, предназначенным для улавлива-
ния пильной цепи 2 при ее обрыве или
срыве с направляющей шины 1.
Рычаг
цепного тормоза 3 является одновремен-
но защитным щитком, предохраняющим
левую руку оператора при обрыве пиль-
ной цепи 2 или ее срыве с направляющей
шины 1.
• Топливная смесь необходимая для ра-
боты двигателя бензопилы заливается в
топливный бачок оснащенный крышкой 9.
Смазка направляющей шины 1 и пильной
цепи 2 осуществляется автоматически в
процессе пиления с помощью устройства
автоматической смазки. Заливка необ-
ходимого количества масла в масляный
бачок осуществляется через горловину
оснащенную крышкой 12.
• От работающего двигателя бензопилы
крутящий момент передается на узел
центробежного сцепления. При нажатии
на клавишу газа 8, обороты двигателя
бензопилы увеличиваются до рабочих
параметров, включается узел центро-
бежного сцепления, и ведущая звездоч
-
ка приводного узла начинает вращаться.
Ведущая звездочка приводит в движение
(протягивает) пильную цепь 2 по направ-
ляющей шине 1. Процесс пиления древе
-
сины осуществляется режущими зубьями
пильной цепи 2, протягиваемой по же-
лобу направляющей шины 1. Для обе-
спечения передачи крутящего момента
от ведущей звездочки и протягивания по
направляющей шине 1 в нижней части
пильной цепи 2 предусмотрены ведущие
фасонные звенья. Для снижения сил тре-
ния и предотвращения преждевременно-
го износа режущей гарнитуры в передней
части направляющей шины 1 предусмо-
трена ведомая звездочка.

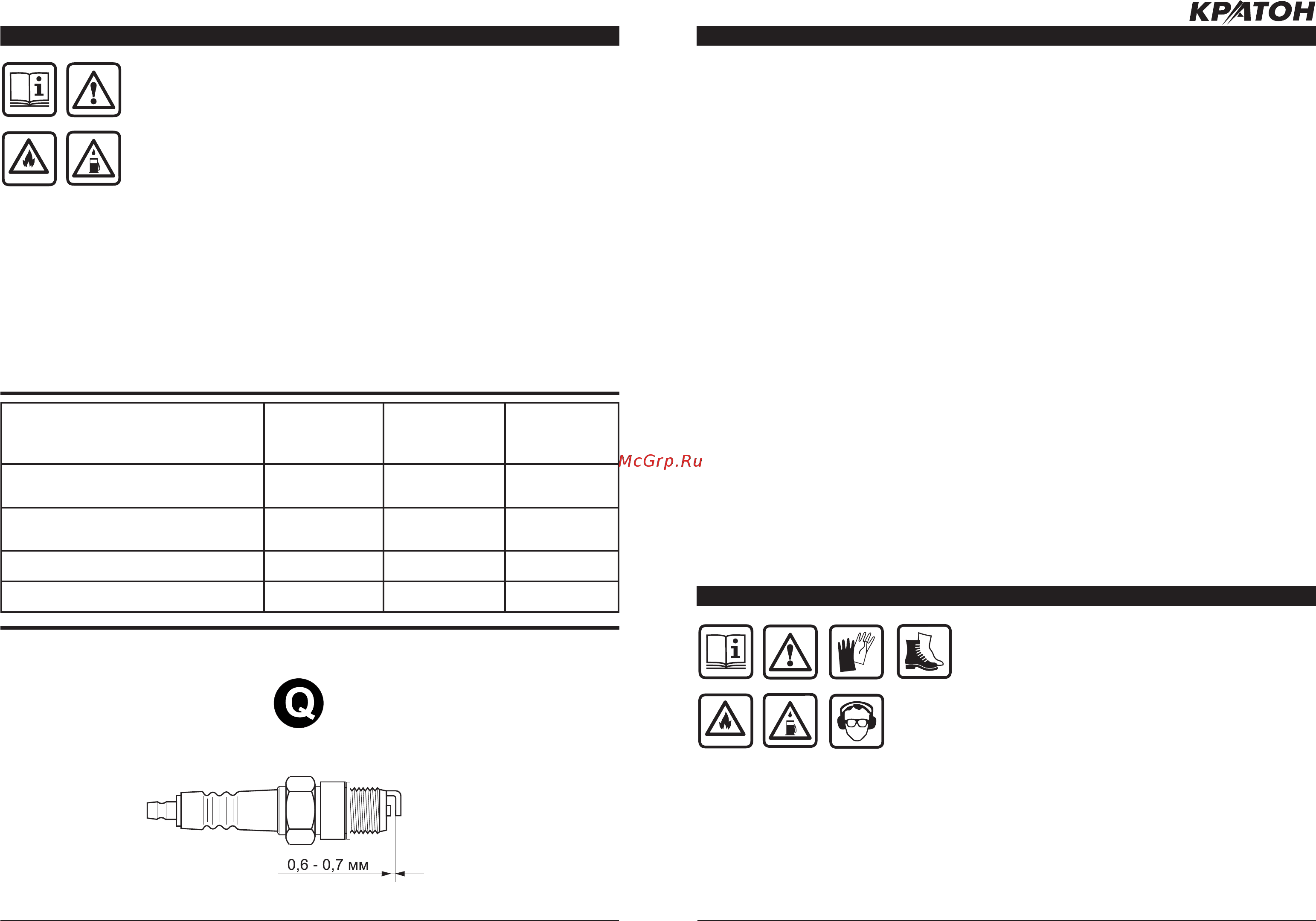

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. Q)
ВНИМАНИЕ! Перед началом любых работ по техническому
обслуживанию остановите двигатель бензопилы и дайте
ему остыть. Обязательно снимите наконечник с высоко
-
вольтным проводом со свечи зажигания. Самостоятельно
можно выполнять только те виды работ по техническому
обслуживанию, которые описаны в данной инструкции. Все
другие работы, в особенности обслуживание двигателя и
ремонт, должны выполняться только квалифицированным
специалистом. Некомпетентно проведенные работы могут привести к по-
ломке бензопилы
.
В таблице «Виды и периодичность технического обслуживания» указаны интер
-
валы технического обслуживания. Если бензопила работает в запыленных условиях
или с нагрузкой близкой к максимальной, интервалы между выполнением операций
технического обслуживания должны быть сокращены. Техническое обслуживание бен
-
зопилы должно выполняться с учетом степени загрязнения фильтра и износа деталей
двигателя.
Наименование операции техни-
ческого обслуживания
Через каж-
дые 8 часов
работы
Через каж-
дые 50 часов
работы
Через каж-
дые 100 ча-
сов работы
Очистите бензопилу и проверьте
затяжку болтов и гаек
+
Очистите свечу зажигания и от-
регулируйте искровой зазор
+
Очистите воздушный фильтр
+
Замените воздушный фильтр
+
