Инструкция по эксплуатации Страница: 2

Champion GG7000E+ATS+газоотв. [2/4] Схема подключения рис

1 2 3

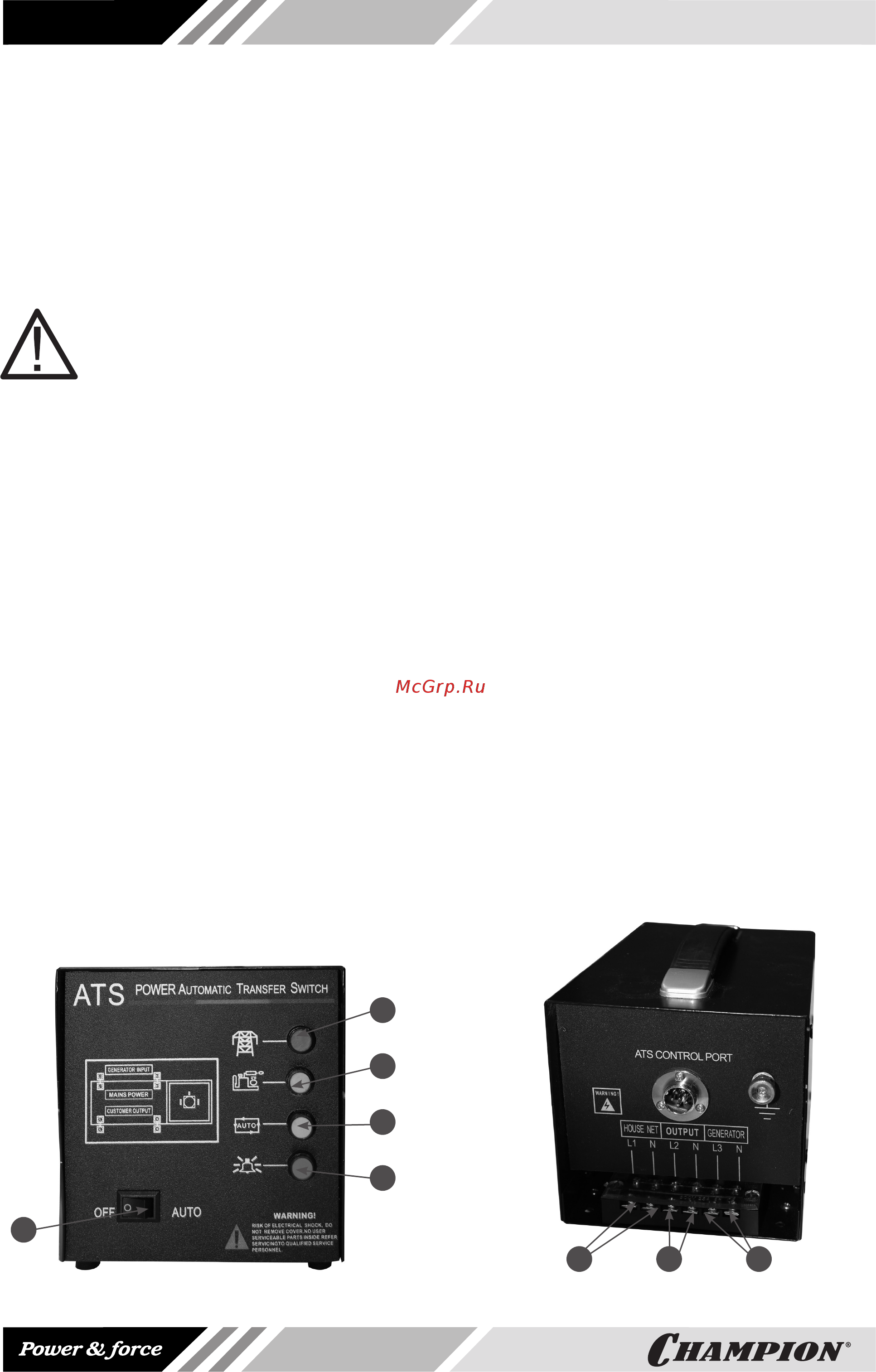

КОНТРОЛЬНАЯ ПАНЕЛЬ

(РИС.1)

1. Выключатель ATS. В положении OFF

блок ATS выключен. В положении AUTO

блок ATS находится в автоматическом

режиме работы.

2. Индикатор общей сети электроснабже-

ния. Контрольная лампочка загорается

при подаче напряжения на ATS от наруж-

ных сетей.

3. Индикатор генератора. Контрольная лам-

почка загорается при подаче напряжения

на ATS от генератора.

4. Индикатор ATS. Лампочка горит, когда

ATS работает в автоматическом режиме.

5. Индикатор ошибок. Лампочка загорает-

ся при невозможности запуска генерато-

ра или возникновения неисправности во

время работы генератора. В этом слу-

чае ATS блокирует автоматический за-

пуск или работу генератора до устране-

ния причины неисправности.

Рис.1

СХЕМА ПОДКЛЮЧЕНИЯ

(РИС.2)

1. Клеммы подключения (линия L1/N) об-

щей сети электроснабжения

2. Клеммы подключения (линия L2/N) по-

требителей.

3. Клеммы подключения (линия L3/N) пода-

чи электроснабжения от генератора.

Рис.2

НАЗНАЧЕНИЕ СИСТЕМЫ ATS

Использование системы ATS гарантирует по-

дачу электроэнергии при внезапных отклю-

чениях электричества в общих сетях. Ког-

да прекращается подача электроэнергии от

наружной сети, система может автоматиче-

ски запустить генератор в течение 2-3 се-

кунд и обеспечить потребителей необходи-

мой электроэнергией.

ВНИМАНИЕ!

Суммарная мощность подключа-

емых потребителей с учетом ко-

эффициентов пусковых токов не

должна превышать номинальной

мощности генератора.

Когда подача электроэнергии в общих сетях

возобновлена, система ATS переклю-чит

потребителей на общую сеть подачи элек-

троэнергии, и автоматически остановит ге-

нератор.

Система ATS полностью автоматизирова-

на и готова к работе, разработана согласно

требованиям безопасности.

Система ATS может работать без какого-

либо управления оператором, выполняя

все процессы самостоятельно.

Система ATS оснащена функцией захвата

ошибки при запуске или работе генератора,

и не даст возможности использовать неис-

правный генератор до устранения возник-

шей проблемы.

После подключения всех проводов соглас-

но схеме и указанию инструкции по эксплу-

атации система может сразу же использо-

ваться без каких-либо дополнительных на-

строек.
