РАБОТА СИСТЕМЫ ATS

(РИС.3)

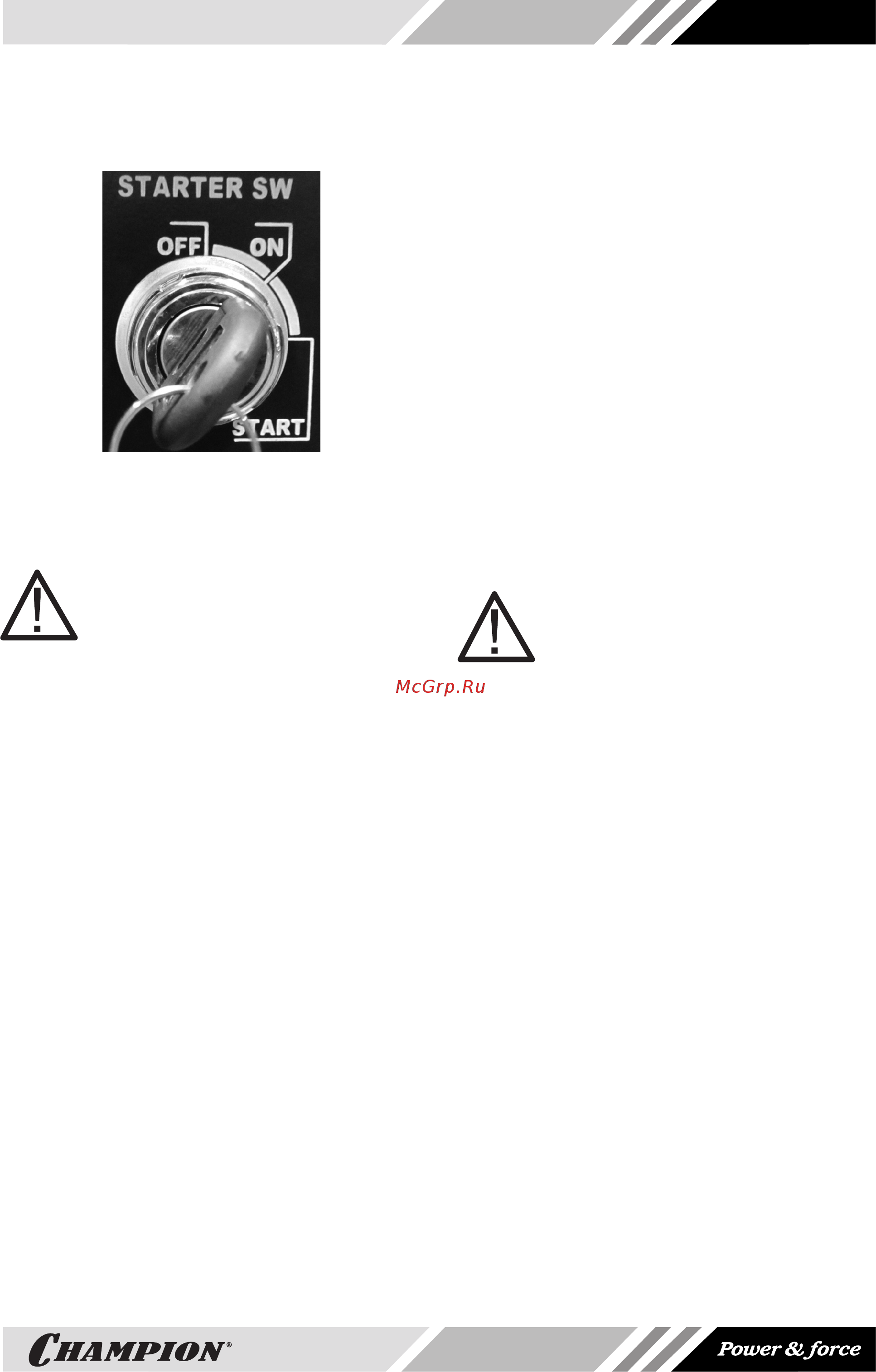

Рис.3

Подключите блок ATS согласно Рис.2. Уста-

новите выключатель (1) Рис.1 в положение

AUTO.

ВНИМАНИЕ!

Ключ зажигания установите в по-

ложение ON (Рис.3).

Когда прекращается подача электроэнергии

от наружной сети, система ATS немедленно

запускает программу запуска.

Сначала, автоматически отключается соеди-

нение между нагрузкой пользователя и об-

щей сетью электроснабжения. Через 2-3 се-

кунды система запускает двигатель генера-

тора и производит проверку работы генера-

тора. При стабильной работе генератора си-

стема через 12 сек. после запуска двигателя

соединяет генератор с потребителями элек-

троэнергии.

Когда возобновляется подача электроэнер-

гии от общей сети электроснабжения, систе-

ма производит проверку стабильности пода-

ваемой электроэнергии. Если она стабильна

в течение 10 секунд, система ATS автомати-

чески переключает потребителя на питание

электроэнергий из общей сети. Генератор ра-

ботает без нагрузки в течение 5 секунд, затем

система ATS останавливает генератор.

В автоматическом режиме, при питании потре-

бителей от наружного источника электроснаб-

жения, блок ATS контролирует рабочее со-

стояние аккумуляторной батареи генератора

и при необходимости подзаряжает ее. Таким

образом, аккумуляторная батарея генератора

всегда находится в рабочем состоянии.

ЗАПУСК ДВИГАТЕЛЯ

Запуск двигателя происходит в следующей

последовательности.

1. Первый запуск двигателя длится 3-4 се-

кунды. Запуск не удался - остановка на

5 секунд

2. Второй запуск двигателя длится 4-5 се-

кунд. Запуск снова не удался - останов-

ка на 5 секунд.

3. Третий запуск генератора длится 5 се-

кунд.

При невозможности запуска генератора по-

сле трех попыток , ATS остановит программу

и загорится лампочка индикатора ошибок. В

этом случае необходимо проверить и устра-

нить проблему запуска двигателя, а затем

перезапустить систему ATS. Для этого необ-

ходимо выключатель (1) Рис.1. установить в

положение OFF и через 2-3 сек. вновь уста-

новить в положение AUTO.

ВНИМАНИЕ!

Если во время работы происходит

поломка генератора и прекраща-

ется подача электроэнергии по-

требителям, система ATS оста-

новит двигатель и загорится лам-

почка индикатора ошибок.
