Elitech 181253 КПБ 190/6+ОН [5/12] Руководство по эксплуатации
![Elitech 181253 КПБ 190/6+ОН [5/12] Руководство по эксплуатации](/views2/1367157/page5/bg5.png)
Содержание
- Www elitech tools ru 1
- Ене 1
- Еытесн 1
- Коаксиальные безмасляные 1
- Компрессоры поршневые 1
- Руководство по эксплуатации 1
- Руководство по эксплуатации 2
- Содержание 2
- Руководство по эксплуатации 3
- Еас 4
- Описание компрессора 4
- Рис 1 4
- Руководство по эксплуатации 4
- Таблица 1 4
- Технические характеристики 4
- Руководство по эксплуатации 5
- Руководство по эксплуатации 6
- Руководство по эксплуатации 7
- Руководство по эксплуатации 8
- Воздушный фильтр 9
- Возможные неисправности и методы их устранения 9
- Еас 9
- Рис 13 9
- Руководство по эксплуатации 9
- Снять кожух поршневого блока рис 1 поз 4 открутив винты крепления 2 извлечь из головки блока воздушный фильтр губчатый элемент рис 13 и промыть его в мыльном растворе 3 просушить фильтр и установить на место внимание запрещается работать с компрессором без установленного воздушного фильтра 9
- Чистка воздушного фильтра 9
- Руководство по эксплуатации 10
Похожие устройства
- Ensto FinnMat EFHFM130.075 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.1 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.10 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.125 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.12 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.3 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.4 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.5 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.8 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.6 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.05 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.25 Инструкция по эксплуатации
- Ensto FinnMat EFHFM130.7 Инструкция по эксплуатации
- Carver PPG-8000Е Инструкция по эксплуатации
- Carver PPG-6500Е Инструкция по эксплуатации
- Ergomax GA 7400Е Руководство по эксплуатации
- Ensto FinnMat EFHFM130.2 Инструкция по эксплуатации
- Ariston ABS VELIS INOX QH 80 D Инструкция по эксплуатации
- KRONWERK KB 5000 Инструкция по эксплуатации
- Lumme LU-2602 красный гранат Инструкция по эксплуатации

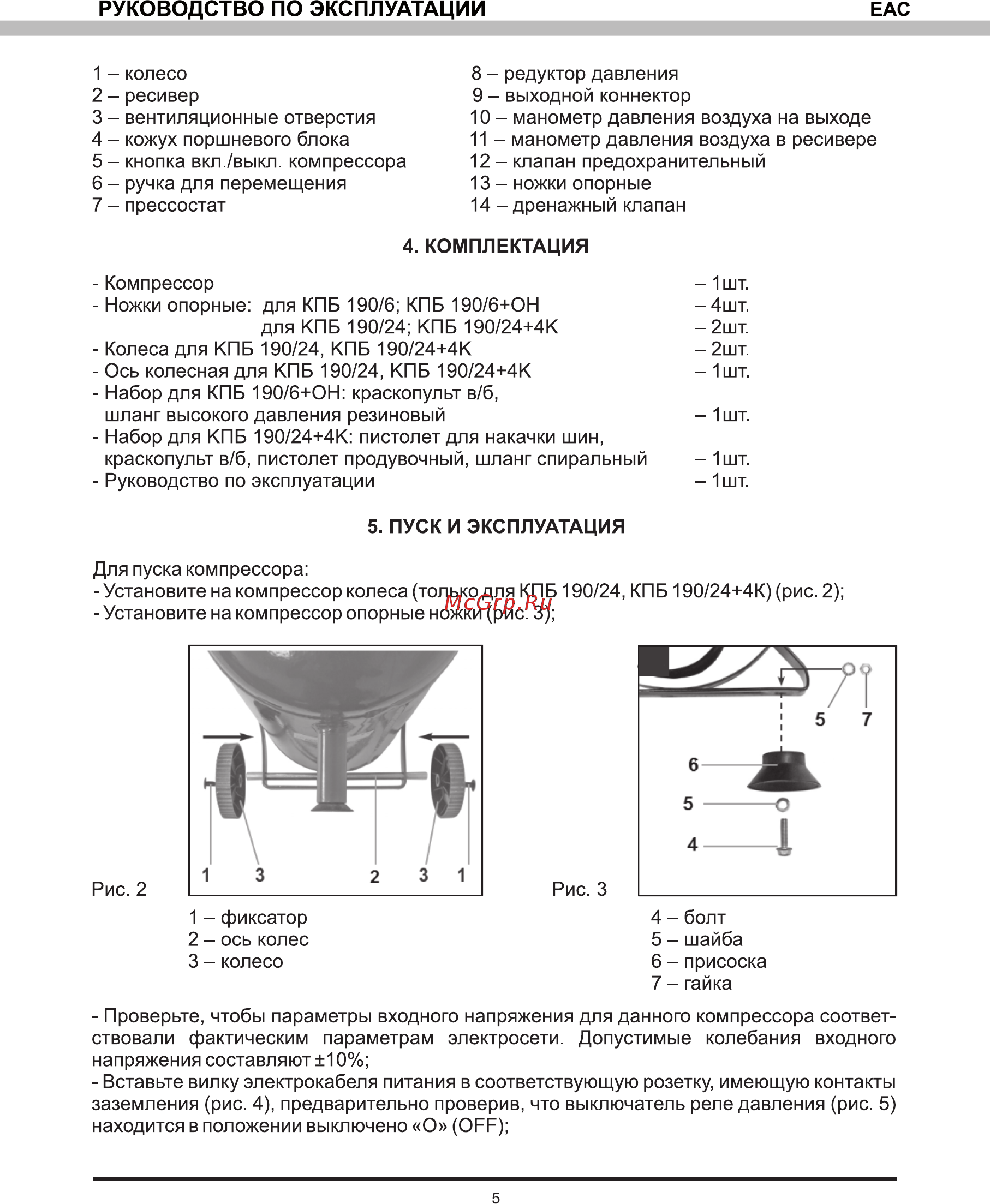

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1 колесо 2 ресивер 3 вентиляционные отверстия 4 кожух поршневого блока 5 кнопка вкл выкл компрессора 6 ручка для перемещения 7 прессостат ЕАС 8 редуктор давления 9 выходной коннектор 10 манометр давления воздуха на выходе 11 манометр давления воздуха в ресивере 12 клапан предохранительный 13 ножки опорные 14 дренажный клапан 4 КОМПЛЕКТАЦИЯ Компрессор 1шт Ножки опорные для КПБ 190 6 КПБ 190 6 ОН 4шт для КПБ 190 24 КПБ 190 24 4К 2шт Колеса для КПБ 190 24 КПБ 190 24 4К 2шт Ось колесная для КПБ 190 24 КПБ 190 24 4К 1шт Набор для КПБ 190 6 ОН краскопульт в б шланг высокого давления резиновый 1 шт Набор для КПБ 190 24 4К пистолет для накачки шин краскопульт в б пистолет продувочный шланг спиральный 1шт Руководство по эксплуатации 1 шт 5 ПУСК И ЭКСПЛУАТАЦИЯ Для пуска компрессора Установите на компрессор колеса только для КПБ 190 24 КПБ 190 24 4К рис 2 Установите на компрессор опорные ножки рис 3 4 болт 5 шайба 6 присоска 7 гайка 1 фиксатор 2 ось колес 3 колесо Проверьте чтобы параметры входного напряжения для данного компрессора соответ ствовали фактическим параметрам электросети Допустимые колебания входного напряжения составляют 10 Вставьте вилку электрокабеля питания в соответствующую розетку имеющую контакты заземления рис 4 предварительно проверив что выключатель реле давления рис 5 находится в положении выключено О OFF 5
