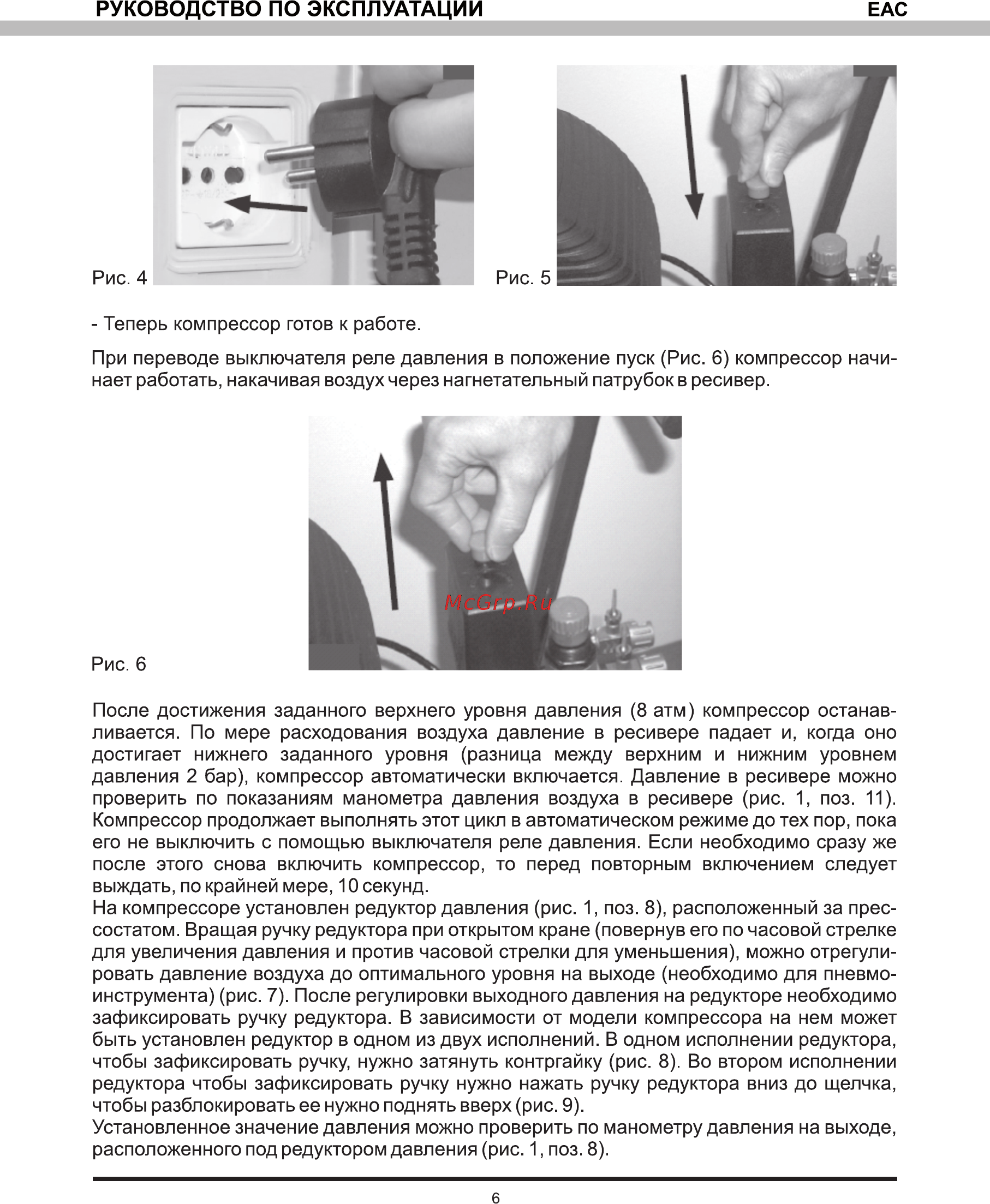

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС Теперь компрессор готов к работе При переводе выключателя реле давления в положение пуск Рис 6 компрессор начи нает работать накачивая воздух через нагнетательный патрубок в ресивер После достижения заданного верхнего уровня давления 8 атм компрессор останав ливается По мере расходования воздуха давление в ресивере падает и когда оно достигает нижнего заданного уровня разница между верхним и нижним уровнем давления 2 бар компрессор автоматически включается Давление в ресивере можно проверить по показаниям манометра давления воздуха в ресивере рис 1 поз 11 Компрессор продолжает выполнять этот цикл в автоматическом режиме до тех пор пока его не выключить с помощью выключателя реле давления Если необходимо сразу же после этого снова включить компрессор то перед повторным включением следует выждать по крайней мере 10 секунд На компрессоре установлен редуктор давления рис 1 поз 8 расположенный за прессостатом Вращая ручку редуктора при открытом кране повернув его по часовой стрелке для увеличения давления и против часовой стрелки для уменьшения можно отрегули ровать давление воздуха до оптимального уровня на выходе необходимо для пневмо инструмента рис 7 После регулировки выходного давления на редукторе необходимо зафиксировать ручку редуктора В зависимости от модели компрессора на нем может быть установлен редуктор в одном из двух исполнений В одном исполнении редуктора чтобы зафиксировать ручку нужно затянуть контргайку рис 8 Во втором исполнении редуктора чтобы зафиксировать ручку нужно нажать ручку редуктора вниз до щелчка чтобы разблокировать ее нужно поднять вверх рис 9 Установленное значение давления можно проверить по манометру давления на выходе расположенного под редуктором давления рис 1 поз 8 6
