ПОДСОЕДИНЕНИЯ

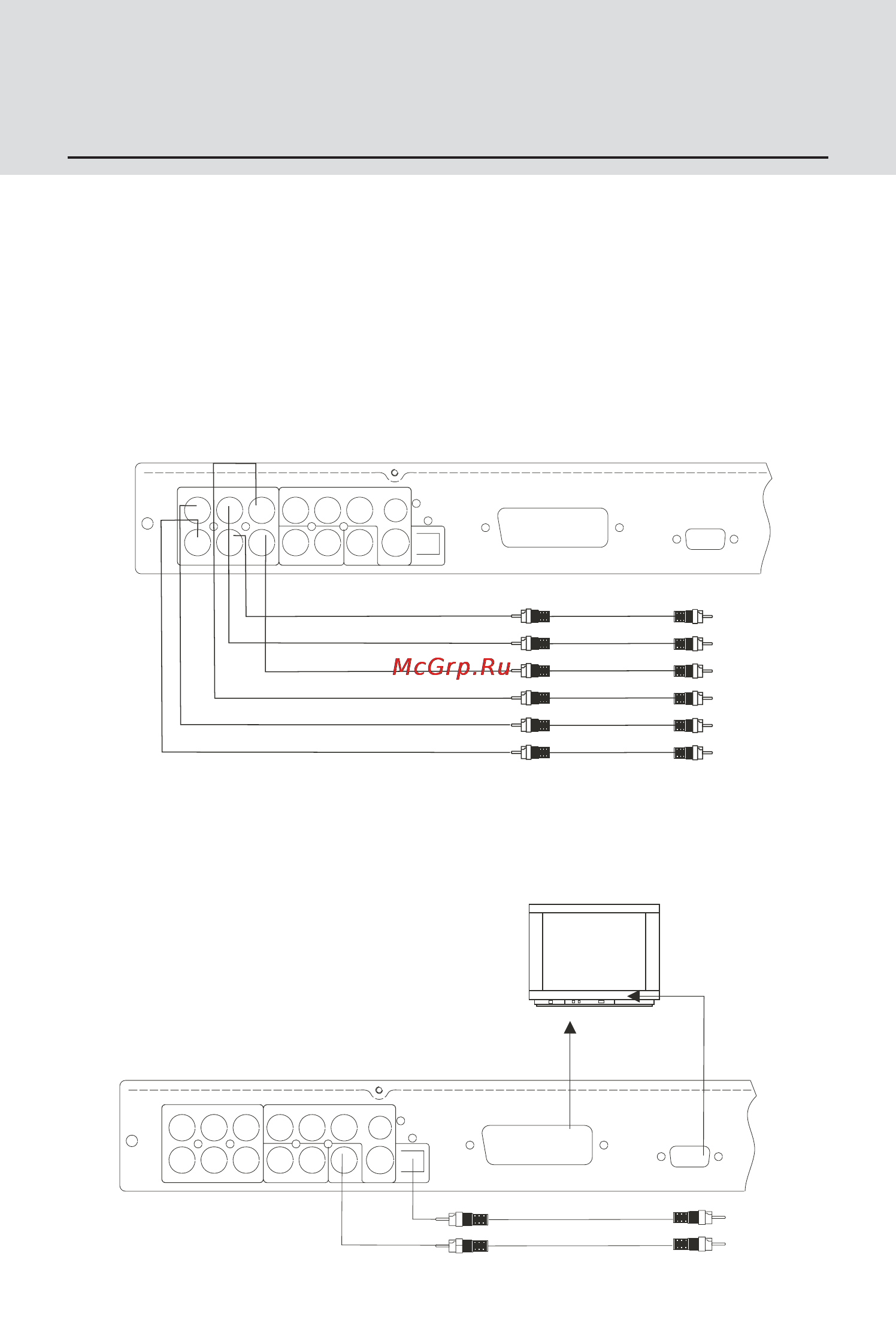

2. Подсоединение к 5.1 канальному усилителю
Соедините фронтальные правый (FR) и левый (FL) выходы, тыловые
правый (SR) и левый (SL) выходы, выход центрального динамика
(CENT) и сабвуферный выход (SW) с соответствующими входами 5.1
канального усилителя или комплекта активной акустики.
Внимание: Устройство не имеет встроенного усилителя мощности.
Звучание в формате 5.1 можно реализовать только с применением
активной акустики.
3. Подсоедините проигрыватель к усилителю, соединив цифровой оп+
тический или коаксиальный выход проигрывателя с оптическим или
коаксиальным входом телевизора или усилителя.
14
FL CENT S L Y Pb/Cb Pr/Cr
VIDEO
FR SW SR ML MR COAXIAL S-VIDEO OPTICAL
SCART PORT VGA
FL CEN T S L Y Pb/Cb Pr/Cr
VIDEO
FR SW SR ML MR COAXIAL S-VIDEO OPTICAL
SCART PORT VGA
Подсоедините к мо+
нитору компьютера
Подсоедините к телевизору
при помощи SCART
