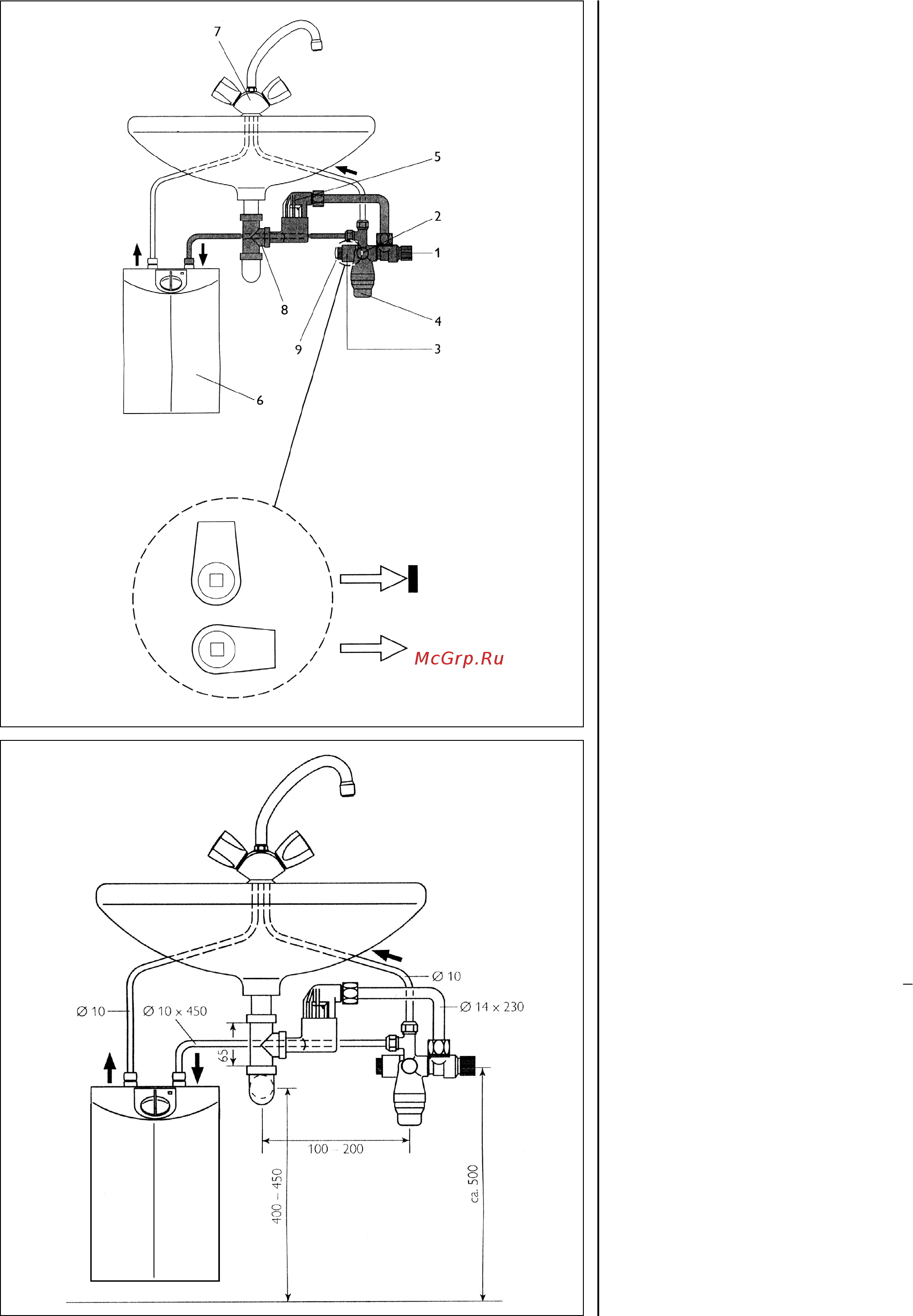

Технические данные Группа безопасности для накопительных водонагревателей закрытого типа напор ного SHU 5 S и SHU 10 S состоит из I Предохранительный клапан на 7 бар номер сертификата контрольных испытаний TUV SV 96 545 2 W P 2 Присоединительный патрубок131 4 3 Шаровой запорный клапан магистрали холодной воды 4 Вентиль ограничения давления максимальное давление на входе 16 бар на выходе от 0 5 до 3 5 бар заводская установка 3 бара 5 Сливная воронка 6 Накопительный водонагреватель SHU 5 SHU I0 7 Стандартная арматура 8 Переставная труба с присоединением 90 9 Контрольный патрубок для предотвращения обратного тока Монтаж Монтаж группы безопасности производится в соответствии с инструкцией по монтажу и эксплуатации водонагревателей SHU 5 5 SHU I0 5 а также монтажными схемами рис 2 и 4 Последовательность операций при монтаже Тщательно продуть промыть магистраль холодной воды Ввинтить группу безопасности в магистраль холодной воды вместо углового вентиля Соединить трубы напорной арматуры и колено трубы 0 I0 мм с помощью клинового резьбового соединения с труп пой безопасности и водонагревателем установленным под раковиной Переставную трубу гидравлического затвора сифона заменить переставной трубой с патрубком для отвода утечки воды прилагаемой к прибору Расстояние между отводной арматурой и сифоном должно быть 65 мм При установке под кухонной мойкой должна использоваться специальная переставная труба например Geberit рис 7 арт 1 I 52 242 1 I I NW40 с патрубком для отвода воды утечки 90 Навинтить сливную воронку на переставную трубу и с помощью колена 0I4 мм соединить с группой безопасности отвод излишка воды образовавшегося в результате расширения Для подключения второго заборного крана необходимы тройники водораспределители арт 1 07 05 58 см рис 3 I6
