Lietuviškai | 291
Bosch Power Tools 1 609 92A 2U5 | (27.2.17)
Niveliavimo tikslumas
Įtaka niveliavimo tikslumui
Didžiausią įtaką niveliavimo tikslumui turi aplinkos tempera-
tūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės
į viršų: jie gali nukreipti lazerio spindulį.
Kadangi arti žemės temperatūros sluoksniai ypač ryškūs,
esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant
trikojį stovą. Prietaisą visada statykite darbo zonos centre.
Be išorinių veiksnių nuokrypius gali sąlygoti ir prietaiso speci-
finės savybės (pvz., prietaisui nukritus ar jį stipriai sutren-
kus). Todėl kaskart prieš pradėdami dirbti patikrinkite, ar
tiksliai sukalibruota.
Kiekvieną kartą pirmiausia patikrinkite horizontalios lazerio
linijos aukščio ir niveliavimo tikslumą, o po to – vertikalios
lazerio linijos niveliavimo tikslumą.
Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną
kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreip-
kitės į Bosch įrankių remonto dirbtuves.

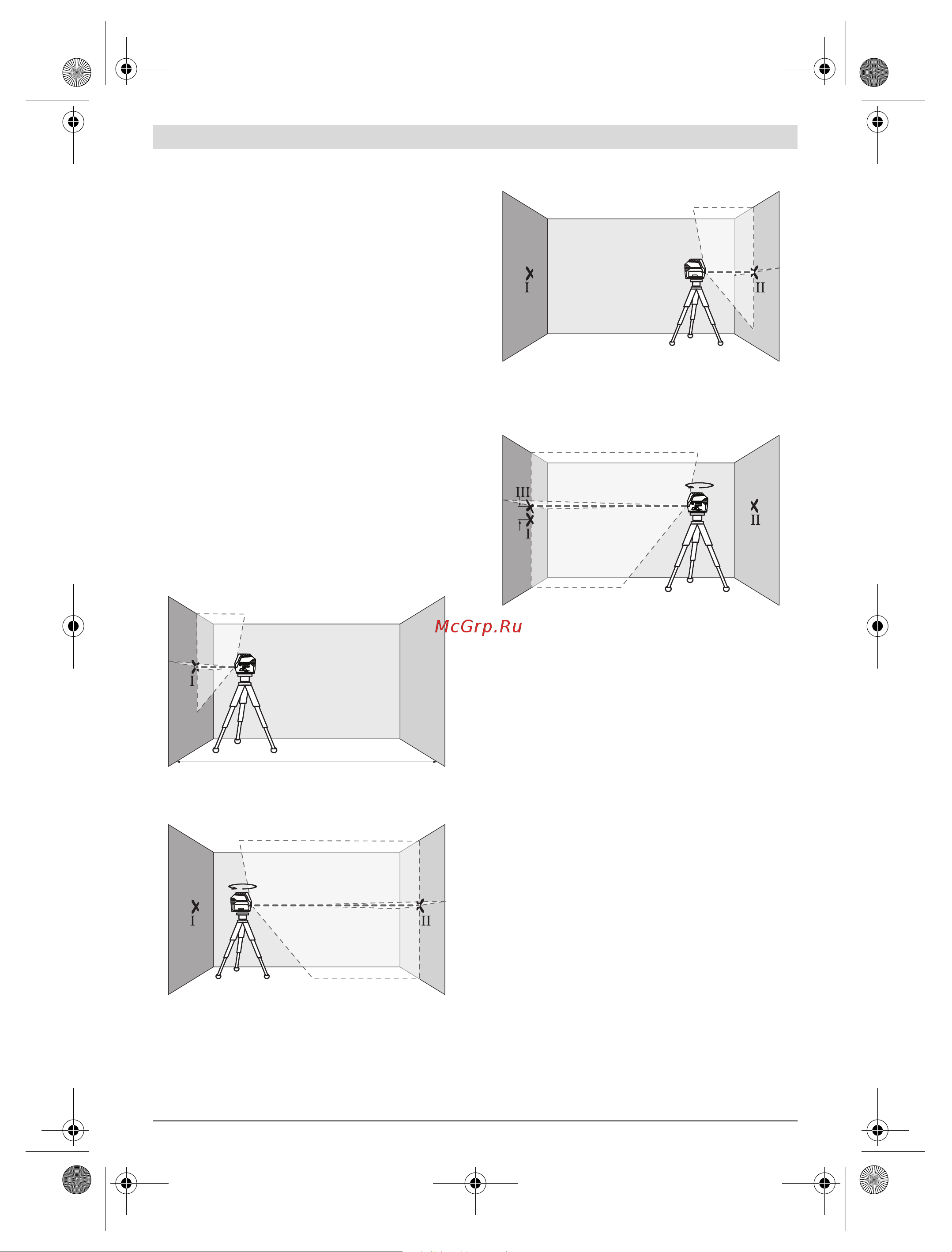

Horizontalios linijos aukščio tikslumo patikrinimas
Norint atlikti patikrinimą, Jums reikia laisvo 5 m ilgio mata-
vimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.
Pritvirtinkite matavimo prietaisą arti sienos A ant stovo
arba pastatykite ant tvirto, lygaus pagrindo. Matavimo
prietaisą įjunkite. Pasirinkite kryžminių linijų režimą su
automatiniu niveliavimu.
–Nukreipkite lazerį į arti esančią sieną A ir leiskite matavimo
prietaisui susiniveliuoti. Pažymėkite taško, kuriame ant
sienos susikerta lazerio linijos, vidurį
(taškas I).
Pasukite matavimo prietaisą 180° kampu, palaukite, kol
susiniveliuos, ir ant priešais esaios sienos B pažymėkite
lazerio linijų susikirtimo tašką (taškas II).
Po to, nesukiodami prietaiso, perkelkite jį prie sienos B,
įjunkite ir leiskite jam susiniveliuoti.
Nustatykite matavimo prietaisą tokiame aukštyje (naudo-
damiesi stovu arba padėdami pagrindą), kad lazerio linijų
susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B
pažymėtu tašku II.
Pasukite matavimo prietaisą 180° kampu, nekeisdami
aukščio. Nukreipkite jį į sieną A, kad vertikali lazerio linija
eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo
prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio
linijų susikirtimo tašką (taškas III).
–Skirtumas d ant sienos A pažymėtų abiejų taškų I ir III rodo
faktinę matavimo prietaiso aukščio nuokrypą.
Leidžiamasis maksimalus nuokrypis d
max
apskaičiuojamas
taip:
d
max
= dvigubas atstumas tarp sienų x0,3mm/m
Pavyzdžiui: kai atstumas tarp sienų 5m, maksimalus nuokry-
pis gali būti
d
max
=2x5mx0,3mm/m=3mm. Pažymėti taškai vienas
nuo kito turi būti nutolę ne didesniu kaip 3 mm atstumu.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
