HEATUS 24GSR2 (HAGSR240) [4/12] Страница 4

Греющий кабель должен быть подключен через терморегулятор с установленным на

трубопроводе датчиком температуры.

Особые требования – не имеет

2. Конструкция изделия.

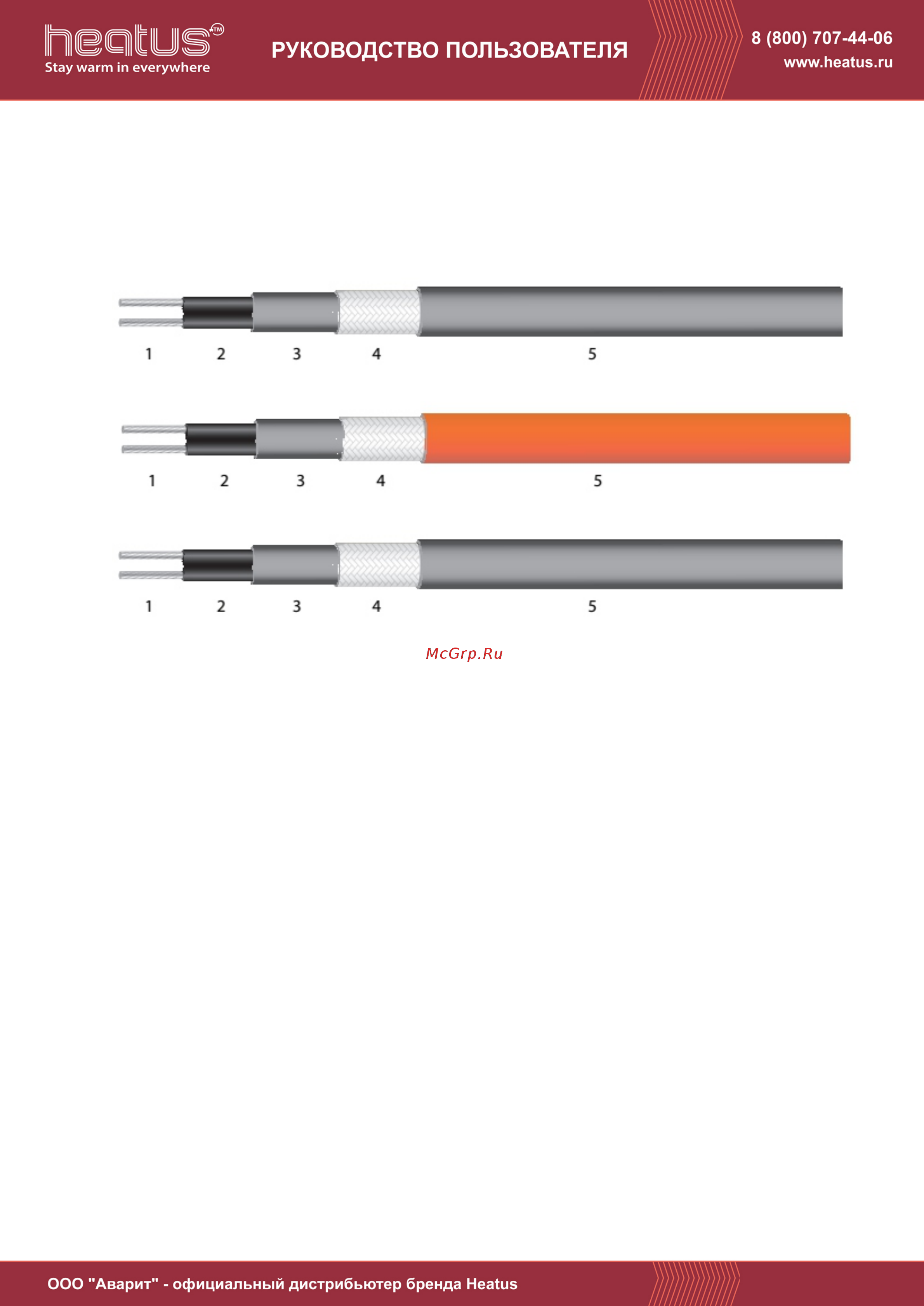

2.1. Изображение изделия представлено на рисунках 1а, 1б, 1в.

Рис. 1 а. Исполнение для утепления труб, резервуаров, крыш, дорог.

Рис. 1б. Исполнение для утепления труб с питьевой водой, внутри трубы.

Рис. 1в, Исполнение для таяния снега.

2.2. Для рисунка 1 а:

- «1» - медный луженый проводник/медный проводник с никелевым покрытием;

- «2» - полупроводниковый нагревательный элемент;

- «3» - первый слой изоляции, полиолефиновая;

- «4» - оплетка из луженой медной проволоки (опция);

- «5» - внешняя изоляция, огнезащитный УФ-устойчивый полиолефин;

2.3. Для рисунка 1б:

- «1» - медный луженый проводник;

- «2» - полупроводниковый нагревательный элемент;

- «3» - первый слой изоляции, полиолефин;

- «4» - оплетка из луженой медной проволоки (опция);

- «5» - внутренняя оболочка, УФ-устойчивый полиолефин;

- «6» - внешняя изоляция, защита от воды;

2.4. Для рисунка 1в:

- «1» - медный луженый проводник/медный проводник с никелевым покрытием;

- «2» - полупроводниковый нагревательный элемент;

- «3» - первый слой изоляции, полиолефин;

- «4» - оплетка из луженой медной проволоки (опция);

- «5» - внешняя изоляция, УФ-устойчивый полиолефин;

3. Технические характеристики.

3.1. Изделие соответствует требованиям ГОСТ 12.2.007.0-75
