10
www.bioec.ru
Внимание!
Внимание!
А
Б
Д
Г
При необходимости, крепежные отверстия Ø 7 мм разметить и
сверлить в лицевой панели, по месту (через закладные трубы лицевой
панели).
– две боковые, лицевую и заднюю стенку кабины к поддону
саморезами с шайбами (Поз. 5.11; 5.13, 19 точек крепления).
8. Крепить гвоздями (Поз. 5.6 4 шт.), лист ПНД (покрытие пола) к
поддону со стороны двери через отверстия в полке уголка закладной
рамы лицевой панели – Рис. 2 .
При необходимости крепежные отверстия сверлить:
– 4 крепежных отверстия Ø 2.2 – 3.0 мм с зенковкой под шляпку
гвоздя в полке уголка рамы дверного проема. Шаг сверловки отв. – 250
мм, отступ от стойки дверного проема – 50 мм.
Б
Д
Г
Задняя панель МТК
располагается поверх
левой боковой панелью
Правая боковая панель
МТК располагается
поверх задней панели
Левая и правая арки
лицевой панели
располагается поверх
боковых панелей МТК

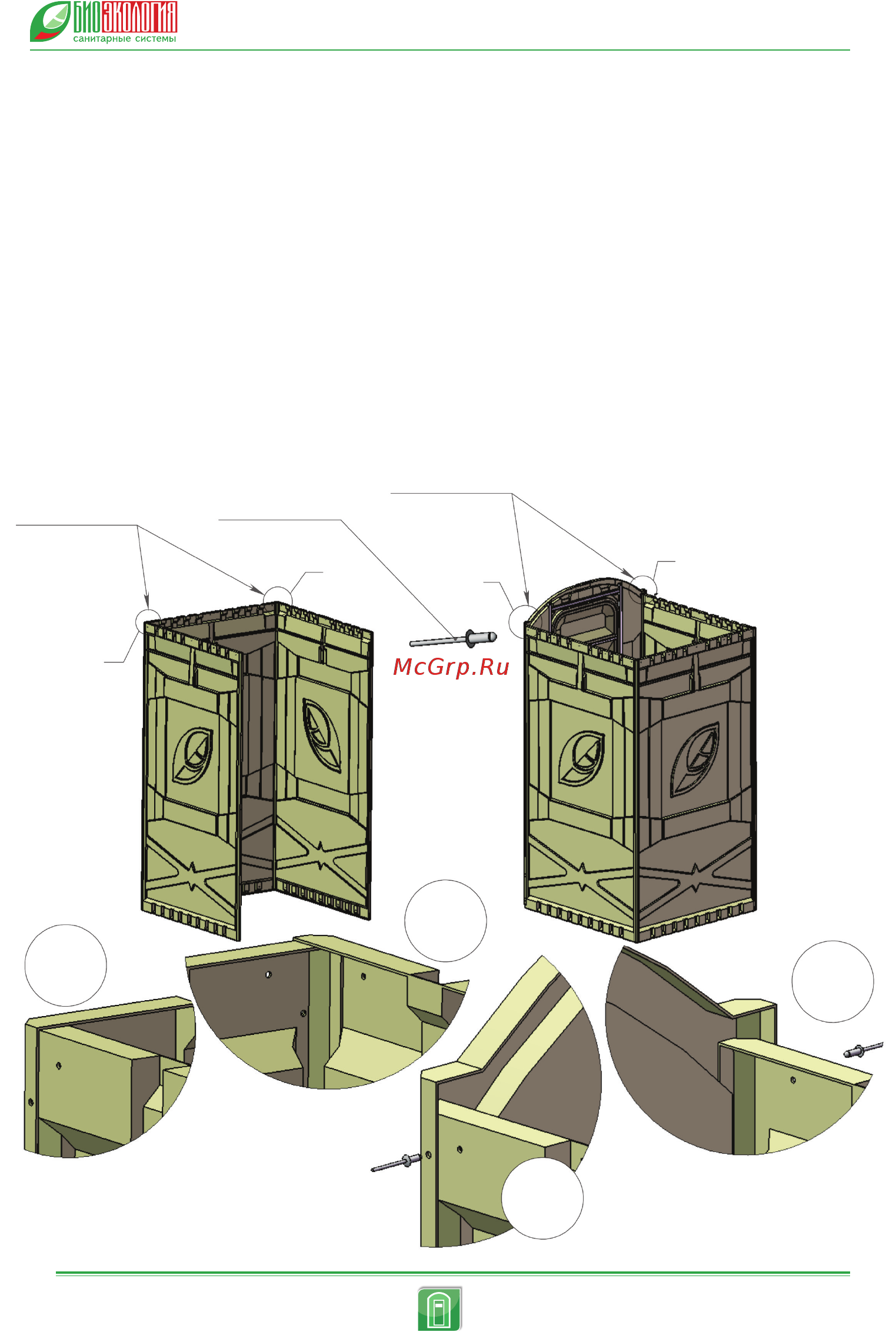

Рис.1 Схема сборки панелей МТК.
А
Поз. 5.14.
12 шт для каждой
грани кабины МТК
