12
www.bioec.ru
Задняя, боковые панели
и дверь МТК условно не
показаны
Дверь МТК условно
не показана
А
А
В
В
Е
Е
М
М

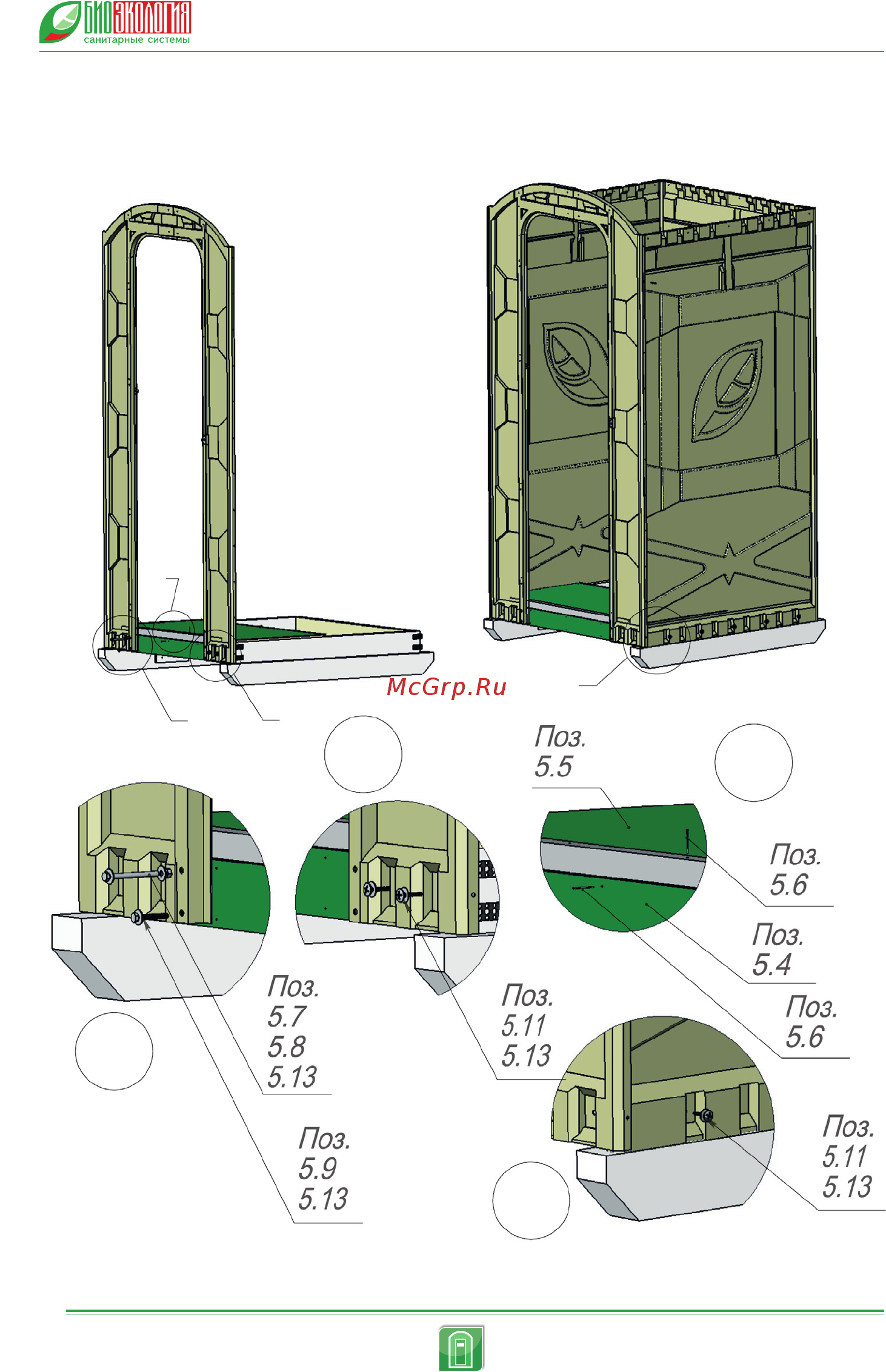

Рис. 2 Схема крепления панелей МТК, покрытия пола и защиты торца
к поддону.
