ЗАПУСК ДВИГАТЕЛЯ И ЭКСПЛУАТАЦИЯ МОТОПОМПЫ

сле запуска двигателя 22 дайте пусковой

рукоятке

38 плавно вернуться в исходное

положение, придерживая ее при этом ру-

кой.

• ВНИМАНИЕ! Не вытягивайте трос пу-

сковой рукоятки 38 полностью — это мо-

жет привести к поломке ручного стартера

36!

• После того, как двигатель 22 запустит-

ся, медленно установите рычаг газа 30

(см. рис. L) в крайнее левое положение

«МИН» соответствующее минимальной

частоте вращения двигателя. Прогрейте

двигатель 22 в течение 2–3 минут.

• После прогрева двигателя 22 медленно

поворачивайте рычаг газа 30 к положе-

нию «МАКС» (см. рис. M), уста

новив тем

самым необходимую частоту вращения

двигателя, и, следовательно, отрегули-

ровав производительность мотопомпы.

Убедитесь, что имеется выброс воды из

выпускного шланга 42 (см. рис. Е).

• Если не требуется высокая произво-

дительность мотопомпы, уменьшите ча-

стоту вращения двигателя 22, медленно

поворачивая рычаг газа 30 к положению

«МИН» (см. рис. L и M). Работа мотопом-

пы в таком режиме позволяет экономить

топливо и в некоторой степени продляет

ресурс двигателя.

Остановка двигателя

• Перед тем как остановить двигатель 22

(см. С и N), дайте ему поработать в режи-

ме минимальных оборотов в течение двух

минут. Нажмите на выключатель зажига

ния 37 (см. рис.

N), при этом двигатель 22

остановится и прекратится выброс воды

из выпускного шланга 42 (см. рис. Е). За

кройте топливный кран с помощью рыча

га 39, повернув его вверх (см. рис. D).

Советы по эксплуатации

• ВНИМАНИЕ! Не допускайте работы

двигателя 22 мотопомпы на высокой ча

стоте вращения без перекачивания воды

в течение длительного времени. Это при-

водит к тому, что центробежный насос 25

начинает работать «всухую» (см. рис. С).

Продолжительная работа центробежного

насоса 25 без воды ведет к разрушению

механического уплотнительного устрой-

ства. Если мотопомпа все же работала

некоторое время без воды, то дайте ей

остыть перед заливкой воды в центро-

бежный насос.

• Во время работы не допускайте пережа-

тия и перекручивания выпускного шланга

42, а также не перекрывайте запорное

устройство

(при наличии) на выпускном

патрубке 18 — это может привести к ги-

дравлическому удару и поломке центро-

бежного насо

са 25.

• Если во время работы прекратится вы-

брос воды из выпускного шланга 42

(см.

рис. Е) немедленно остановите двига-

тель 22 с помощью выключателя 37 (см.

рис. N).

• Двигатель 22 мотопомпы можно также

остановить путем закрытия топливного

крана с помощью рычага 39 (см. рис. C и

D). Двигатель 22 при этом будет некото-

рое время работать вплоть до полной вы-

работки топлива в карбюраторе.

УСТРОЙСТВО МОТОПОМПЫ

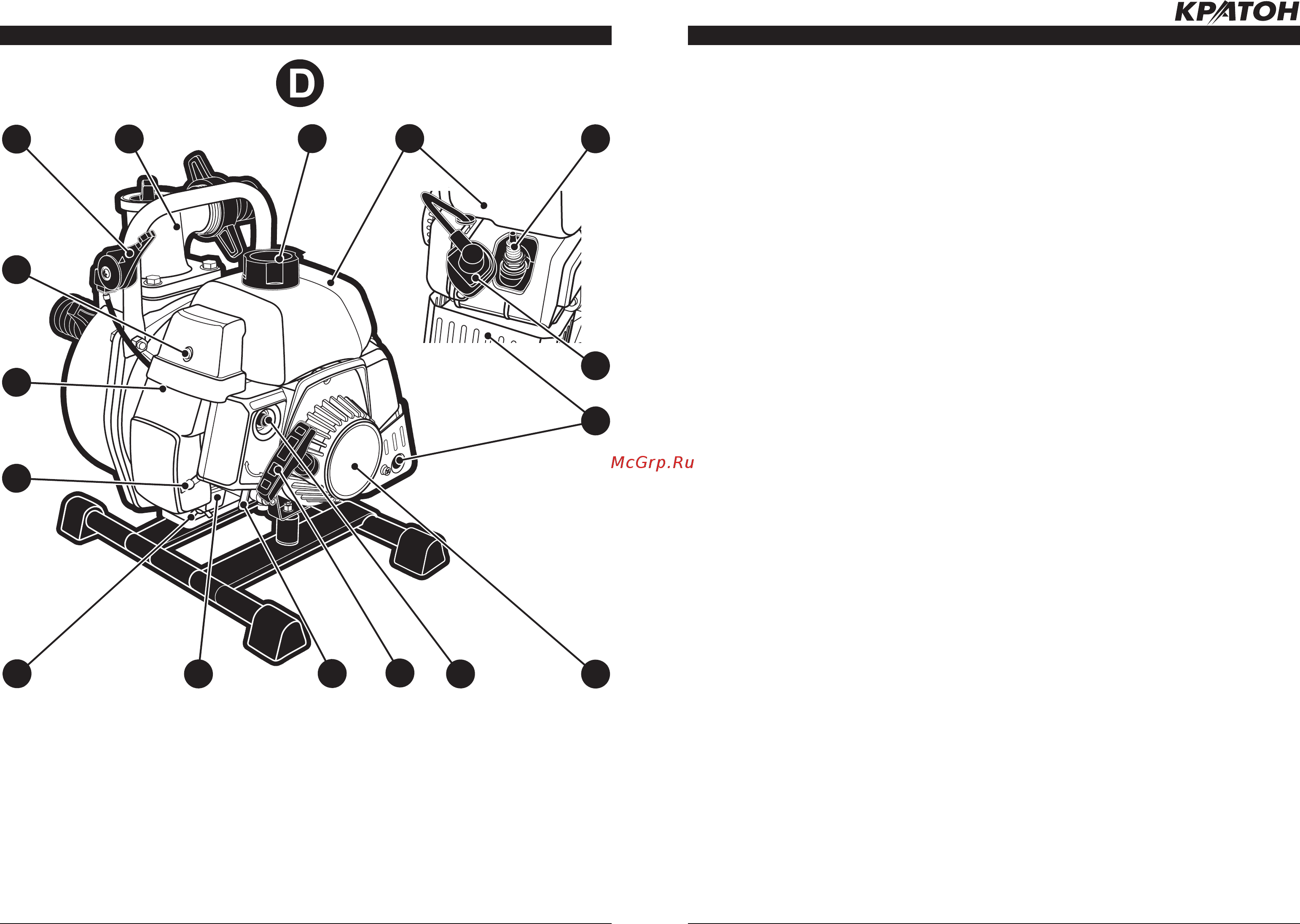

Рисунок D — общий вид мотопомпы.

18. Выпускной патрубок

26. Винт

27. Рычаг воздушной заслонки карбюра-

тора двигателя

28. Крышка воздушного фильтра

29. Винт крепления крышки воздушного

фильтра

30. Рычаг газа (регулирования частоты

вращения двигателя)

31. Крышка топливного бака

32. Топливный бак

33. Свеча зажигания

34. Наконечник с высоковольтным прово-

дом (условно снят)

35. Глушитель

36. Ручной стартер

37. Выключатель зажигания

38. Пусковая рукоятка ручного стартера

39. Рычаг топливного крана

40. Топливный отстойник

31 33
