Thermex ERS 80 Н Silverheat [6/16] Page 6

6 7

Описание Риc. 2/ Description Fig. 2/ Опис Рис. 2/ 2 сур. сипаттамасы/ Kirjeldus joonis 2/

Apraksts Attēls 2/ Aprašymas Pieš 2/ Descriere Fig. 2

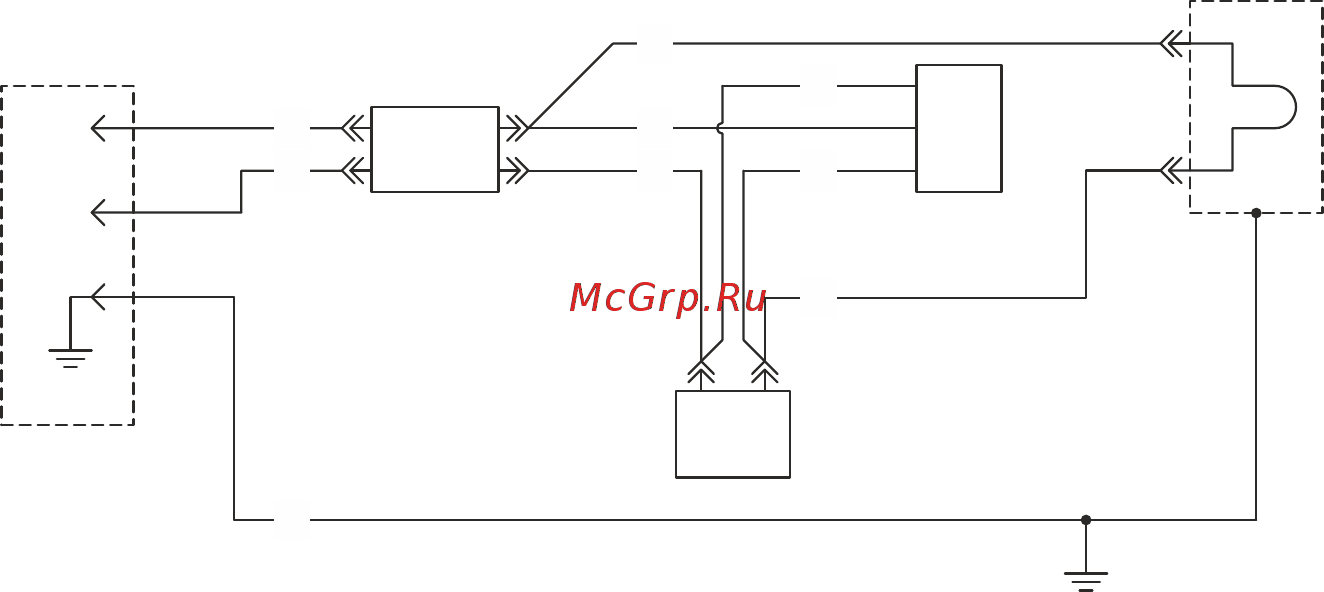

Схема электрических соеденений/ Wiring diagram/Схема електричних з'єднань/

Электрлік қосылыстар сұлбасы/ Elektriühendusskeem/ Elektrisko savienojumu

shēma/ Elektros sujungimų schema/ Schema conexiunilor electrice

Вилка стандарт С4 двухполюсная на 16 А, 250 В с двойными заземляющими контактами/

C4 standard plug, bipolar 16 A, 250 V with double grounding terminal/ Вилка стандарт С4

двополюсна на 16 А, 250 В з подвійними заземляючими контактами/ Қосарлы жерге

тұйықтайтын түйіспелері бар 16 А, 250 В есептелген екі полюсті С4 стандартты айыр/ C4

standardi pistik, kahepooluseline, 16 A, 250 V topeltmaanduskontaktidega/ Dakša C4 standarts

divpolārā uz 16 A, 250 V ar dubultiem zemējuma kontaktiem/ C4 standarto 16 A, 250 W dviejų

polių kištukas su dvigubais įžeminimo kontaktais/ Furcă-standart C4 bipolară 16 A, 250 V cu

contacte duble de legare la pămînt

Голубой/ Sky blue/ Блакитний/ Көгілдір/ Helesinine/ Gaiši zils/ Žydras/ Albastru

Коричневый/ Brown/ Коричневий/ Қоңыр/ Pruun/ Brūns/ Rudas/ Brun

Желто-зеленый/ Yellow-green/ Жовто-зелений/ Сары-жасыл/ Rohe-kollane/ Dzelteni-zaļš/

Geltonai-žalias/ Galben-verde

Черный/ Black/ Чорний/ Қара/ Must/ Melns/ Juodas/ Negru

Плата светодиодов/ LED board/ Плата світлодіодів/ Жарық диодтарының тақтасы/

Valgusdioodide plaat/ Gaismas diožu plate/ Šviesos diodų panelis/ Placa diodelor LED

ТЭН, 1,5 кВт, 230 В/ THE 1.5 kW 230 V/ ТЕН, 1,5 кВт, 230 В/ ТЭЖ, 1,5 кВт, 230 В/ Elektritenn

1,5 kW, 230 V/ CES, 1,5 kVt, 230 V/ VEŠ, 1,5 kWh, 230 W/ Încălzitorul electric tubular, 1,5 kW,

230 V

Термостат/ Thermostat/ Термостат/ Термостат/ Termostaat/ Termostats/ Termostatas/

Termostat

Корпус ЭВН/ EWH casing/ Корпус ЕВН/ ЭВН корпусы/ Elektriboileri kere/ EŪS korpuss/ EVŠ

korpusas/ Corpul Încălzitorului

Рис. 2/ Fig. 2/ Рис. 2/ 2 сур./ Joonis 2/ Att. 2/ Pieš. 2/ Fig. 2 Рис. 3/ Fig. 3/ Рис. 3/ 3 сур./ Joonis 3/ Att. 3/Pieš. 3/ Fig. 3
