Zamel GRM-10 [4/6] Команда relay1 relay2
![Zamel GRM-10 [4/6] Команда relay1 relay2](/views2/1395681/page4/bg4.png)
<ON/OFF/MEM> <режим> <t1> RING <y>
<ON/OFF/MEM> <режим> <t2> RING <y>
Параметр определяет состояние выхода OUT1/OUT2 после включения напряжения питания: ON Выход включен:
ON Выход включен.
OFF Выход выключен.
MEM GRM-10 помнит состояние выхода - при исчезновении напряжения питания, после его возвращения выход устанавлива-
ется на такое состояние как перед исчезновением напряжения питания. Параметр не устанавливается для режима TIME.
Параметр, определяющий рабочий режим выхода OUT1/OUT2 – по умолчанию для управления CLIP.
ONOFF Бистабильный режим (вкл/выкл).
TIME Временной режим.
Параметр, определяющий время по умолчанию [сек] для временного режима - возможно значение от 1 до 3600.
Ключевое слово, определяющее количество сигналов звонка для управления CLIP.
Параметр, определяющий количество сигналов звонка для управления CLIP. Параметр устанавливается в диапазоне от
2 до 12.
Если ключевое слово RING и параметр <y> не установлен, то управление проводится только посредством отправки смс-сообщения.
Примеры команд:
Выход OUT1 включен, режим бистабильный, управление после 3 сигналов звонка
Выход OUT1 в состоянии перед исчезновением напряжения питания, режим бистабильный,
управление после 2 сигналов звонка
Выход OUT1 выключен, режим временной, время 60 сек, управления после 4 сигналов звонка
Выход OUT2 выключен, режим бистабильный, управление только посредством смс-сообще-
ний
Выход OUT2 включен, режим временной, время 10сек, управления после 2 сигналов звонка
В воротном режиме принято, что:
OUT1 – работает с контроллером ворот, управляющим въездными воротами.
OUT2 – работает с электрозащелкой, открывающей входную калитку.
Номера телефонов, уполномоченных к управлению в воротном режиме посредством звонка (CLIP) вводятся конфигурационной
командой CONFIG (до 6 номеров) или посредством:
● командой ADD NUM в режиме конфигурации
● приложения на ПК во вкладке Телефоны / CLIP (до 500 номеров) в режиме конфигурации.
<TIME 1> <TIME2> <y> <TIME3>
<TIME 1> Параметр, определяющий время по умолчанию [сек] включения выхода OUT1 – установка в диапазоне от 0 до 10.
Задача выхода OUT1заключается в передаче импульса к контроллеру въездных ворот. Если параметр установлен на
«0» то выход OUT1 неактивен.
<TIME 2> Параметр, определяющий время по умолчанию [сек] включения выхода OUT2 – установка в диапазоне от 0 до 360. За-
дача выхода OUT2 заключается в подаче напряжения на электрозащелку. Если параметр установлен на «0» то выход
OUT2 неактивен.
Ключевое слово, определяющее количество сигналов звонка до управления выходами в воротном режиме посред-
ством CLIP.
<y> Параметр, определяющий количество сигналов звонка до управления выходами в воротном режиме посредством
CLIP. Параметр устанавливается в диапазоне от 2 до 6. Если параметр не установлен, то управление проводится
только посредством смс-сообщений.
Ключевое слово, конфигурирующее режим AUTO. В режиме AUTO после истечения времени <TIME3> автоматически
генерируется импульс к контроллеру ворот продолжительностью<TIME1> .Это импульс для автоматического закрытия
ворот. Если режим AUTO неактивен то ворота останутся открытыми до вызова команды GATE, очередного сигнала
CLIP, появления импульса на входе IN1 или повторного нажатия кнопки РК1.
<TIME3> Параметр определяет время [сек] в течение которого ворота останутся открытыми. Время отсчитывается после исте-
чения времени <TIME1>. Конфигурация в диапазоне от 1 до 600. Устанавливая время <TIME3> следует учесть время,
необходимое на открытие въездных ворот.
Примеры команд:
time1 = 2 сек, time2 = 15 сек, управление CLIP после 2 сигналов звонка
ime1 = 2 сек, time2 = 10 сек, управление CLIP после 2 сигналов звонка,
автоматическая генерация импульса закрытия ворот после истечения
времени time3 = 350 сек.
time1 = 2 сек, time2 = 100 сек, управление только через смс
Генерация только импульса для открытия калитки (время срабатывания
электрозащелки = 60 сек)
Генерация только импульса для открытия ворот (время импульса = 2 сек.)

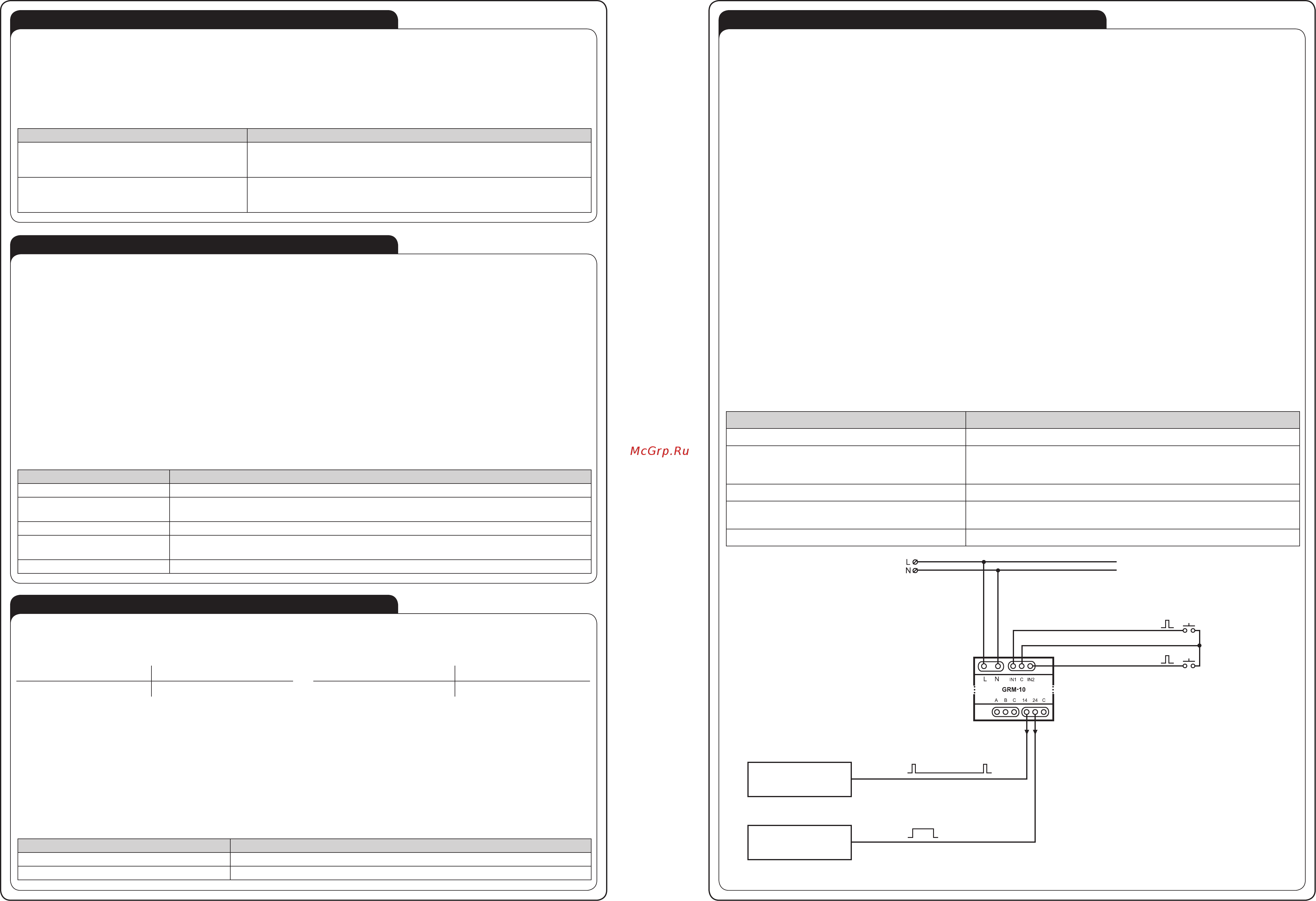

Схема подключения GRM-10 в воротном режиме
<+48tel_1> <+48tel_2>,...,<+48tel_n>
tel_1...tel_n Поочередно вводимые номера телефонов с +48 – на эти номера будут отправляться смс-сообщения с подтвержде-
нием. Подтверждения касаются изменения состояния выходов и действий на входах IN1 IN2.
Максимальное количество номеров n = 6.
Подтверждающие смс-сообщения отправляются только при установленном параметре ACK в команде CONFIG. Отправление
команды INFO с новыми номерами телефонов удаляет предыдущие и сохраняет новые.
Примеры команд:
На номера +48602360938 +48600915257 будут отправляться смс-сообще-
ния с подтверждением выполнения определенной команды управления или
о действиях на входах
На номера +48602360938 +48600915257 +48600500800 будут отправлять-
ся смс-сообщения, подтверждающие выполнение определенной команды
управления или действий на входах
Конфигурация по умолчанию протокола MODBUS в устройстве GRM-10 предоставляет возможность непосредственного соеди-
нения с транслятором EXTA FREE / RS-485 типа RXM-01. Устройство GRM-10 при таком подключении выполняет только роль
MASTER на магистрали MODBUS - принимает смс-сообщения управления и по магистрали RS-485 отправляет соответствующие
команды устройствуRXM-01. Конфигурация по умолчанию:
MODBUS RTU 8 битов данных Бит четности + стоп-бит
9600 kbps 0x01
<адрес> <скорость> <опции четности>
<адрес> Параметр, определяющий адрес на магистрали: 1...247.
<скорость> Параметр, определяющий скорость трансмиссии по магистрали RS-485:
2400 - 2400 kbps,
4800 - 4800 kbps,
9600 - 9600 kbps,
19200 - 19200 kbps
лючевое слово, определяющее опции четности. На выбор:
NO – без четности
ODD – тест нечетности
EVEN – тест четности.
Примеры команд:
Адрес 0x01, скорость трансмиссии 9600 kbps, тест четности
Адрес 0x01, скорость трансмиссии 2400 kbps, тест нечетности
КОНТРОЛЛЕР
ВОРОТ
ЭЛЕКТРОЗАЩЕЛКА
КАЛИТКИ
Ручное управление
въездными воротами
Ручное управление
калиткой
<time3>
*
<time1>
* если установлен параметр AUTO
<time2>
