Полный ответ GRM-10 на команду STATUS:
 <ON/OFF - актуальное состояние OUT1>  <время, которое осталось до отсчета для OUT1>
 <ON/OFF - актуальное состояние OUT2>  <время, которое осталось до отсчета для OUT2>
 <LO/HI - актуальное состояние входа IN1>  <LO/HI - актуальное состояние входа IN2>
Пример:
RELAY1 ON TIME 30 RELAY2 OFF TIME 100 IN1 LO IN2 HI
Если время для выходов OUT1/OUT2 актуально не отмеряется, то ответ на команду STATUS имеет форму:
 <ON/OFF - актуальное состояние OUT1>  <ON/OFF - актуальное состояние OUT2>
 <LO/HI - актуальное состояние входа IN1>  <LO/HI - актуальное состояние входа IN2>
или
 <ON/OFF - актуальное состояние OUT1>  <0> RELAY2 <ON/OFF - актуальное состояние OUT2> TIME <0>
 <LO/HI - актуальное состояние входа IN1>  <LO/HI - актуальное состояние входа IN2>
Пример:
RELAY 1 ON RELAY 2 OFF IN1LO IN2HI
RELAY 1 ON TIME 0 RELAY 2 OFF TIME 0 IN1LO IN2HI

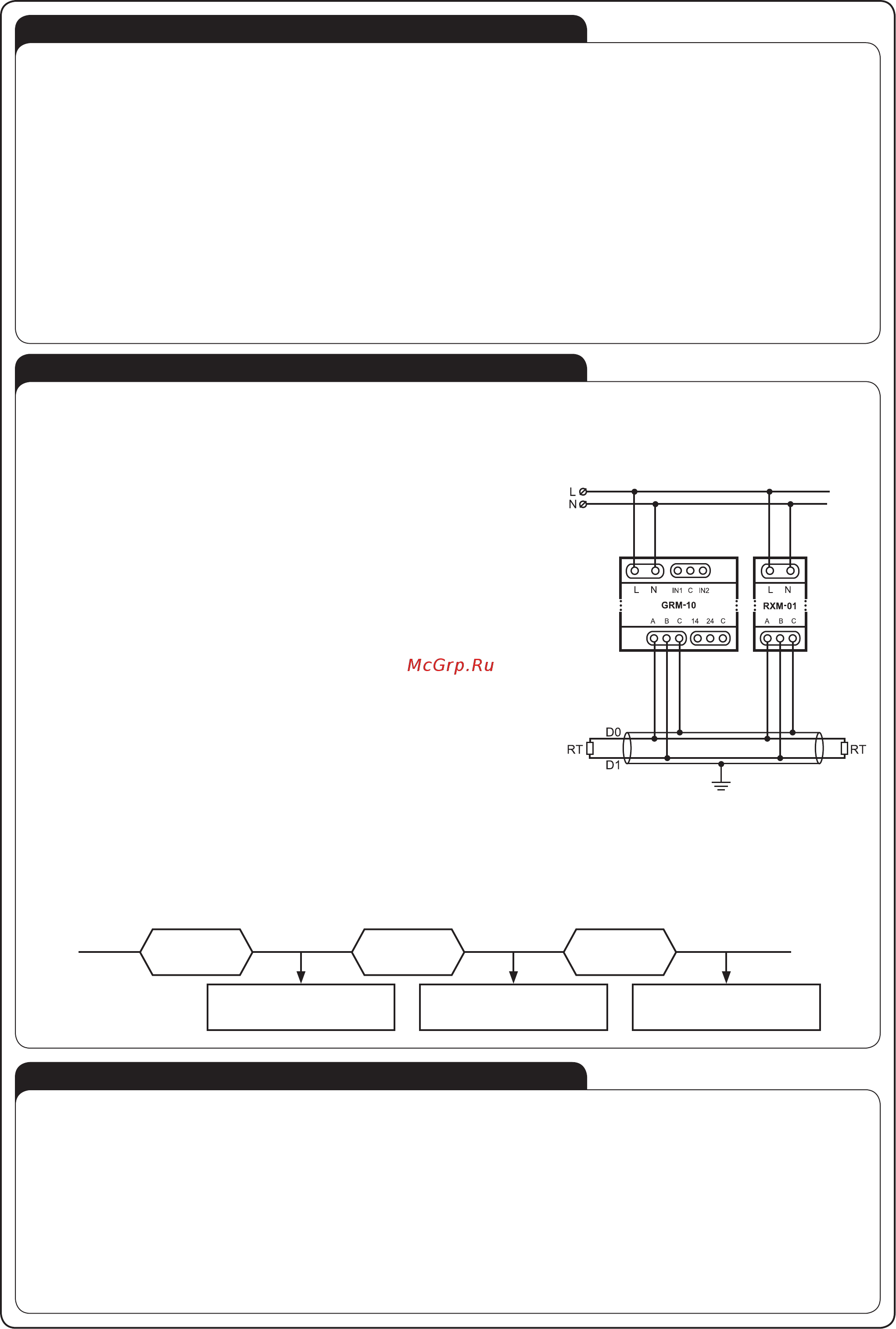

GRM-10 посредством приема определенных команд (смс-сообщения) в состоянии управлять приемниками беспроводной системы
управления EXTA FREE. Для этого необходимо подключение GRM-10 к транслятору RXM-01, используя для этого интерфейс RS-
485. Устройство GRM-10 по умолчанию настроено таким образом, чтобы делать возможной непосредственную работу с RXM-01.
Если необходимо изменение параметров трансмиссии (стандарт, скорость трансмиссии, четность) между GRM-10 и RXM-01 следу-
ет воспользоваться командой .
ВНИМАНИЕ: Трансмиссионная линия между устройством GRM-10 и RXM-01 со-
стоит из двухпроводного кабеля типа «витая пара» (рекомендуется в одной точке
заземлить экран линии). В начале и конце линии следует установить оконечные
резисторы (терминаторы) на 120 Ом.

1. Подключить устройство RXM-01 к ПК. Для этого необходимо применить соот-
ветствующий адаптер RS232 – RS485 или USB RS485 зависимости от разъ-
ема в компьютере).
2. Через приложение на ПК, предназначенное для конфигурации GRM-10, необхо-
димо во вкладке EXTA FREE декларировать отдельные команды управления и
соответствующие им номера кнопок. Для каждой команды необходимо устано-
вить адрес RXM-01 на магистрали MODBUS. По умолчанию адрес установлен
на 0х001. Адрес имеет значение при большем количестве RXM-01 работающих
независимо на одном объекте.
3. Действуя согласно описанию приложения на ПК приписать (запрограммиро-
вать) отдельные кнопки, отправляемые RXM-01 соответствующим приемникам
системы EXTA FREE.
4. После соответствующего программирования приемников, используя приложе-
ние на ПК проверить правильность программирования.
5. Ввести GRM-10 в стандартный рабочий режим и проверить правильность рабо-
ты посредством отправки GRM-10 соответствующих управляющих команд (правильная коммуникация между RXM-01 и GRM-10
после отправления управляющей команды сигнализируется свечением диода RS485).
Если в команде управления EXTA FREE определено несколько кнопок, то коды отправляются устройству RXM-01 с определенным
адресом и в секвенции друг за другом с промежутком в 1 сек.
Пример: 

Учитывая образование очереди (приоритет) смс-сообщений в сетях GSM возможна некоторая задержка во времени с
момента отправления управляющей команды до момента ее выполнения (например управления выходами устройства
GRM-10 или приемниками EXTA FREE). Задержка может составлять от нескольких секунд до нескольких минут.
Учитывая содержание смс-сообщений, конфигурация и управление устройством GRM-10 невозможна через смс-шлюзы,
предоставляемые операторами сетей GSM.
В случае операторов, которые пользуются ресурсами других сетей GSM нет возможности ручного выбора оператора.
Процедура входа проводится автоматически - выбирается оператор, уровень сигнала которого в момент входа сильнее.
Правильное подключение GRM-10 в сети GSM сигнализируется миганием диода STATUS GSM с частотой 1/сек.
Следует проследить, чтобы монтаж устройства происходил в месте, где имеется хороший сигнал GSM. Работа на грани-
це сигнала может негативно сказываться на правильной работе GRM-10 и работающих с ним устройств.
Перед установкой сим-карты в устройстве GRM-10 необходимо выключить PIN-код или установить его на 1111.
Рекомендуется выключение услуги ГОЛОСОВОЙ ПОЧТЫ на карте, устанавливаемой в GRM-10.
Срабатывание Приемника
Приписанного к К1
1сек 1сек 1сек
Срабатывание Приемника
Приписанного к К1
Срабатывание Приемника
Приписанного к К1
Отправление
Кода K1
Отправление
Кода K2
Отправление
Кода K3
