14
RACKTUNER BTR2000
8. МОНТАЖ
8.1 Установка в рэк
Для установки BTR2000 в 19-дюймовый рэк требуется одна вертикальная стойка (1 HE). Учтите,
что при установке следуют оставить сзади примерно 10 см свободного места для подключений на
задней панели. При монтаже прибора в рэк применяйте винты и гайки М6.
Для предотвращения перегрева прибора обеспечьте достаточную вентиляцию и не ставьте BTR2000
на усилитель.
8.2 Аудиовходы и выходы
Все аудиовходы и выходы BEHRINGER BTR2000 рассчитаны как моногнезда.

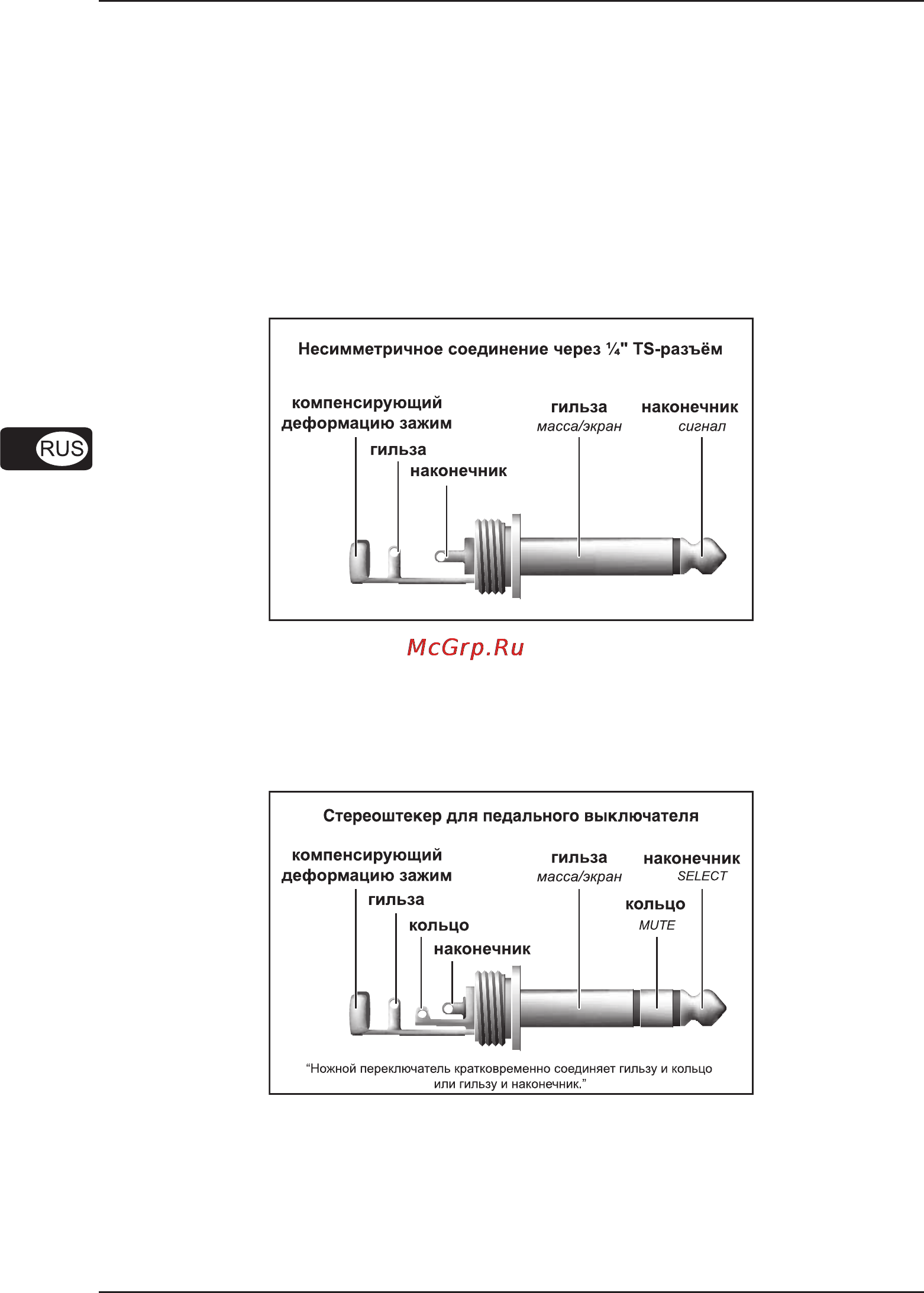

Рис. 8.1: 6,3-миллиметровый моноштекер
8.3 Подключение педального выключателя
Если к гнезду SELECT на задней панели BTR2000 подключен двойной педальный выключатель,
то функция MUTE передается через кольцо, а SELECT - через наконечник стереоштекера.
Рис. 8.2: 6,3-миллиметровый стереоштекер двойного педального выключателя
+ Всегда помните о том, что монтаж и обслуживание прибора должны осуществляться
только квалифицированным персоналом. Во время установки и использования
следует всегда проверять надёжность заземления работающего с пультом персонала,
так как иначе электростати-ческие разряды могут нарушить работу прибора.
