RACKTUNER BTR2000

2.2 Задняя панель

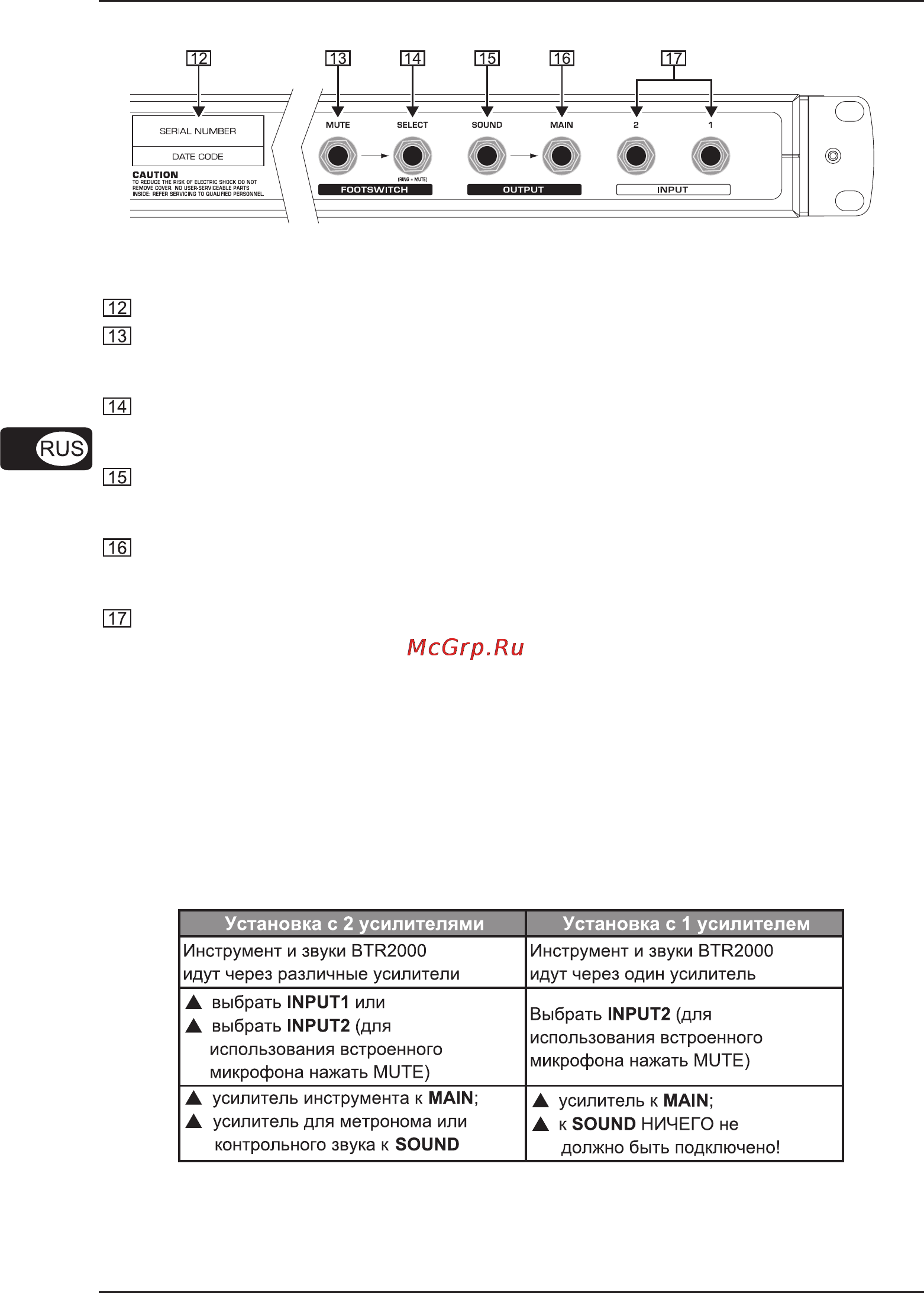

Рис. 2.3: Серийный номер и разъемы на задней панели BTR2000

СЕРИЙНЫЙ НОМЕР

MUTE

К 6,3-миллиметровому моногнезду MUTE можно подсоединить одинарный педальный

выключатель (например, BEHRINGER DUAL A/B SWITCH AB200) (глава 6)

SELECT

К 6,3-миллиметровому стереогнезду SELECT можно подсоединить двойной педальный

выключатель (например, BEHRINGER FS112) (глава 6)

SOUND

С разъема SOUND можно взять производимые прибором звуки (контрольный звук, удары

метронома).

MAIN

В зависимости от подключения BTR2000 с разъема MAIN можно взять производимые прибором

звуки и звук инструмента или только звук инструмента (глава 3).

INPUT 1 и INPUT 2

К разъемам INPUT 1 и INPUT 2 можно подключить один или два инструмента. Встроенный

микрофон действует только в том случае, если выбран INPUT 2 (глава 3).

3. ВЫБОР ВХОДНОГО КАНАЛА

Распределение сигналов на выходных разъемах

BTR2000 имеет 2 входа и 2 выхода. В зависимости от выбора входа и подключений к выходам

производимые прибором звуки (удары метронома и контрольный звук) можно взять с разъема

SOUND или вместе со звуком инструмента с выходного разъема MAIN.

Вы можете решить, требуется ли работать с двумя различными усилителями для звука инструмента

и звуков BTR2000 или только с одним усилителем.

Имеются следующие возможности подключений:

Таб. 3.1: Настройки для работы с одним или двумя усилителями

+ Для вывода контрольного звука и ударов метронома на разъем MAIN должен быть

выбран INPUT2, и в гнездо SOUND не должен быть вставлен штекер!
