www.timberk.com • электрический накопительный водонагреватель
15
Проблема Возможные причины Способ устранения
Индикаторная лампочка нагрева
горит, но вода не греется
1. Повреждение устройства регули
-
рования температуры.
1. Обратиться к специалисту по ре-
монту, в сервисный центр TIMBERK.
2. Недостаточно времени для
нагрева.
2. Подождать пока вода нагреется.
3. Повреждение нагревательного
элемента.
3. Обратиться к специалисту по ре
-
монту, в сервисный центр TIMBERK.
Вода течёт из носика предохрани
-
тельного клапана, даже когда прибор
не нагревает воду
Давление воды в водопроводной
магистрали превышает или близко
к 0,7 МПа
Смонтировать перед водонагревате-
лем редуктор давления и уменьшить
давление воды в водопроводной
магистрали
Рис. 15
Серия RS1/RS2

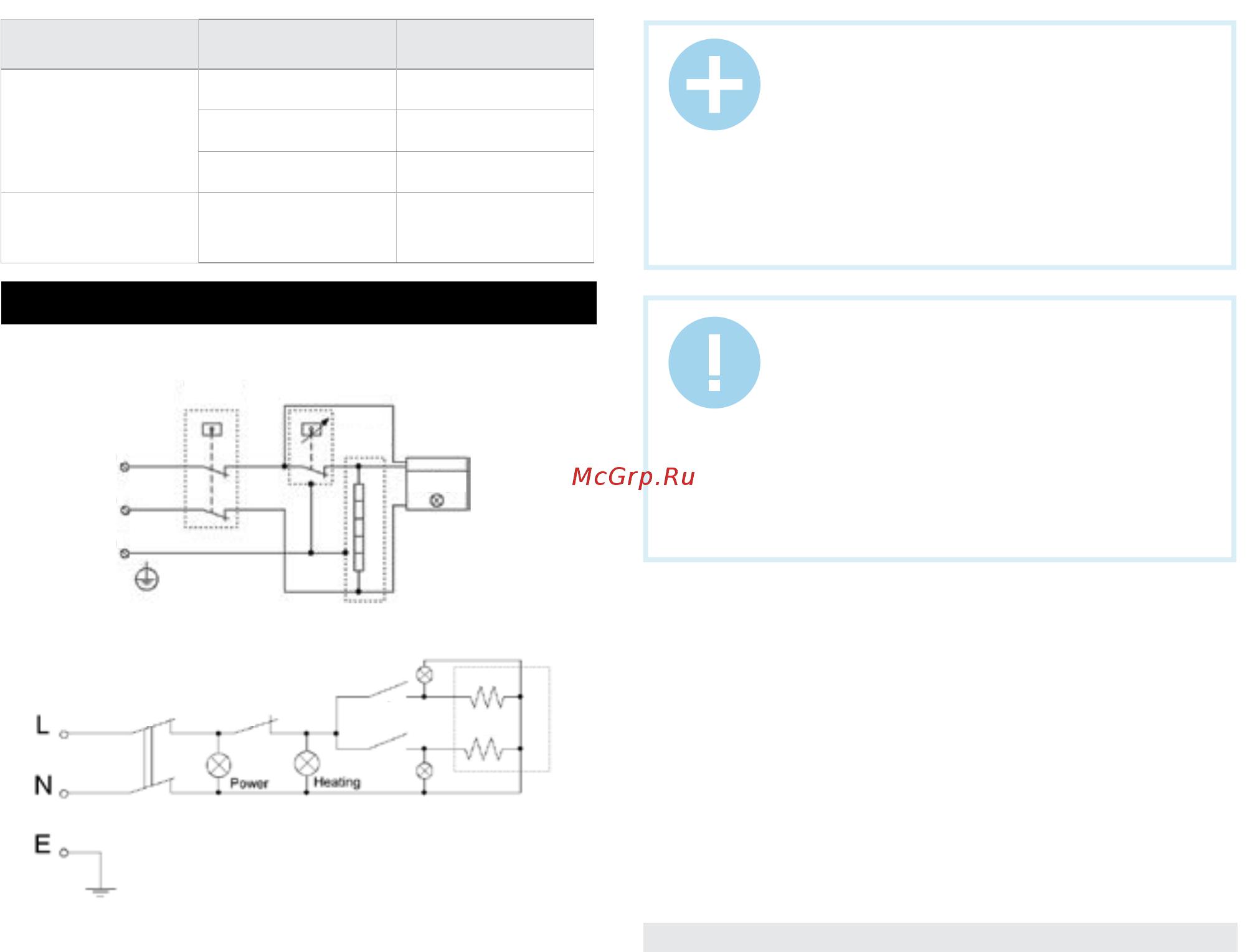

12. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
Нагрева-
тельный
элемент
Ограничитель
температуры
L
N
E
Термостат
Плата
индикации
Нагревательный
элемент
Выключатель
Термостат
Ограничитель
температуры
Рис. 16
Cерия RS7
Timberk снимает с себя любую ответственность за возможный вред,
прямо или косвенно нанесенный продукцией Timberk людям, домаш-
ним животным, имуществу в случае, если это произошло в результа-
те несоблюдения правил и условий эксплуатации, установки изделия,
умышленных или неосторожных действий потребителя или третьих
лиц.
Накопительный водонагреватель не предназначен для бесконтроль-
ного использования детьми, пожилыми или недееспособными людь-
ми. Эксплуатируйте водонагреватель бережно, не переключайте
резко режимы и не включайте/выключайте быстро функции, строго
следуйте рекомендациям, изложенным в данной инструкции по экс-
плуатации. Дети, находящиеся вблизи водонагревателя, должны быть
под наблюдением взрослых.
ВНИМАНИЕ!
Для обеспечения надежной работы и безопасной
эксплуатации водонагревателя перед первым вклю
-
чением проверьте правильность его подсоедине-
ния к электрической сети переменного тока 220В.
Подключаемый водонагреватель должен быть на-
дежно соединен с заземляющим контуром вашей
электрической сети. Если водонагреватель не будет
заземлен, то в случае короткого замыкания УЗО,
поставляемое в комплекте, может не сработать. Это
опасно.
ПРИМЕЧАНИЕ:
Производитель имеет право вносить в устройство
прибора любые изменения, улучшающие его техни
-
ческие и иные характеристики. Данные изменения
могут быть внесены без предупреждения и предва
-
рительного уведомления потребителей.
Производитель не несет ответственности за изме
-
нение электросхемы изделия, которое может быть
выполнено без уведомления потребителя.
