www.timberk.com • электрический накопительный водонагреватель

1 - Сетевой шнур с вилкой и УЗО**

2 - Выходной патрубок

3 - Кран регулировки потока горячей воды*

4 - Смеситель*

5 - Душевая насадка*

6 - Кран регулировки потока холодной воды*

7 - Сливная трубка*

8 - Комбинированный предохранительный клапан

9 - Входной патрубок

10 - Патрубок для слива воды (для серии RS2)

11 - Отсечной кран водопроводной магистрали*

12 - Водопроводная магистраль

* Не входит в комплект поставки

** В зависимости от партии товара УЗО может быть расположено не в составе

сетевого шнура.

Рис. 7

1 - Сетевой шнур с вилкой и УЗО**

2 - Смонтированный водонагреватель

3 - Комбинированный предохранительный клапан

4 - Кран входа холодной воды *

5 - Смеситель *

6 - Душевая насадка *

7 - Отсечной кран водопроводной магистрали

8 - Сливная трубка*

9 - Водопроводная магистраль

10 - Ванна *

11 - Тройник*

холодная вода

вертикальное

расположение

горизонтальное

расположение

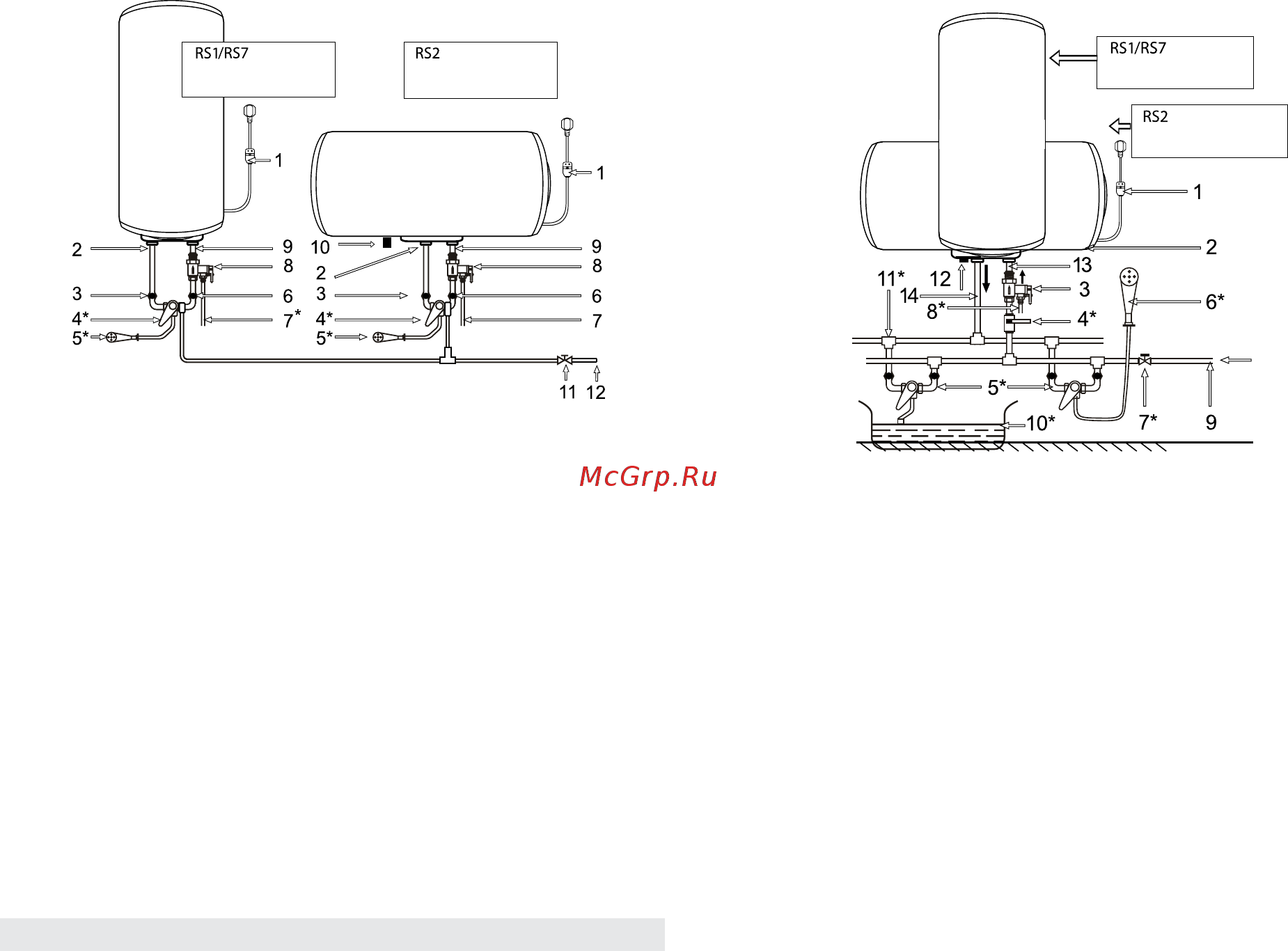

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления пред-

ставлен на рис. 6.

Рис. 6

вертикальное

расположение

слив воды слив воды

горизонтальное

расположение

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис. 7.
