Timberk TEC.PF3 LE 1500 Инструкция по эксплуатации онлайн [16/20] 331314

Содержание

• Timberk 1
• Модели models 1
• Руководство по эксплуатации instruction manual 1
• English 3
• Iiiiiiiiiiii 3
• Control panel 2 outlet grill louver 3 unit s case front part 4 cold air inlet 5 support legs 4
• Convector with a bracket and a carrying handle 1 pc 2 bracket s mounting screw 4 pcs 3 dowel 4 pcs 4 support leg 2 pcs 5 mounting screw of a support leg 8 pcs 6 operation manual 1 pc 7 guarantee card 1 pc 8 packing 1 pc 4
• Description of the convector fig 4
• Overall dimensions of the convector as per fig are given in table 2 table 2 4
• Scope of delivery 4
• Technical characteristics technical characteristics of the convector are given in table 1 table 1 4
• To improve products quality design and technical characteristics of the convector as well as its scope of delivery may be altered by the manufacturer without prior notification 4
• English 5
• English 7
• Llllllllllllllllllll 7
• English 9
• Русский 11
• Быстрая самоокупаемость за счет высокого кпд и скорости набора задаваемой температуры 5 простота установки надежность в эксплуатации и легкость обслуживания 6 трехрежимный нагревдля экономии электроэнергии 7 встроенный ионизатор воздуха 8 опорные ножки для установки конвектора в любом удобном месте 9 встроенная ручка для перемещения 10 встроенный датчик падения отключит конвектор если он будет отклонен от вертикального положения например если прибор 12
• Конвекторы в линейке лтьегк разделяются по максимально 12
• Отличаются друг от друга длиной прибора при равных значениях высоты и глубины стандартная габаритная высота всех приборов равна 400 мм данная схема построения габаритных размеров позволяет потребителю использовать конвекторы лгльегк разных мощностей в одном помещении рядом друг с другом не нарушая при этом привычных симметрий и идеально вписывая несколько 12
• Потребляемой мощности нагревательного элемента и в этом 12
• Прибороводновременно в созданный вами интерьер 12
• Размеры конвекторов в зависимости от мощности рис 12
• Рис 1 12
• Рис 2 12
• Случайно опрокинут при использовании на ножках 12
• Технические характеристики технические характеристики конвектора приведены в таблице 1 таблица 1 12
• Русский 13
• Llllllllllllllllllll 15
• Русски 15
• Русский 17
• Timberk 20

Похожие устройства

• Timberk TEC.PS1 EL 10 IN (RB) Инструкция по эксплуатации
• Fubag IN 206 LVP Инструкция по эксплуатации
• Fubag IWS234/680 100111 Инструкция по эксплуатации
• Барс Profi MIG-507 DT2 Инструкция по эксплуатации
• AEG WKL 503 S Инструкция по эксплуатации
• Stiebel Eltron CS 20 Инструкция по эксплуатации
• Metabo Basic 250-24 W (601533000) Инструкция по эксплуатации
• AEG WKL 753 S Инструкция по эксплуатации
• Барс Profi ARC-187 D Инструкция по эксплуатации
• AEG WKL 1003 S Инструкция по эксплуатации
• Stiebel Eltron CNS 75 S Инструкция по эксплуатации
• Stiebel Eltron CNS 50 S Инструкция по эксплуатации
• Stiebel Eltron CNS 150 SE Инструкция по эксплуатации
• Stiebel Eltron CNS 100 S Инструкция по эксплуатации
• Stiebel Eltron CNS 150 S Инструкция по эксплуатации
• Stiebel Eltron CNS 50 SE Инструкция по эксплуатации
• Stiebel Eltron CNS 200 S Инструкция по эксплуатации
• Stiebel Eltron CNS 100 SE Инструкция по эксплуатации
• Stiebel Eltron CNS 250 S Инструкция по эксплуатации
• Stiebel Eltron CNS 100 F Инструкция по эксплуатации

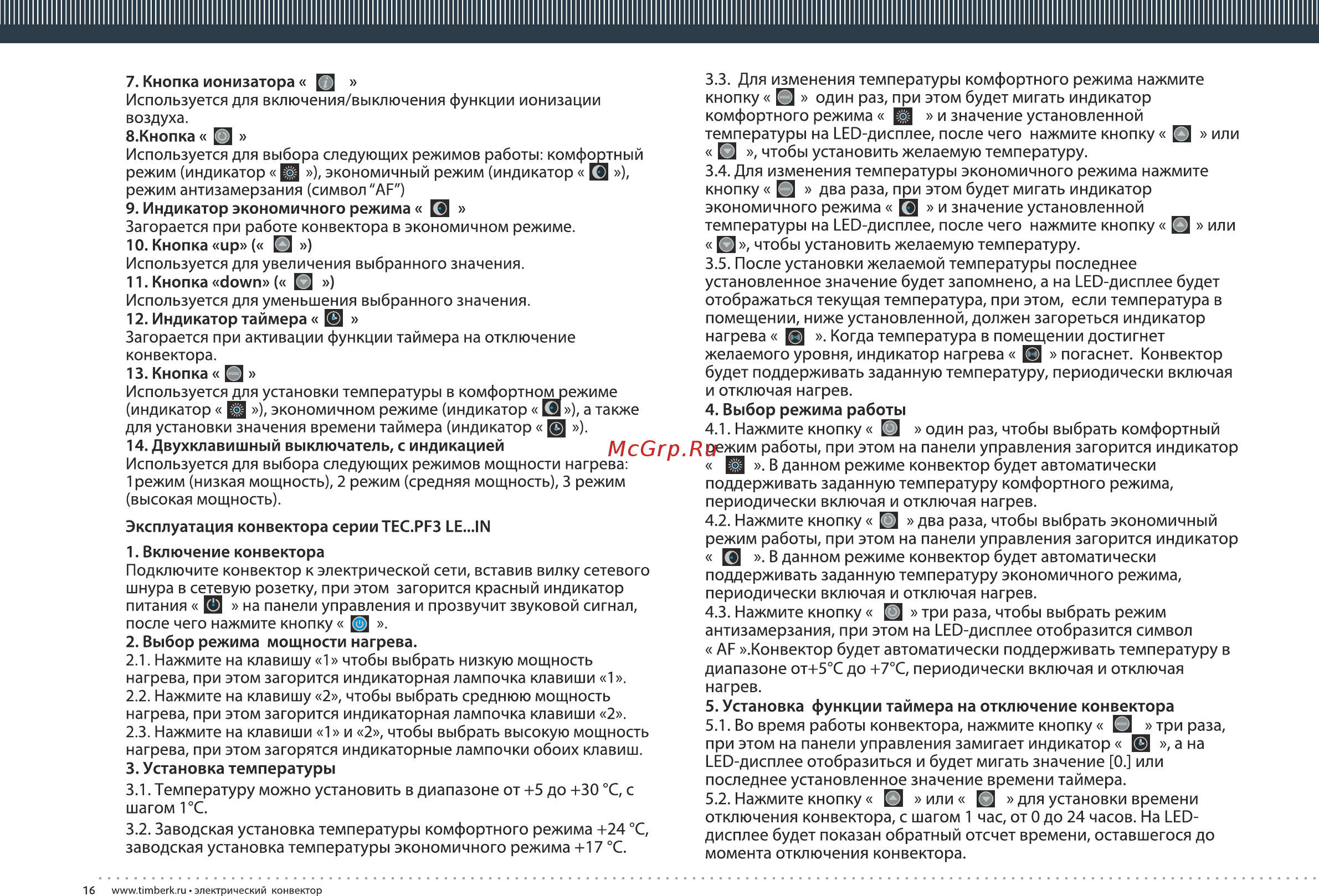

7 Кнопка ионизатора Используется для включения выключения функции ионизации воздуха 8 Кнопка Используется для выбора следующих режимов работы комфортный режим индикатор 0 экономичный режим индикатор 0 режим антизамерзания символ АЕ 9 Индикатор экономичного режима 0 Загорается при работе конвектора в экономичном режиме 10 Кнопка ир Используется для увеличения выбранного значения 11 Кнопка down Используется для уменьшения выбранного значения 12 Индикатор таймера 0 Загорается при активации функции таймера на отключение конвектора 13 Кнопка Используется для установки температуры в комфортном режиме индикатор Ц экономичном режиме индикатор 0 а также для установки значения времени таймера индикатор 0 14 Двухклавишный выключатель с индикацией Используется для выбора следующих режимов мощности нагрева 1 режим низкая мощность 2 режим средняя мощность 3 режим высокая мощность Эксплуатация конвектора серии ТЕС РЕЗ ЕЕ 1Ы 1 Включение конвектора Подключите конвектор к электрической сети вставив вилку сетевого шнура в сетевую розетку при этом загорится красный индикатор питания И на панели управления и прозвучит звуковой сигнал после чего нажмите кнопку ЕЯ 2 Выбор режима мощности нагрева 2 1 Нажмите на клавишу 1 чтобы выбрать низкую мощность нагрева при этом загорится индикаторная лампочка клавиши 1 2 2 Нажмите на клавишу 2 чтобы выбрать среднюю мощность нагрева при этом загорится индикаторная лампочка клавиши 2 2 3 Нажмите на клавиши 1 и 2 чтобы выбрать высокую мощность нагрева при этом загорятся индикаторные лампочки обоих клавиш 3 Установка температуры 3 1 Температуру можно установить в диапазоне от 5 до 30 С с шагом 1 С 3 2 Заводская установка температуры комфортного режима 24 С заводская установка температуры экономичного режима 17 С 16 www timberk ru электрический конвектор 3 3 Для изменения температуры комфортного режима нажмите кнопку один раз при этом будет мигать индикатор комфортного режима 0 и значение установленной температуры на ЕЕО дисплее после чего нажмите кнопку 0 или в чтобы установить желаемую температуру 3 4 Для изменения температуры экономичного режима нажмите кнопку два раза при этом будет мигать индикатор экономичного режима 0 и значение установленной температуры на ЕЕО дисплее после чего нажмите кнопку О или 0 чтобы установить желаемую температуру 3 5 После установки желаемой температуры последнее установленное значение будет запомнено а на ЕЕО дисплее будет отображаться текущая температура при этом если температура в помещении ниже установленной должен загореться индикатор нагрева Когда температура в помещении достигнет желаемого уровня индикатор нагрева И погаснет Конвектор будет поддерживать заданную температуру периодически включая и отключая нагрев 4 Выбор режима работы 4 1 Нажмите кнопку один раз чтобы выбрать комфортный режим работы при этом на панели управления загорится индикатор 0 В данном режиме конвектор будет автоматически поддерживать заданную температуру комфортного режима периодически включая и отключая нагрев 4 2 Нажмите кнопку П два раза чтобы выбрать экономичный режим работы при этом на панели управления загорится индикатор 0 В данном режиме конвектор будет автоматически поддерживать заданную температуру экономичного режима периодически включая и отключая нагрев 4 3 Нажмите кнопку П три раза чтобы выбрать режим антизамерзания при этом на ЕЕО дисплее отобразится символ АЕ Конвектор будет автоматически поддерживать температуру в диапазоне от 5 С до 7 С периодически включая и отключая нагрев 5 Установка функции таймера на отключение конвектора 5 1 Во время работы конвектора нажмите кнопку три раза при этом на панели управления замигает индикатор 0 а на ЕЕО дисплее отобразиться и будет мигать значение 0 или последнее установленное значение времени таймера 5 2 Нажмите кнопку 0 или для установки времени отключения конвектора с шагом 1 час от 0 до 24 часов На ЕЕОдисплее будет показан обратный отсчет времени оставшегося до момента отключения конвектора
